操作手册 1- 15 (2) 信息区 域的功能按钮 信息区域的功能 按钮配置在以下 位置，通过选 项卡切换显示使 用。 应用程序启动中 ，有可能任何 选项卡都无法选择。 No. 图标 名称 概要 1 维护选项卡 显示个别的维护信息显 示菜单。 2 应用程序快捷方式 显示应用程序快 捷方式及退出菜单。 3 键盘选项卡 显示软键盘。
操作手册
1-14
1-3-4 菜单、功能按钮
本机的操作画面上的可通过菜单、以及功能按钮进行操作。
1-3-4-1 功能按钮的构成
JM-50 在操作区域及信息区域除了菜单以外，还配置有功能按钮。

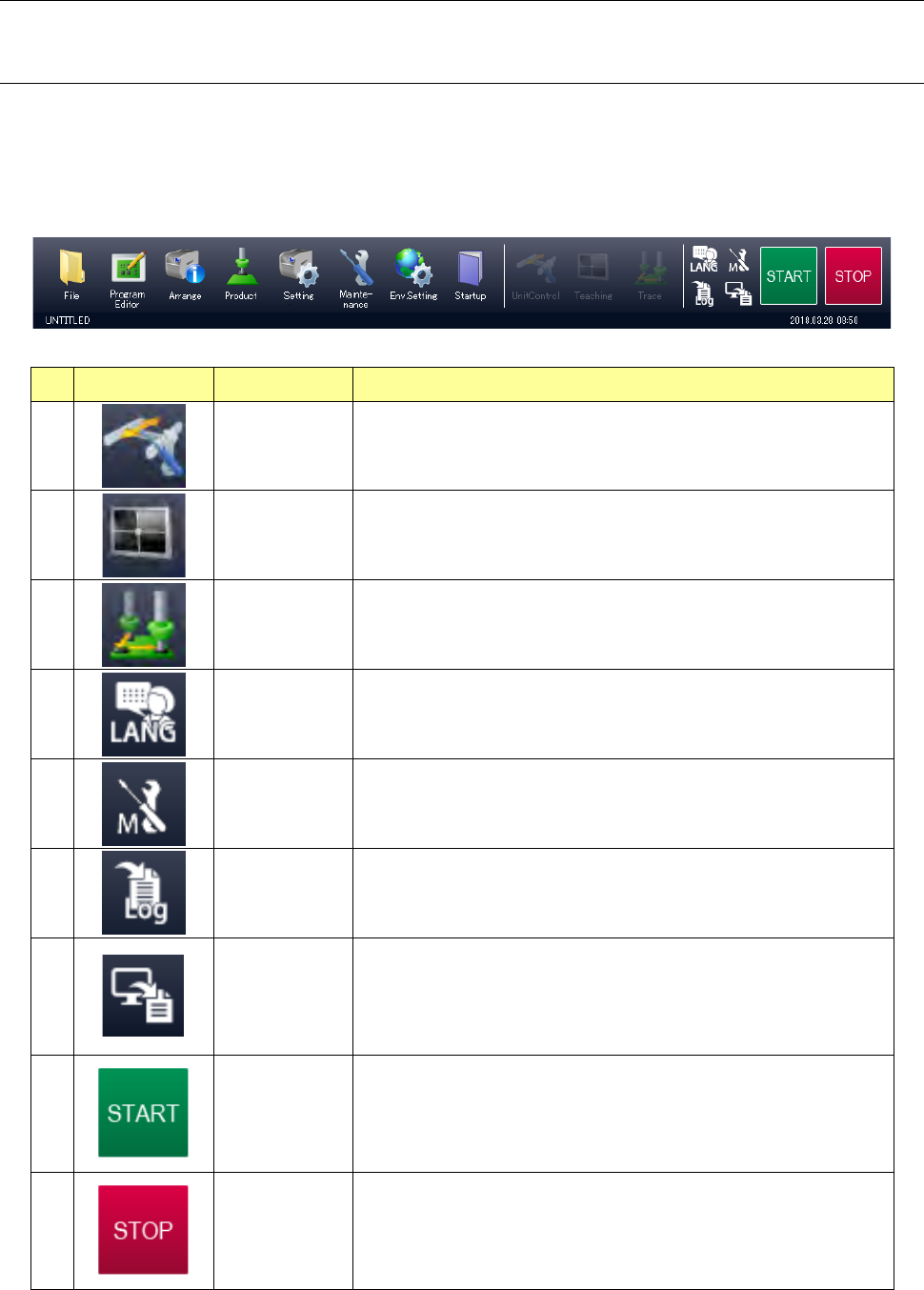

(1) 操作区域的功能按钮
操作区域的功能按钮配置在以下位置。
任何按钮都有可能无法通过起动中的应用程序选择。
No.
图标
名称
概要
1
简易控制
从当前起动的应用程序可运行简易控制时，进入简易控制运
行。
2
示教
从当前起动的应用程序可运行示教时，进入示教运行。
3
跟踪
从当前起动的应用程序可运行跟踪时，进入跟踪运行。
4
语言切换
可实时切换显示语言。
5
维护信息
打开元件更换信息画面。
如果有通知事项，会在图标上附带警告标记。
6
取得日志
可取得日志。
7
截取画面
可以截取现在显示的画面。
截取的图像保存在 D:/Juki/Exe/LOG/Capture/YYMMDD
文件夹中。YYMMDD 为日期。
最多可以保存
10
位，从旧画面开始删除。
8
START 按钮 在未原点复位的状态下，可以执行原点复位。
或者开始执行生产、示教等动作。
9
STOP
按钮
使生产开始、示教等动作停止。
在生产时按下 1 次则暂停，再按下 1 次结束。
操作手册
1-15

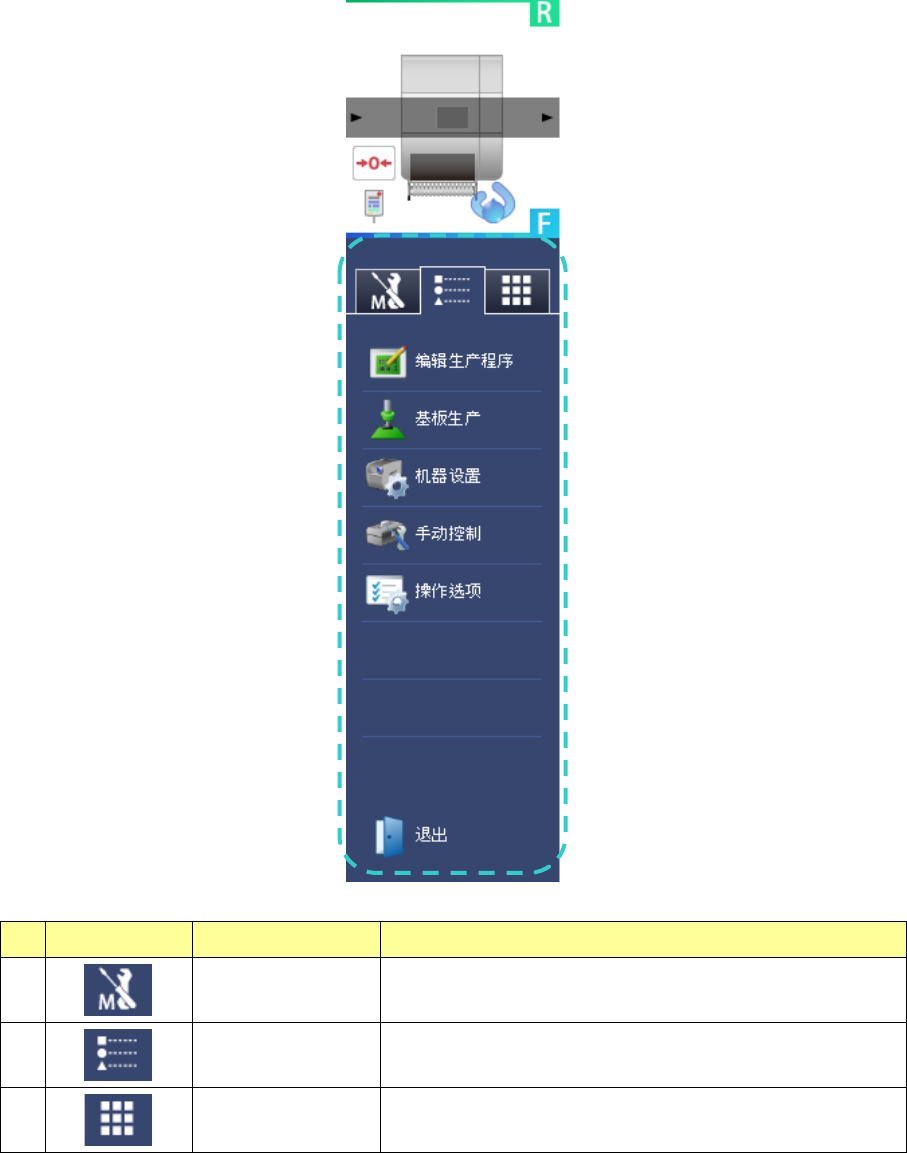

(2) 信息区域的功能按钮
信息区域的功能按钮配置在以下位置，通过选项卡切换显示使用。
应用程序启动中，有可能任何选项卡都无法选择。
No.
图标
名称
概要
1
维护选项卡 显示个别的维护信息显示菜单。
2
应用程序快捷方式 显示应用程序快捷方式及退出菜单。
3
键盘选项卡
显示软键盘。
操作手册
2-1
第2章 生产

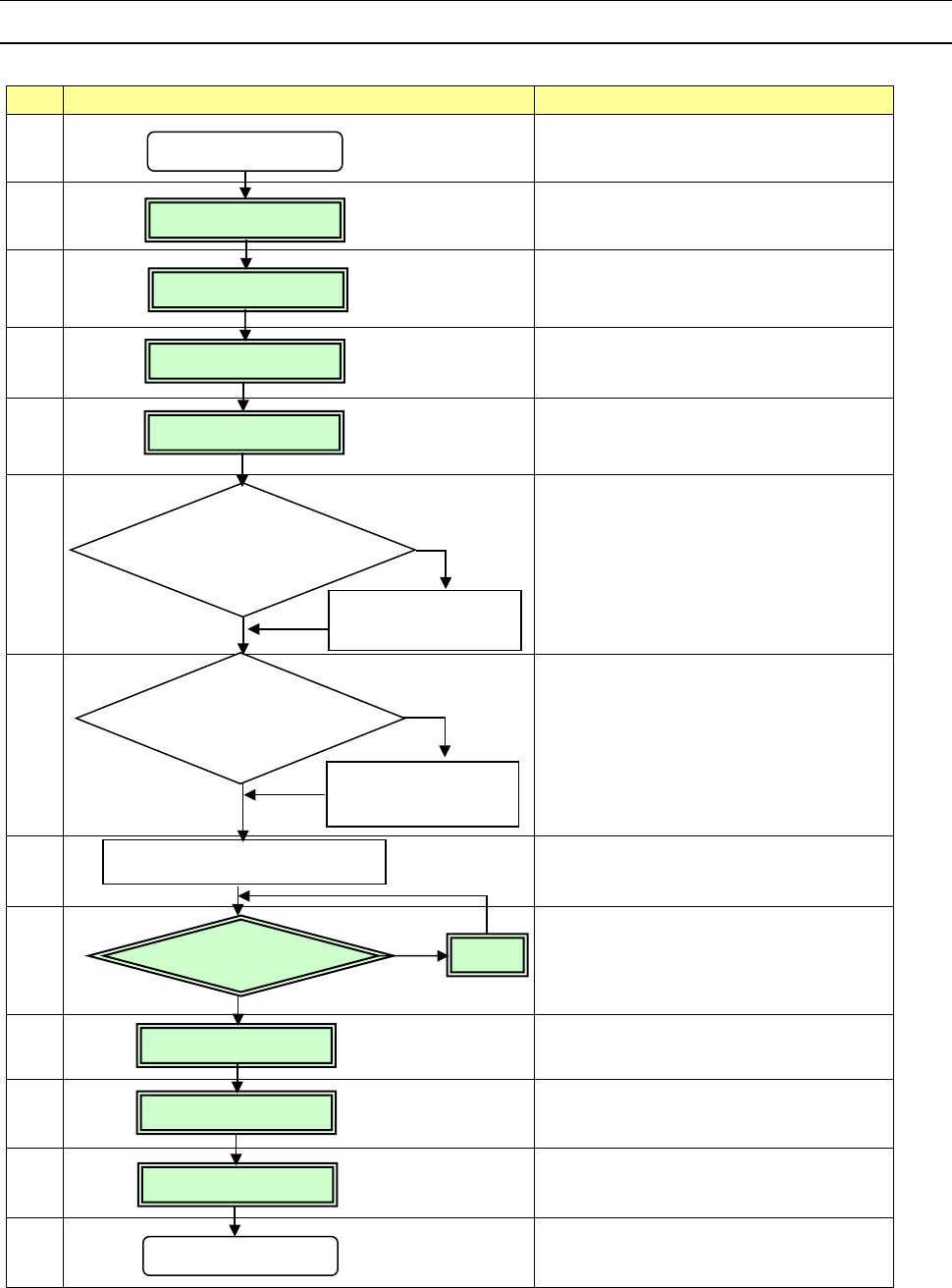

2-1 流程图
本章对 No2～No5、No9～No12 加以说明。
No.
流程图
备注
1
确认
ATC 周围的状况，进行日常检查。
2
确认主气压（
0.5MPa
）
3
返回原点前，确认装置内部是否有异物
等。
4
节假日结束后以及在寒冷地区，必须预
热(10 分钟左右)。
5
6
在日常检查或安装基板、清扫吸嘴、
机器的初始设定状况有变动时，请重
新设定「机器设置」。
(参见「第 7 章 机器设置」)
7
参见 JM-100
使用说明书「第
5
章
数
据库」
8
9
若发生贴片位置偏移、定心不良等，
贴片不正常时，可在「编辑程序」中
进行修正。但部分元件数据可在「生
产」中进行修正。
10
11
12
13
定期实施
(参见「第 3 章 维护」)
接通电源
检查设备
返回原点
预热
变更
机器设置状况
在「机器设置」中设
置变更部分
制作元件数据库
在「数据库」中制作
元件数据
确认贴片
有问题时
生产
退出生产
关闭电源
无异常
必要时
必要时
不必时
不必时
修正
制作、编辑生产程序
日常检查
设置基板
