9100 型高精度 电磁铁电源 功能特点 1 、由电流 / 电压控制的高精度大功率直流电源； 2 、电流稳定度高达 1 0ppm/8 小时 ； 3 、功率高达 1 2K W ，效率高达 93% ； 4 、标准的 RS23 2 控制接口； 5 、输出电压 & 电流斜率可程控； 6 、串联或并联操作模式。 应用行业 医学行业、军工行业、新能源行业、高校及科研单位等。 应用案例 1 、在医学研究应用领域，应用于加速器磁铁电源； 2 、…
高精度磁场标定系统
系统类型 磁场标定范围 主要参数及配置
直流磁场标定系统
高量程
◆量程：10G - 20KG
◆设备组成：175mm 电磁铁，核磁共振(NMR)高斯计，10ppm 高精
度电源度电源
◆精度：50ppm
中量程
◆量程：1G-1000G
◆设备组成：高精度螺线管，6 位半万用表，10ppm 高精度电源, 标
准高斯计
◆精度：0.01%
低量程
◆量程：1μG – 1G
◆设备组成：大型屏蔽桶，三维霍尔姆兹线圈，1μA 分辨率高精度电
源，标准磁通门高斯计
◆精度：0.1%
交流磁场标定系统
高量程
◆量程：1G – 2000G
◆频率：10Hz-3KHz
◆设备组成：150A 交流线圈，6 位半万用表，高精度大功率 3KHz
交流电源，标准交流高斯计
◆精度：0.1%
中量程
◆量程：0.1G – 150G
◆频率：10Hz-30KHz
◆设备组成：20A 交流线圈，6 位半万用表，高精度 30kHz 交流电
源，标准交流高斯计
◆精度：0.1%
低量程
◆量程：1mG - 1G
◆频率：10Hz-30KHz
◆设备组成：霍尔姆兹线圈，6 位半万用表，高精度 30kHz 交流电
源，标准交流磁通门高斯计
◆精度：0.1%
— 17 —
9100 型高精度电磁铁电源
功能特点
1、由电流/电压控制的高精度大功率直流电源；
2、电流稳定度高达 1
0ppm/8 小时；
3、功率高达 12KW，效率高达 93%；
4、标准的 RS232 控制接口；
5、输出电压&电流斜率可程控；
6、串联或并联操作模式。
应用行业
医学行业、军工行业、新能源行业、高校及科研单位等。
应用案例
1、在医学研究应用领域，应用于加速器磁铁电源；
2、在建立稳定的磁场方面，应用于线圈电源和电磁铁；
3、需要提供稳定高电流的其他应用领域，如校正器和偶极子。
技术参数
电流设置解析度
20 bit DAC
电流稳定精度
± 10ppm
漂移[电流稳定度] ±10ppm(8小时内)
绝对校准电流
-0 / +400ppm
电流回读解析度
16 bit ADC
电压回读解析度
16 bit ADC
电流控制范围 (量程设置) 1 - 100%
匀变速度 (0 – 100%) 0.1 - 10 sec (可调)
电流环带宽 2 - 100 Hz
电压环带宽 >200 Hz
隔离测试电压（输出为例） 1 kV
线路调整
（± 10% slow, T > 1 min或者± 1% fast, T > 3 m sec.）
±5ppm
负荷调节（± 10% 电阻变化）
±5ppm
输出纹波和噪声
（电压 – 峰峰值）
< 100mV @ 0-100 kHz
负荷量程[
时间常数 (L/R)及电感 (L)
]
0 - 1 秒；0 - 1 H (标准)
温度系数（环境温度15 – 40° C；15 – 30° C） 5ppm/°C；1ppm/°C
选型
型号 描述 [380VAC 三相四线输入]
9100-50A-U
50A/60V，单极性，包括：本地控制面板，RS232 通信接口，水冷
9100-100A-U 100A/60V，单极性，包括：本地控制面板，RS232 通信接口，水冷
9100-150A-U
150A/60V，单极性，包括：本地控制面板，RS232 通信接口，水冷
9100-200A-U 200A/60V，单极性，包括：本地控制面板，RS232 通信接口，水冷
9100-50A-B
±50A/±60V，双极性，包括：本地控制面板，RS232 通信接口，水冷
9100-100A-B ±100A/±60V，双极性，包括：本地控制面板，RS232 通信接口，水冷
9100-150A-B ±150A/±60V，双极性，包括：本地控制面板，RS232 通信接口，水冷
— 18 —

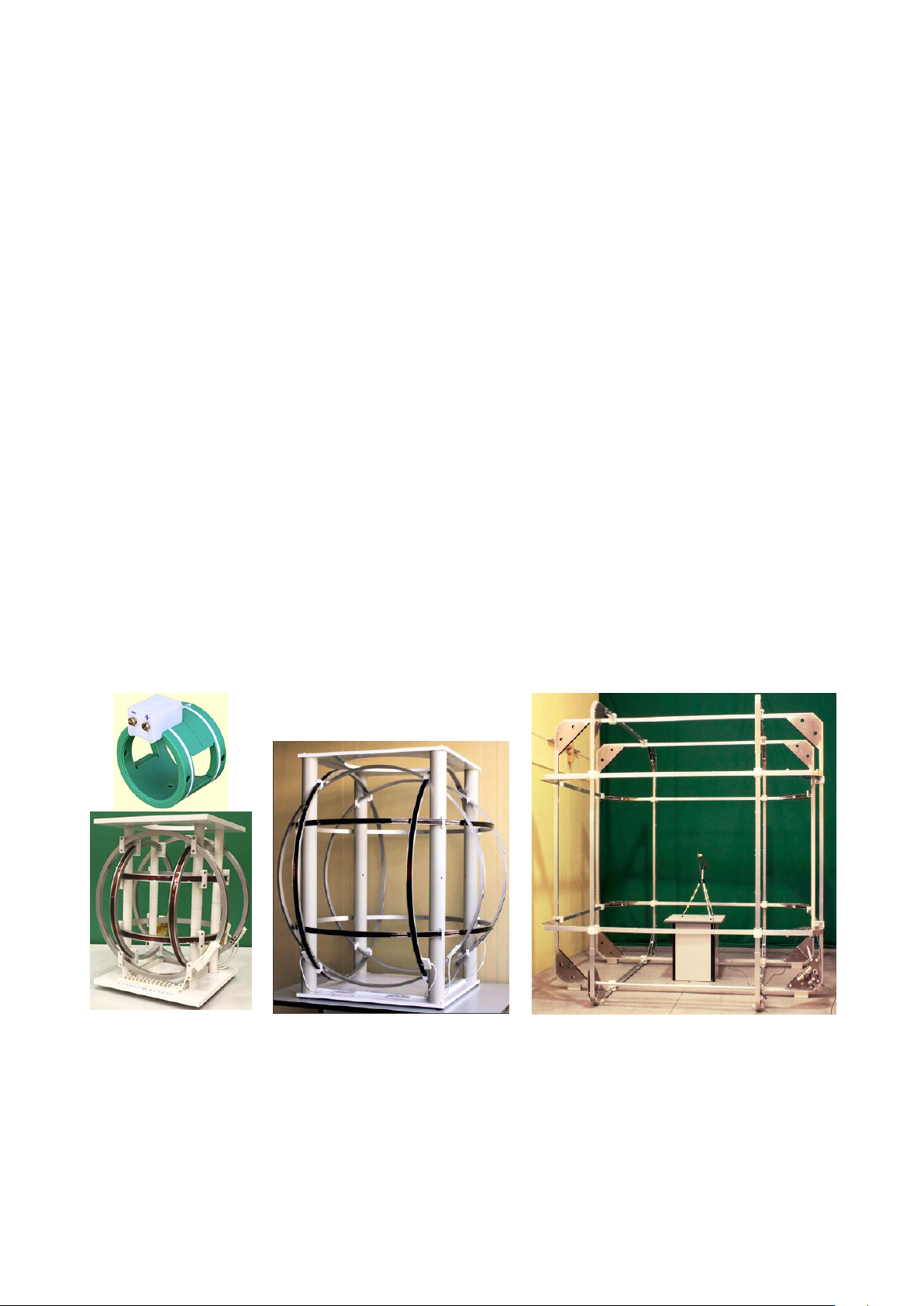

亥姆霍兹线圈
Helmholtz线圈
[亥姆霍兹线圈]是指由具有相同线圈匝数、相同线圈绕制方式且线圈半径等于线圈间距的一对或
者多对线圈构成的线圈组合。可根据客户科研和生产使用的需求，提供专业的定制化产品和服务。
根据线圈的形状，亥姆霍兹线圈可分为圆形亥姆霍兹线圈和方形亥姆霍兹线圈；根据磁场方向，亥姆霍兹线圈
可分为一维亥姆霍兹线圈、二维亥姆霍兹线圈和三维亥姆霍兹线圈；根据线圈电流性质，亥姆霍兹线圈可分为直流
亥姆霍兹线圈和交流亥姆霍兹线圈。
亥姆霍兹线圈，均匀区体积大，使用空间开阔，操作简便，用它可以产生极微弱的磁场直至数百高斯的磁场；
可实现一维、二维、三维组合磁场，可提供与线圈电流成正比的交流磁场或者直流磁场；其内部空间可选配合适的
无磁支撑台，便于用户安放被测仪器或实验设备，非常适用于各研究所，高等院校及企业做物质磁性或检测实验，
应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科。
其主要用途：
● 产生标准磁场（磁场发生装置）；
● 地球磁场的抵消与补偿；
● 地磁环境模拟；
● 磁屏蔽效果的判定；
● 电磁干扰模拟实验；
● 霍尔探头和各种磁强计的标定；
● 手机磁罗盘算法校准；
● 生物磁场的研究及物质磁特性的研究。
简述
