M CS -3 交流磁场标定系统 简介 德国柯雷技术有限公司的交流磁场标定系统 MC S -3 可以对 1Hz~1 0 0kHz 范围的交流磁场做连续性地检定，交流低阻大 型霍尔姆 兹线圈产生的磁场强度高达 160A/ m ， 100 × 100 × 100mm 3 中心区域磁场均匀性 < 1% ，磁场精度 <0.5% 。 柯雷自主研发的交流功率放大器，彻底解决了使用单位对交流电流放大和连续可调的问题，功率放大器带过流过温 …
简介
德国柯雷技术有限公司的交流电场检定系统 ECS-3，可以对 30Hz~100kHz 范围的交流电场做连续检定，功率放大器
最高输出电压为 2500V，为满足不同用户的科研需求，两平行金属板的距离在 40cm~80cm 范围内可调，在频率范围内最
高可以产生 6kV
/m 的交流电场。
柯雷自主研发的交流功率放大器，彻底解决了使用单位对交流电压放大和连续可调的问题，功率放大器带过流过温
过压保护系统，确保用户使用过程中的稳定性和安全性。
应用
交流电场检定系统 ECS-3 主要应用于计量院，检测机构，科学研究，实验室，EMC 等电磁兼容性相关方面的研究使用单位。
主要配件&相关参数
信号发生器
30MHz 宽频交流信号源
交流功率放大器
30Hz~3kHz 连续可调 （型号 PA3K）
3kHz~100kHz 连续可调（型号 PA100K）
电源 220VAC 50Hz，最大输出电压 2500V (RMS)，功率 200W
金属平板
1.2m×1.2m，电场均匀性<0.2%，平板间距在 40cm~80cm 范围内可调
万用表
测量交流电压，精度 0.3%
支架
木质
线缆等配件
行业标准
工作温度
0~40℃
工作湿度
<80%（无冷凝）
保护系统
过流过温过压保护
30Hz~100kHz 连续可调
交流电场强度高达 6kV/m
ECS-3 交流电场检定系统
— 29 —
MCS-3 交流磁场标定系统
简介
德国柯雷技术有限公司的交流磁场标定系统
MCS-3
可以对
1Hz~100kHz
范围的交流磁场做连续性地检定，交流低阻大
型霍尔姆兹线圈产生的磁场强度高达
160A/m，100×100×100mm
3
中心区域磁场均匀性<
1%，磁场精度<0.5%。
柯雷自主研发的交流功率放大器，彻底解决了使用单位对交流电流放大和连续可调的问题，功率放大器带过流过温
过压保护系统，确保用户使用过程中的稳定性和安全性。
应用
交流电磁标定系统 MCS-3 主要应用于计量院，检测机构，科学研究，实验室，EMC 等电磁兼容性相关方面的研究使用单位。
主要配件&相关参数
信号发生器
30MHz 宽频交流信号源
交流功率放大器
1Hz~100kHz 交流，电流最大 20A，最大功率 1500W，非线性度 0.5%
交流低阻大型霍尔姆兹线圈
最大磁场强度 160A/m，100×100×100mm
3
中心区域磁场均匀性<1%，磁场精度
0.5%
万用表
测量电流，精度 0.3%
线缆等配件
行业标准
供电电源
220VAC 50Hz
工作温度
0~40℃
工作湿度
<80%（无冷凝）
保护系统
过流过温过压保护
1Hz~100kHz 连续可调
最高交流磁场 160A/m
— 30 —
HE18 高频交流电场检定系统
简介
德国柯雷技术有限公司的高频交流电场检定系统 HE18 可以产生高达 18GHz 的电场，用户可对电场强度测试仪做连续性地检

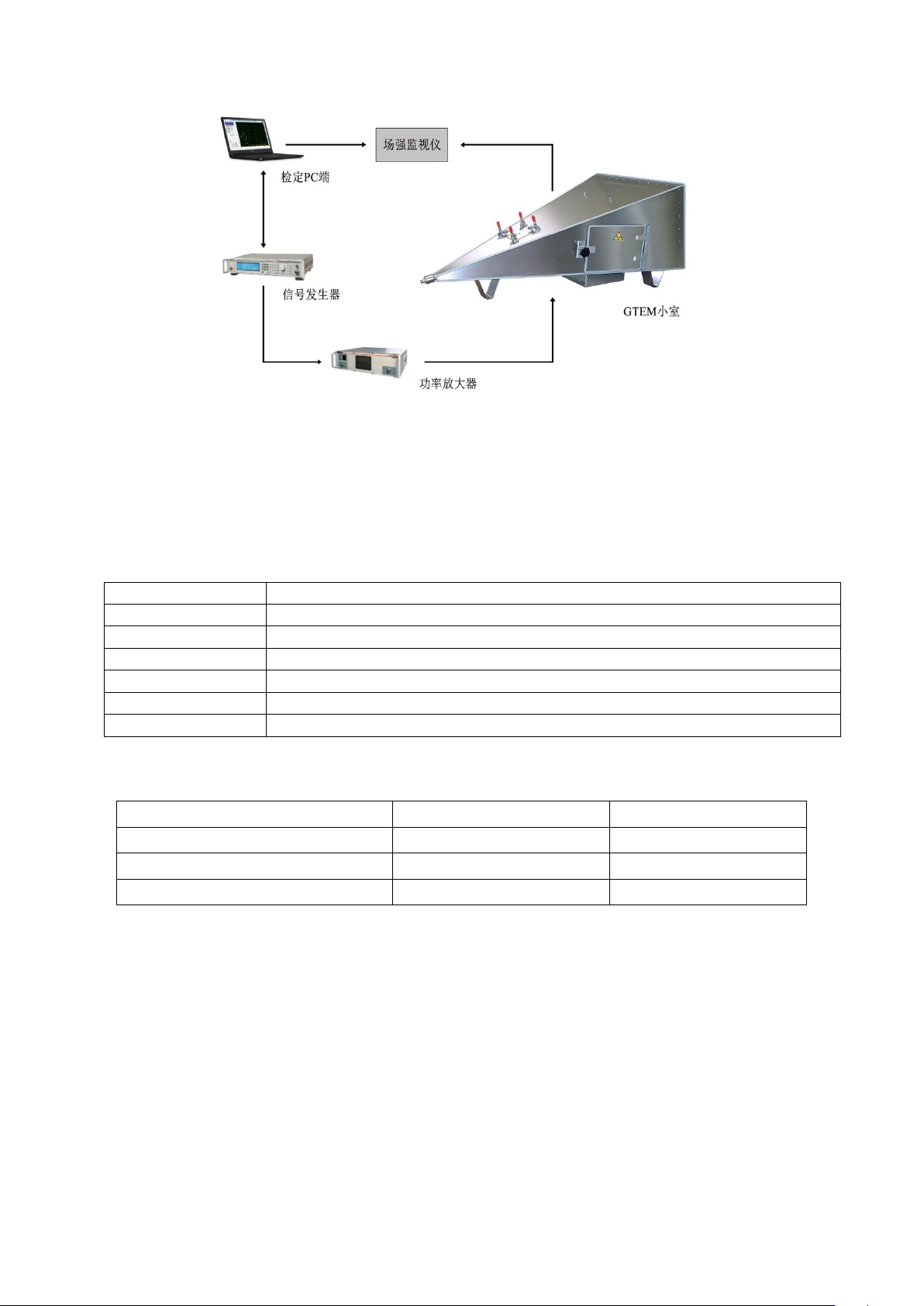

定。高频交流电场检定系统 HE18，主要由检定 PC 端、信号发生器、功率放大器、场强监视仪、软件和 GTEM 小室组成。
应用
高频交流电场检定系统 HE18 主要应用于计量院，检测机构，科学研究，实验室，EMC 等电磁兼容性相关方面的研究使用单位。
主要性能指标
主要设备
GTEM 小室：GHz 电磁波室，它接收放大器的输出信号后形成所需的电场，场强的大小可由场强探头测得。
GTEM 小室型号
GTEM 4
GTEM 6
纵向垂直长度(m)
4
6
重量(kg)
200
400
测试净空间(宽×高)(mm)
400×200
600×300
信号发生器：带有 GPIB 接口，可进行脱机或联机操作。联机时，可受计算机控制，进行相应操作，频率可达
18GHz。
功率放大器：对信号源的小信号进行功率放大，并发送至 GTEM 小室内形成所需的场强。
标准场强探头：测量 GTEM 小室内的电场强度，并通过专用线缆在场强监视仪上显示标准场强值。
场强监视仪：对来自场强探头的信号进行处理，在屏幕上显示 GTEM 小室内探头位置上的场强值。
检定 PC 端：通过场强监视仪，调整信号源，手动调整场强的频率和大小。
频率范围
3G/6G/18GHz 可选
输入阻抗
50Ω±5Ω(典型值：50Ω±2Ω)
电压驻波比
≤1.75(典型值：≤1.5)
输入最大功率
100W
电场强度范围
0.01~100V/m(根据输入功率大小)
同轴接头
L16(N 型)
最大外形尺寸
约 6m×3m×2m(6 米 GTEM 小室) 4m×2.5m×2m(4 米 GTEM 小室)
