• Note：若导入时CAD方位与Gerber不对应，我们需要利用Rotation 或 Mirror 功能来编辑此CAD，
1. 勾上Component后点
击“Select Target All”
2. 选择旋转的角度和原
点
1. 勾上Component后点
击“Select Target All”
2. 选择镜像的参考轴和
原点
ePM-Step 6
© First Technology China Ltd.
Confidential
7. 定义每个零件的脚位
定义每个零件的脚位定义每个零件的脚位
定义每个零件的脚位 （
（（
（手动添加
手动添加手动添加
手动添加）
））
）和
和和
和 （
（（
（自动添加
自动添加自动添加
自动添加2 pin）
））
）
A. 选择CAD和对应的Mask Pin，点击“Add Footprint”
ePM-Step 7
© First Technology China Ltd.
Confidential
B. 在所有多脚位的零件定义完之后，可以使用“Auto Add Footprint”
定义剩下的所有2 Pin的零件，输入所有Pad的尺寸范围后“Execution”
• 若有零件定义错误或没有对应的
若有零件定义错误或没有对应的若有零件定义错误或没有对应的
若有零件定义错误或没有对应的CAD，
，，
，可以重新编辑后自定义
可以重新编辑后自定义可以重新编辑后自定义
可以重新编辑后自定义
ePM-Step 7
© First Technology China Ltd.
Confidential

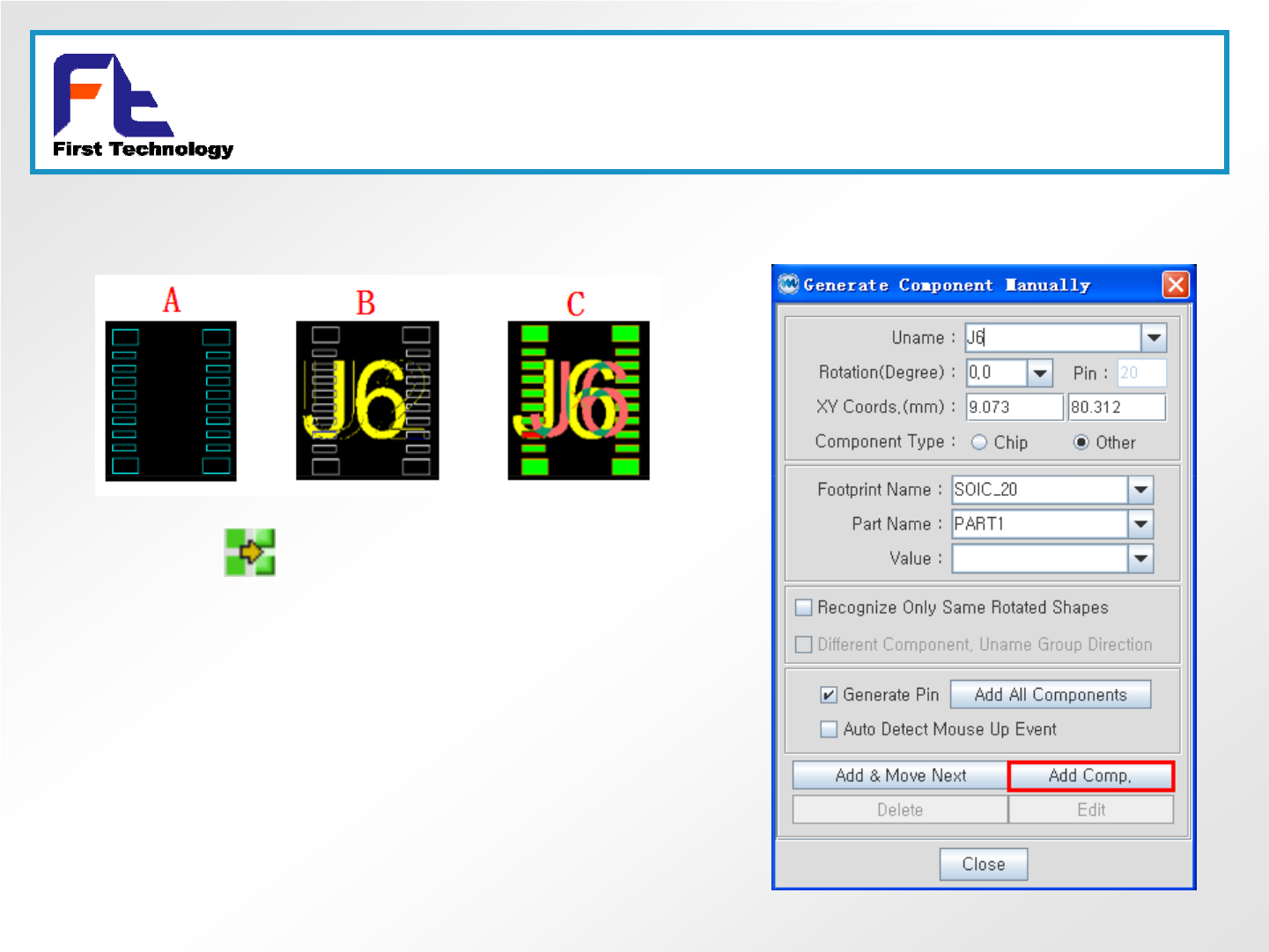

对于（A）, 点击 给该零件定义Footprint；
框选该零件，输入Uname（B）;
点击Add Comp. （C）
