4. 给有不同检测要求的给有不同检测要求的给有不同检测要求的给有不同检测要求的 Pads 分组分组分组分组，，，，设定其特定的检测设定其特定的检测设定其特定的检测设定其特定的检测 Tolerance 1. 选择特定的 Pads （例如右图所以的 U1), 点击 ”Edit”, 设置其检测参数 ; 2. 在 ”Group” 下方输入该组的名称 ( 如 U1), 点击 ”A DD”. Ceditor-Step …

Volume: 实际锡膏的体积(V)在Insufficient Error（少锡Vmin）～

Excessive Error（多锡Vmax）之间. 当V< Vmin时, 少锡不良；当V> Vmax

时，多锡不良

Position:实际锡膏的position > X,Y Position Error时，偏移

Bridge: Height (H)和Distance(D).首先, 确定2 Pad的距离L（若L>D,

则不检测此Pad之间的短路; 若L< D, 检测短路, 只有当2 Pad间锡膏的连续

高度>H, 才是短路不良

Ceditor-Step 4

Confidential

Height: Stencil (钢板厚度), U.H. (高度上限), L.H.(高度下限)

Shape: Bal(锡膏的最高高度与平均高度的差值). 若该差值>Bal设定,

Shape不良

Area: Min(面积下限) ,Max(面积上限)

4. 给有不同检测要求的

给有不同检测要求的给有不同检测要求的

给有不同检测要求的Pads分组

分组分组

分组，

，，

，设定其特定的检测

设定其特定的检测设定其特定的检测

设定其特定的检测Tolerance

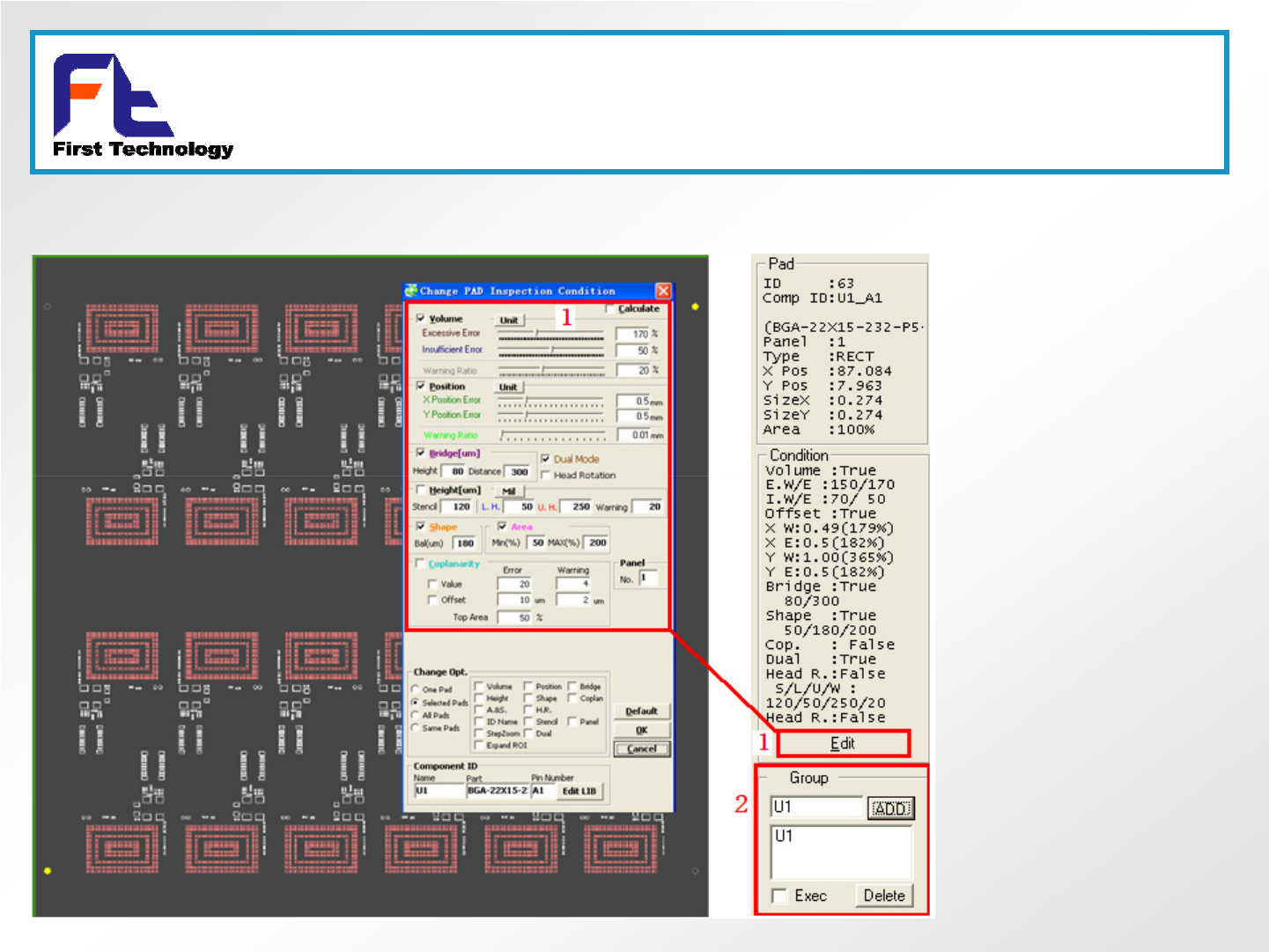

1. 选择特定的Pads（例如右

图所以的U1), 点击”Edit”,

设置其检测参数;

2. 在”Group”下方输入该组

的名称(如U1), 点

击”ADD”.

Ceditor-Step 5

Confidential

Remark: 可以根据实际需要设置

多个Group

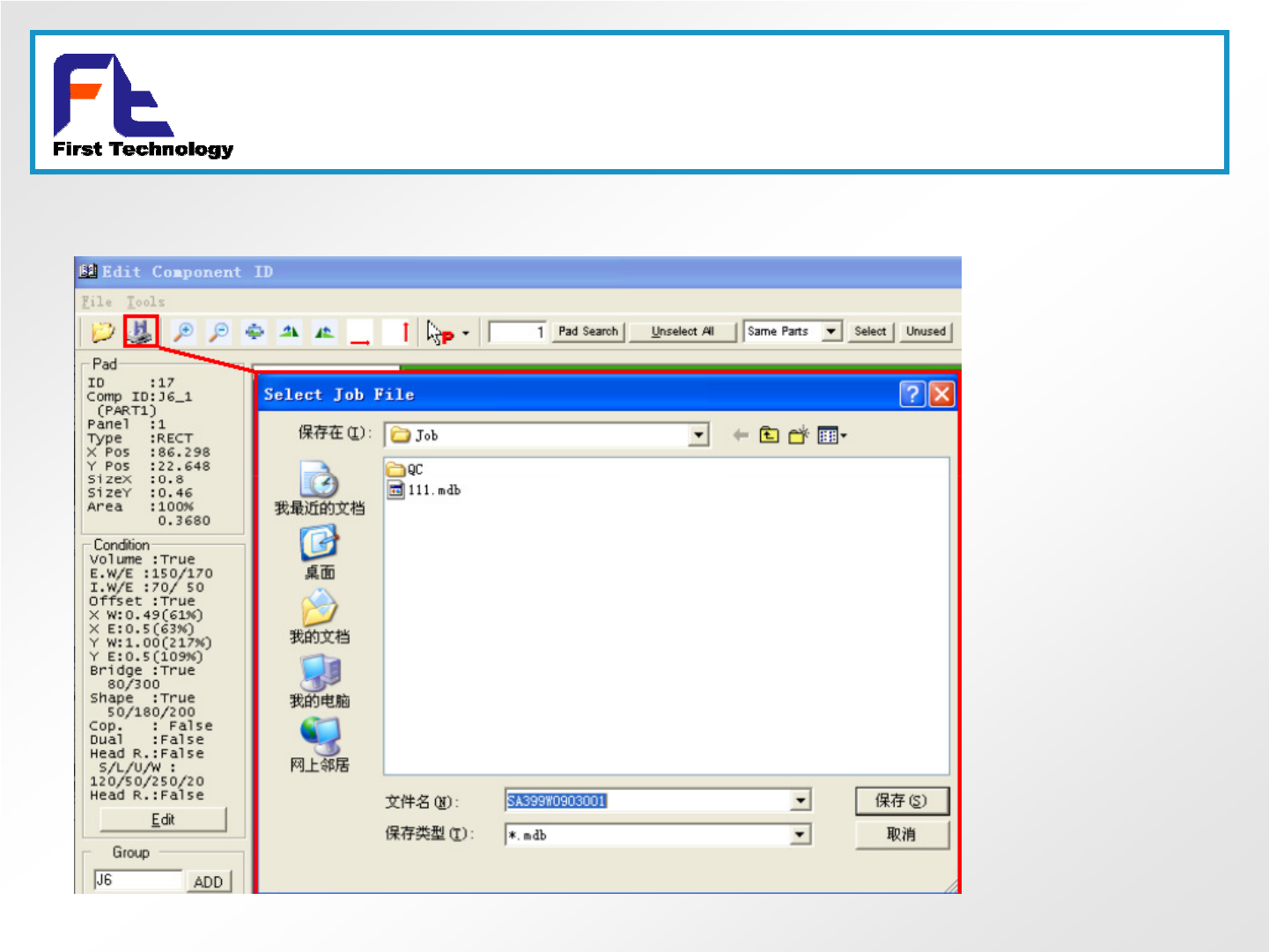

5. 保存

保存保存

保存Job file

Ceditor-Step 6
