- 7 -

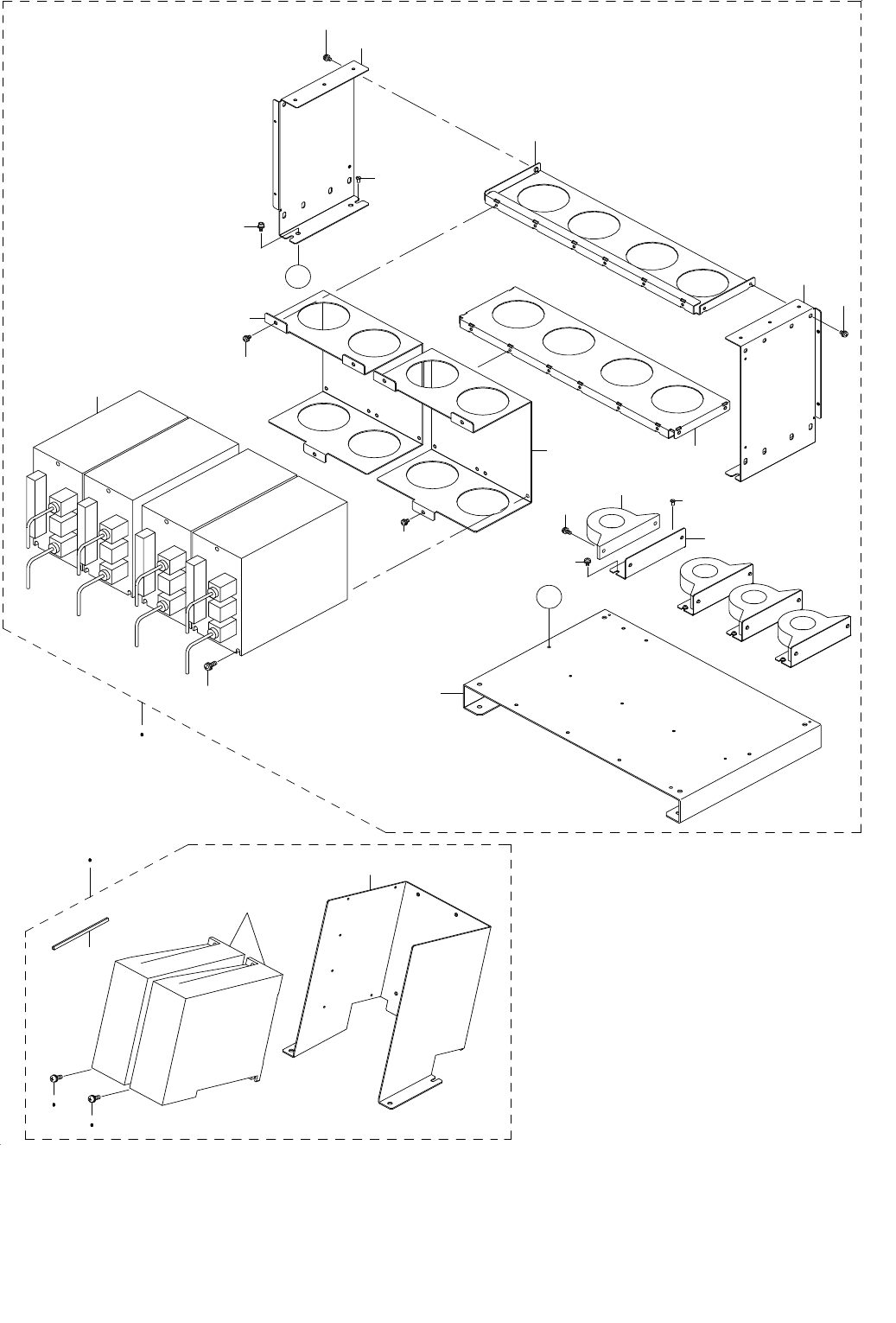

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS(3)
ベースフレーム電装関係（３）
6
3
5
1 2
16
17
18
10
12
10
12
11
11
13
14
15
A
A
4 7
4
7
12
12
8 9
17
22
21
23
19
20
- 8 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27539 X_DRIVER_UNIT
Ｘ＿ドライバ＿ユニット
1
2
#01
401-27564 X_DRIVER_UNIT(EN)
Ｘ＿ドライバ＿ユニット（ＥＮ）
1
3 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
(2)
4 SL-4051491-SC SCREW M5 L=14
座金付きなべ小ねじ Ｍ５ Ｌ＝１４
(6)
5 HX-0066900-00 GROMMET
グロメット
(0.1)
6 401-27499 X_DRIVER_BRACKET
Ｘドライバブラケット
(1)
7
#01
SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
8 401-27540 Y_DRIVER_UNIT(ST)
Ｙ＿ドライバ＿ユニット（ＳＴ）
1
9
#01
401-27560 Y_DRIVER_UNIT(EN)
Ｙ＿ドライバ＿ユニット（ＥＮ）
1
10 401-29340 Y_DRIVER_BRACKET_A
Ｙドライバブラケット＿Ａ
(2)
11 401-27493 Y_DRIVER_BRACKET_B
Ｙドライバブラケット＿Ｂ
(2)
12 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
15 401-27494 Y_DRIVER_BRACKET_C
Ｙドライバブラケット＿Ｃ
(1)
16 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
(4)
17 400-92119 XY_DRIVER_BRACKET_C
ＸＹドライバーブラケットＣ
(2)
18 SL-4051491-SC SCREW M5 L=14
座金付きなべ小ねじ Ｍ５ Ｌ＝１４
(12)
19
#01
400-63468 CORE_BRACKET
コアブラケット
(4)
20
#01
HN-0015500-00 CORE
コア
(4)
21
#01
SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(8)
22
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
23
#01
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
- 9 -

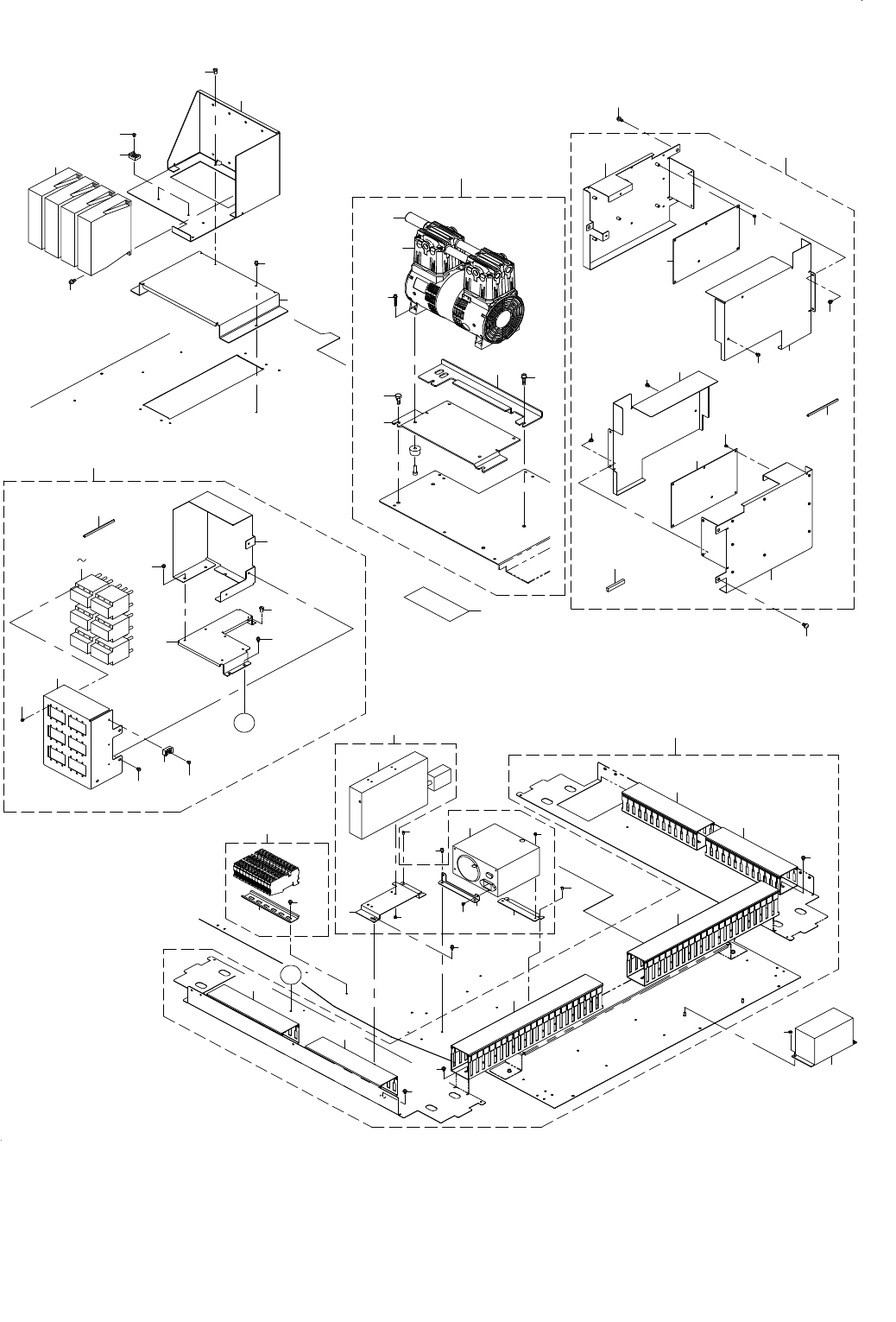

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(4)
ベースフレーム電装関係（４）
4
9
4
2
3
5
6
7
4
10
9
10
1
12
12
13
13
15
15
14
15
15
14
16
16
17
11
19
19
27
23
28
24
22
33
33
33
33
31
31
32
32
32
34
62
30
37
36
35
25
38
39
40
42
41
43
20
21
A
53
54
55
56
61
49
52
51
50
A
8
29
26
18
46
47
45
48
44
