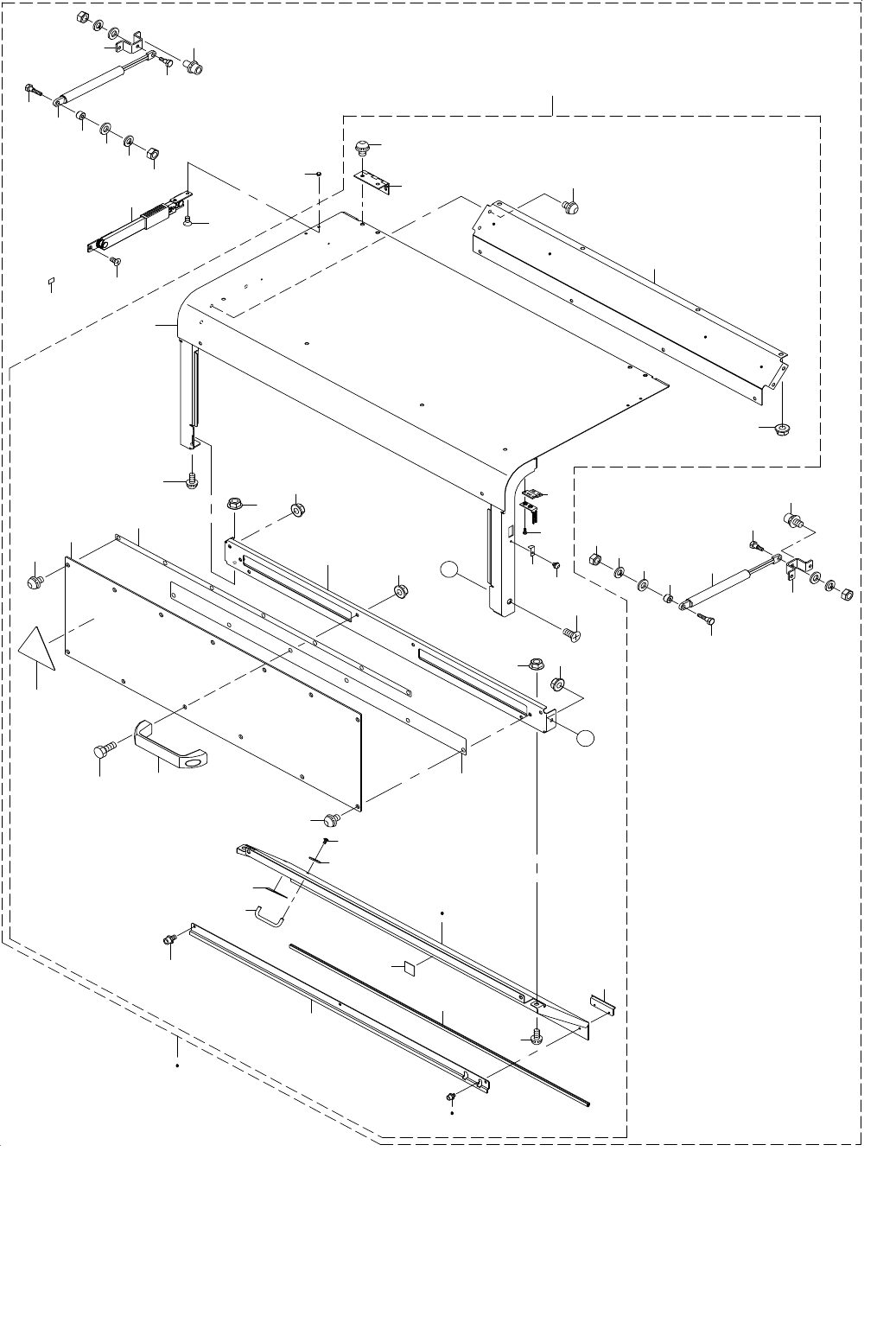

9. COVER COMPONENTS(2)
カバー関係（２）
4
8
9
9
10
7
13
13
14
3
16
17
24
24
12
5
6
11
35
18 40
19
20
21
21
22
24
24
24
25
26
28
27
29
31
32
33
34
15
38
37
39
36
1 2
58
52
53
53
57
51
57
59
55
50
49
56
54
48
43
47
46
43
61
62
23
42
63
43
43
43
A
A
44
45
60
41
21
30
30
33
- 18 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28342 COVER_RUL_ASM
カバーＲＵＬ組
1
2
#01
401-28416 COVER_RUL_ASM_EN
カバーＲＵＬ組＿ＥＮ
1
3 401-28355 STOP_CYLINDER_ASM_RF
ストップシリンダ組ＲＦ
(1)
4 401-28305 SCF_STOPPER
ＳＣＦストッパ
(1)
5 401-28794 SCF_STOPPER_BRACKET_R
ＳＣＦストッパブラケットＲ
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 NM-6050003-SC NUT M5X0.8 TYPE3
六角ナット Ｍ５Ｘ０．８ ３種
(1)
8 PA-1600803-00 AIR CYLINDER
エア シリンダ
(1)
9 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
10 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(3)
11 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
12 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(2)
13 WP-0531000-SC WASHER 5.3X10X1
平座金 ５．３Ｘ１０Ｘ１
(4)
14 EA-9500B00-00 CABLE BAND
束線バンド
(2)
15 HX-0032600-0C GROMMET
ドームプラグ
(1)
16 401-28271 STUD_BOLT_A
スタッドボルトＡ
(1)
17 401-28273 STUD_BOLT_C
スタッドボルトＣ
(1)
18 401-28288 COVER_FUR
カバーＦＵＲ
(1)
19 401-28299 COVER_SUPPORT_L
カバーサポートＬ
(1)
20 401-28310 MONITOR_COVER
モニターカバー
(1)
21 HX-0032600-0A GROMMET
ドームプラグ
(4)
22 HX-0032600-0M GROMMET
ドーム プラグ
(1)
23 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
24 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(15)
25 EA-9500B02-00 CABLE BAND
束線バンド
(5)
26 401-28292 COVER_RUL_SUPPORT
カバーＲＵＬサポート
(1)
27 401-28378 FEEDER_SIDE_COVER_F_B
フィーダーカバーサイド固定バンク用Ｂ
(1)
28 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
29 401-32491 GUARD_COVER
ガードカバー
(1)
30 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
31 400-90280 RUBBBER_FEET
ゴム足
(1)
32 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
33 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(2)
34 401-29025 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
35 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
36 HA-0055200-10 SWITCH
スイッチ
(1)
37 HA-0055200-1B SWITCH
スイッチ
(1)
38 HA-0055200-30 SWITCH
スイッチ
(2)
39 HA-0055200-40 SWITCH
スイッチ
(2)
40
#01
401-28412 COVER_FUR_EN
カバーＦＵＲ＿ＥＮ
(1)
41 401-28343 COVER_RUR_ASM
カバーＲＵＲ組
1
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
43 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(15)
44 401-28293 COVER_RUR_SUPPORT
カバーＲＵＲサポート
(1)
45 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
46 401-28271 STUD_BOLT_A
スタッドボルトＡ
(1)
47 401-28273 STUD_BOLT_C
スタッドボルトＣ
(1)
48 401-28354 STOP_CYLINDER_ASM_LF
ストップシリンダ組ＬＦ
(1)
49 401-28793 SCF_STOPPER_BRACKET_L
ＳＣＦストッパブラケットＬ
(1)
50 HX-0029400-00 FIXED BASE
固定ベース
(1)
51 NM-6050003-SC NUT M5X0.8 TYPE3
六角ナット Ｍ５Ｘ０．８ ３種
(1)
52 PA-1600803-00 AIR CYLINDER
エア シリンダ
(1)
53 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
54 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(3)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
56 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(2)
57 WP-0531000-SC WASHER 5.3X10X1
平座金 ５．３Ｘ１０Ｘ１
(4)
58 EA-9500B00-00 CABLE BAND
束線バンド
(2)
59 401-28305 SCF_STOPPER
ＳＣＦストッパ
(1)
60 401-28377 FEEDER_SIDE_COVER_F_A
フィーダーカバーサイド固定バンク用Ａ
(1)
61 401-28286 COVER_FUL
カバーＦＵＬ
(1)
62 401-28289 COVER_FUL_OUT_PLATE
カバーＦＵＬアウトプレート
(1)
63 401-28298 COVER_SUPPORT_RR
カバーサポートＲＲ
(1)
