轴的移动分为绝对移动，相对移动，微调移动 3 种。
• 绝对移动：移动到以各轴原点为基准的目标位置。无论目前处于什么位置，都将移动到目标位置。
• 相对移动：以当前位置为起点，仅移动指定的距离。即使是相同的移动距离值，如果当前位置有变
化，到达位置也会不同。
• 微调移动：利用软键盘的方向键移动或旋转轴。按下方向键马上松开，将只移动/旋转 1 次，如果
一直按住，则向同一方向连续移动/旋转。
电池信息显示的图标，表示以下的状态。
图标
状态
说明
正常
电池的电源状态正常。
老化
电池老化，电源容量已降低。请准备进行电池的更换，执行更换作业。
断线
电池的电缆有断线的可能性。
如直接关闭装置的电源，各轴的原点位置将会消失，如果不重新进行校
准作业，则不能进行生产。
请务必在通电状态下，进行维护作业。
消失
电池的电源容量变空，各轴的原点位置已无法保持。
如直接关闭装置的电源，各轴的原点位置将会消失，如果不重新进行校
准作业，则不能进行生产。
请务必在通电状态下，进行更换电池的作业。
注意
• 如果电池的状态为[老化]或[断线]，关闭装置的电源后，原点位置会消失，因此按下电源关闭
开关时，会显示警告对话框进行保护，使电源不能关闭。请在装置通电状态下迅速实施电源
更换操作。
第
4
章
操作篇
4-9.
手动控制
137
4
XY 轴的绝对移动

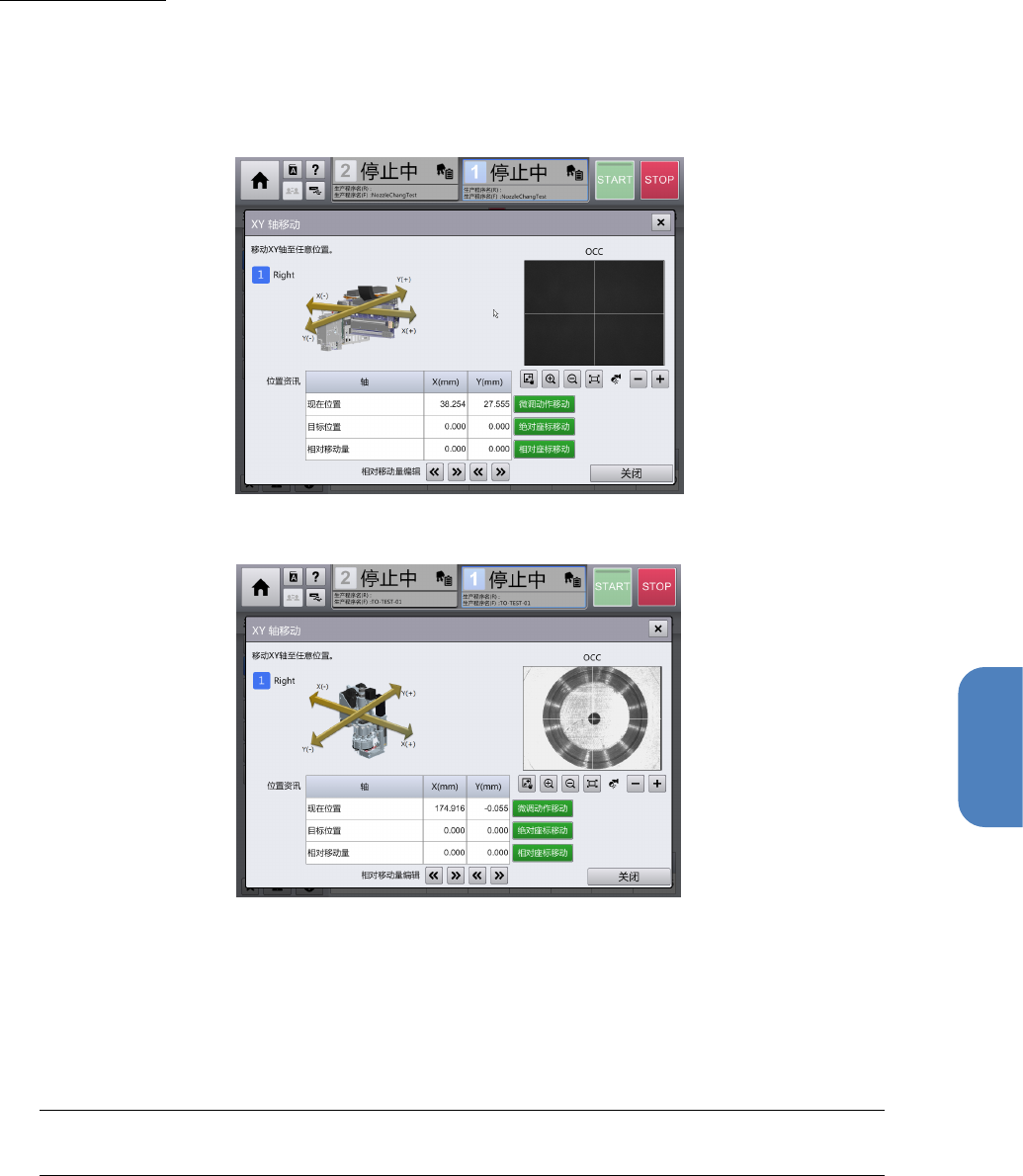

触摸[贴片头控制]画面的[XY]，显示[XY 轴移动]对话框。
将吸嘴前端移动到前后（Y 轴），左右（X 轴）的任意位置，通过摄像机确认基板的状态。
[位置资讯]的[现在位置]中将显示 XY 轴的当前位置。
■
贴片头类型为高速时
■
贴片头类型为通用时
1
触摸想要移动的轴的
[
目标位置
]
文本框，输入移动目标位置。
2
触摸
[
绝对坐标移动
]
。
XY 轴将移动到[目标位置]中指定的位置。
2
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
• 轴动作过程中无法操作画面。
第
4
章
操作篇
4-9.
手动控制
138
XY 轴的相对移动
1
触摸想要移动的轴的
[
相对移动量
]
文本框，输入从当前位置的相对移动量。
触摸[相对移动量编辑]的 / ，可增减移动量。
2
触摸
[
相对坐标移动
]
。
XY 轴将从当前位置按[相对移动量]中指定的距离移动。
3
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
Tips
• 轴动作过程中无法操作画面。
XY 轴的微调移动
1
触摸
[
微调动作移动
]
。
显示微调移动的软键盘。
2
指定移动速度。
触摸[低速]、[中速]、[高速]中的任意一个。
3
触摸软键盘的方向键。
XY 轴将向触摸的方向键方向移动。
4
触摸
[
关闭
]
。
关闭对话框，返回[贴片头控制]画面。
