Maschinenleistung SIPLACE SX4
Bestückkopftypen SIPLACE SpeedStar (C&P20)
SIPLACE MultiStar (CPP)
SIPLACE TwinStar (TH)
Bestückleistung
Die Bestückleistung wird durch die unterschiedlichen Kopfkombinationen und Kopfpositionen sowie die Trans-
portkonfigurationen beeinflußt. Auch individuell unterschiedliche Optionen und die kundenspezifischen Anwen-
dungen beeinflussen die Bestückleistung. Auf Anfrage kann SIPLACE Ihnen die jeweilige Realleistung für Ihr
Produkt auf Ihrer Maschinenkonfiguration berechnen.
IPC Wert [BE/h]
Entsprechend den herstellerneutralen Rahmenbedingungen der IPC 9850-Norm der Association Connecting
Electronics Industries.
SIPLACE Benchmark Wert [BE/h]
Der SIPLACE Benchmark Wert wird im Rahmen der Maschinenabnahme nachgewiesen und entspricht den
Bedingungen aus dem SIPLACE Liefer- und Leistungsumfang.
Theoretischer maximaler Leistungswert [BE/h]
Der theoretische maximale Leistungswert ergibt sich aus den maximal möglichen günstigsten Rahmenbedin-
gungen für jeden Maschinentyp und Einstellungen und entspricht den theoretischen branchenüblichen Bedin-
gungen.
SIPLACE SX4
Bestückbereich 1 Bestückbereich 2 IPC Wert Benchmark Wert Theoretischer Wert
C&P20 / C&P20 C&P20 / C&P20 102.000 125.000 135.500
C&P20 / C&P20 CPP/CPP 91.500 103.500 123.750
C&P20 / C&P20 TH/TH 61.200 70.500 80.500
C&P20 / C&P20 CPP_H/TH 72.500 84.900 98.500
CPP_L/CPP_L CPP_L/CPP_L 82.000 94.000 112.000
CPP_L/CPP_L CPP_H/TH 64.000 68.400 87.000
CPP_L/CPP_L TH/TH 51.200 54.300 69.000
CPP_H = Multistar CPP in hoher Montageposition
CPP_L = Multistar CPP in tiefer Montageposition
12
SIPLACE Bestückköpfe
Überblick
Kopfmodularität
Die SIPLACE Bestückauto-
maten zeichnen sich durch
maximale Flexibilität beim
Produktionsprozess aus.
Diese Flexibilität wird unter
anderem durch die Kopfmo-
dularität der Bestückauto-
maten erreicht, denn
abhängig von der Produkti-
onsanforderung lassen sich
unterschiedliche Bestück-
kopfvarianten konfigurieren.

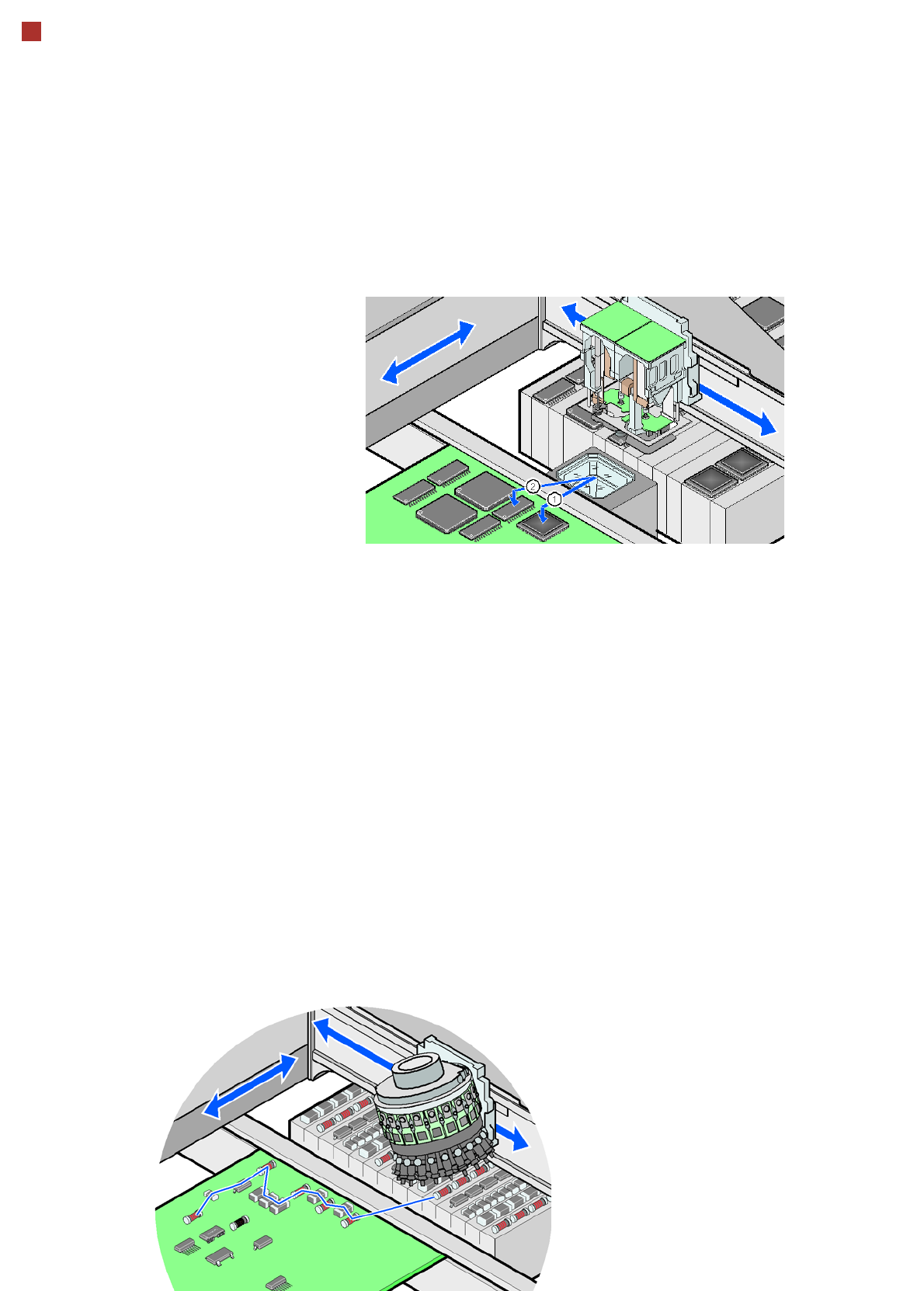

Collect&Place-Prinzip
Der SIPLACE SpeedStar
arbeitet nach dem
Collect&Place-Prinzip, d. h.
innerhalb eines Zyklus wer-
den 20 Bauele-mente abge-
holt bzw. „gesammelt“, auf
dem Weg zur Leiterplatte
optisch zentriert und in die
erforderliche Bestücklage
gedreht. Anschließend wer-
den sie sanft und positions-
genau auf die Leiterplatte
aufgesetzt. Das Prinzip eig-
net sich insbesondere für die
High-Speed Bestückung von
Standardbauelementen.
Pick&Place-Prinzip
Der hochpräzise SIPLACE
TwinStar, der aus zwei
aneinander gekoppelten
Pick& Place Bestückmodu-
len gleicher Bauart besteht,
arbeitet nach dem
Pick&Place-Prinzip. Hierbei
werden zwei Bauelemente
vom Bestückkopf abgeholt,
auf dem Weg zur Bestückpo-
sition optisch zentriert und in
die erforderliche Bestücklage
gedreht. Dieses Prinzip eig-
net sich insbesondere für
eine schnelle und präzise
Bestückung von Sonderbau-
elementen im Fine-Pitch-
und Super-Fine-Pitch
Bereich sowie für komplexe
und schwere Bauelemente,
für die z.B. Greifer notwendig
sind.
Mixed Mode
Der neue SIPLACE MultiStar
arbeitet sowohl nach dem
Collect&Place als auch nach
dem Pick&Place-Prinzip.
Im Mixed Mode kann er
diese beiden bisher strikt
getrennten Modi in einem
Bestückzyklus kombinieren.
Control und Selflearning
Funktionen
Verschiedene Control und
Selflearning Funktionen stei-
gern die Zuverlässigkeit der
SIPLACE Bestückköpfe.
• BE-Sensor
Prüft vor dem Abhol- und
Bestückprozess die
Anwesenheit des Bauele-
ments an der Pipette
• Digitale Kameras
Prüfen die Lage jedes
Bauelementes an der
Pipette. Die Prüfung
erfolgt dabei zeitneutral in
einem Schritt, bei optima-
ler Ausleuchtung jedes
einzelnen Bauelementes.
• Kraftsensor
Überwacht die vorgege-
benen Aufsetzkräfte der
Bauelemente.
Mittels Sensor-Stopp-Ver-
fahren werden Höhendif-
ferenzen beim Abholen
und Wölbungen der LP
beim Bestücken ausgegli-
chen.
• Vakuumsensor
Prüft ob das Bauelement
korrekt abgeholt bzw.
abgesetzt wurde.
