Bauelementebereitstellung SIPLACE SX4
BE-Wagen X
Technische Daten
BE-Wagen Abmaße
BE-Wagen X (Länge x Breite)
752 mm x 592 mm
Höhe
900 mm LP-Transporthöhe
930 mm LP-Transporthöhe
950 mm LP-Transporthöhe
890 mm
920 mm
940 mm
Gewicht BE-Wagen X
ohne Zuführmodule
mit Zuführmodulen vollgerüstet
80,4 kg
139,6 kg
Gurtrollen-Durchmesser
Standard
maximal
bis 432 mm (17“)
483 mm (19“)
Stellplätze für Zuführmodule max. 40 Zuführmodule à 8 mm
Wechselzeit für BE-Wagen X max. 1 Minute
Max. Bauelementebereitstellung
(4 BE-Wagen X an der SIPLACE SX4)
Stellplatz 1 und 3:
Stellplatz 2 und 4:
148 Gurtzuführmodule 8 mm X
80 Zuführmodule à 8 mm
68 Zuführmodule à 8 mm
Zuführmodul-Typen (SIPLACE X)
mit Adaper
Gurtzuführmodule, Reject - Conveyor,
Stangenmagazin- und Labelpresenter.
27
Bauelementebereitstellung SIPLACE SX4
Gurtzuführmodule X
SIPLACE X Gurtzuführmo-
dule sind intelligente Gurtzu-
führmodule für flexible
Produktionsumgebungen,
die Auf- und Umrüstaufga-
ben deutlich vereinfachen.
Da alle SIPLACE X-Zuführ-
module das Spleißen von
Gurten standardmäßig unter-
stützen, werden Maschinen-
stillstandszeiten beim
Nachfüllen vermieden.
Die Vorteile auf einen Blick:
Umrüstfreundlich
• Die Gurtzuführmodule
SIPLACE X sind als Ein-
zelspur-Zuführmodule
konzipiert. Restriktionen
bei der Umrüstung werden
dadurch minimiert.
• Omega-Profile am Gurtzu-
führmodul und am Tisch
ermöglichen ein sicheres
Auf- und Abrüsten der
Gurtzuführmodule bei lau-
fender Produktion.
Robust
• Bürstenlose Motoren
erhöhen die Lebensdauer
der X-Gurtzuführmodule.
Intelligent
• Durch eine eindeutige
Gurtzuführmodul-ID wird
eine exakte Zuweisung
des Bauelements zum
Gurtzuführmodul gewähr-
leistet. Zuverlässige Rüst-
verifikation ist problemlos
möglich.
• Bauelemente Pitch,
Zuführgeschwindigkeit
und weitere Funktionen
werden automatisch beim
Herunterladen des Rüst-
programms eingestellt.
Hohe Zuführgenauigkeit
• Closed Loop Control
Wegemessung garantiert
genaueste Zuführung von
Bauelementen selbst bei
01005-Bestückungen.
Bedienfreundlichkeit
• Kontaktlose Daten- und
Energieübertragung ver-
einfachen das Auf-/Abrüs-
ten der Gurtzuführmodule
• Menügesteuertes LCD
Display oder LED Anzeige
unterstützt den Bediener
mit aktuellen Informatio-
nen.

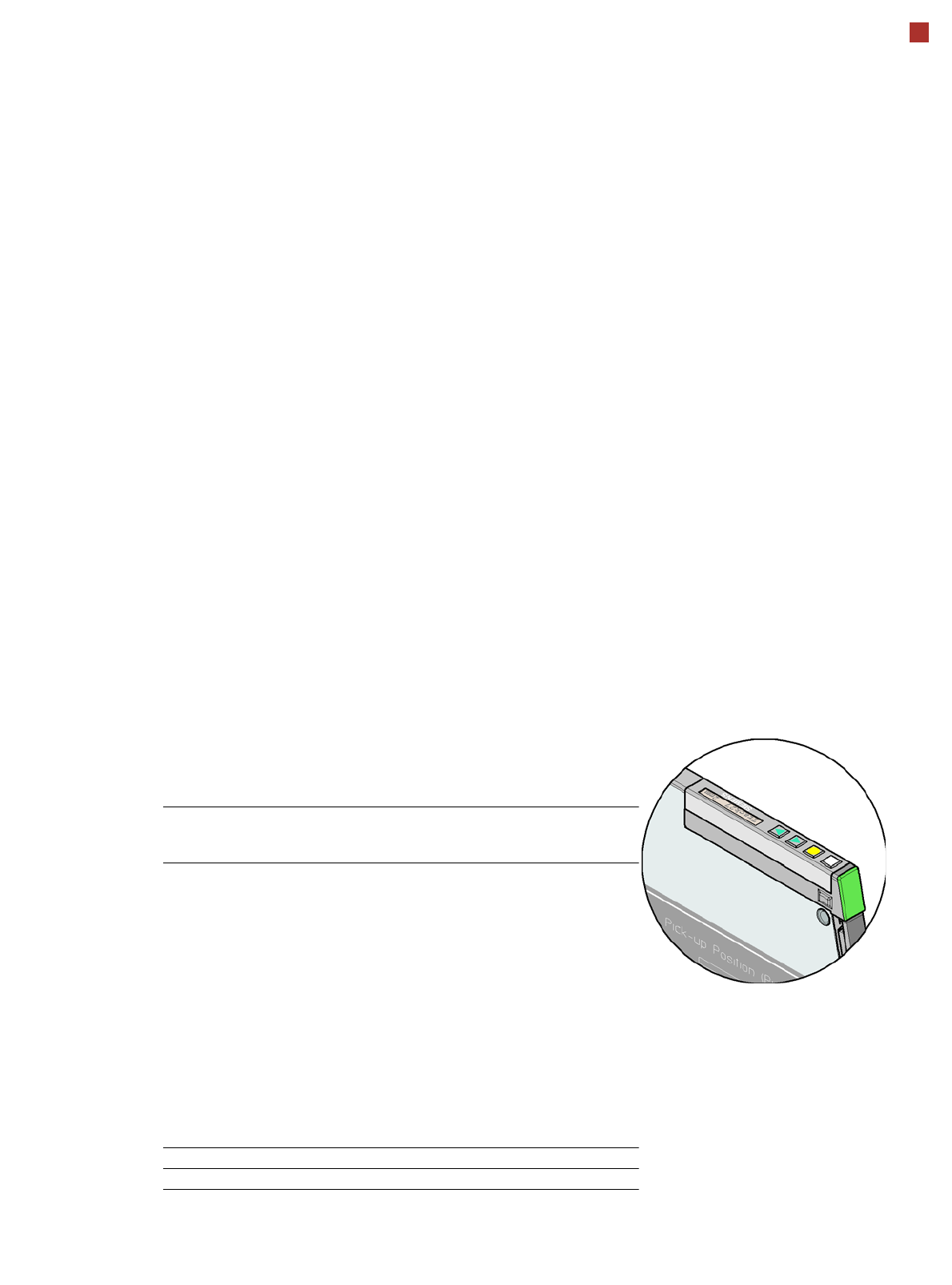

• Eine mehrfarbige Status-
anzeige signalisiert die
Betriebszustände des
X-Gurtzuführmoduls:
- Grün: „Betriebsbereit
/ in aktueller Rüstung“
- Orange: „Bauele-
ment läuft leer“
- Rot: „Störung“
- LED aus: „Gurt-
zuführmodul ist nicht
in aktueller Rüstung
und kann abgerüstet
werden“
a) 01005-fähig
b) In 4mm-Schritten
Technische Daten
Gurtzuführ-
modul
L x H
[mm]
Breite
[mm]
Stell-
platz
Transport-
schrittweite
[mm]
Max. Gurt-
höhe
[mm]
8 mm X
a
587x200 10,8 1 1/2/4/8 3,5
2x8 mm X 587x200 22,9 2 1/2/4/8 3,5
12 mm X 587x200 22,6 2 4 - 16
b
6,5
Smart Feeder
12 mm X
587x200 22,6 2 4 - 16
b
16
16 mm X 587x200 34,4 3 4 - 20
b
25
Smart Feeder
16 mm X
587x200 22,6 2 4 - 20
b
16
24 mm X 587x200 34,4 3 4 - 32
b
25
32 mm X 587x200 46,2 4 4 - 40
b
25
44 mm X 587x200 58,0 5 4 - 52
b
25
56 mm X 587x200 69,8 6 4 - 64
b
25
72 mm X 587x200 81,6 7 4 - 80
b
25
88 mm X 587x200 105,2 9 4 - 96
b
25
Gurtrollen 178 bis 483 mm Durchmesser (7“ - 19“)
Wechselzeit 8 s
28
Bauelementebereitstellung SIPLACE SX4
Alternative SIPLACE Zuführmodule
Technische Daten
Vibrationslängsförderer
Typ 3
Verpackungsform
Spurenanzahl und -breite
Stangenmagazine
BE-Wagen X
a
3 x 9,5 mm
2 x 15 mm
1 x 30 mm
Belegt 3 Stellplätze eines
8 mm X-Zuführmoduls
Linear Dipping Unit
(LDU X)
b
für BE-Wagen X
Belegt 9 Stellplätze eines
8 mm X-Zuführmoduls,
max. 1 pro Kopf
SIPLACE Glue Feeder Belegt 5 Stellplätze eines
8 mm X-Zuführmoduls,
max. 1 pro Kopf
a) Mit Adapter X
b) Mit Einschränkungen an der SIPLACE SX4
Beschreibung
Vibrationslängsförderer die-
nen der Verarbeitung von
Bauelementen in Stangen-
magazinen. Sie können pro-
blemlos mit dem Adapter X
am BE-Wagen X gerüstet
werden. Das Nachfüllen
erfolgt ohne Maschinenstill-
stand. Mit dem Adapter X
lassen sich noch der Label
Presenter und der Reject
Conveyor am BE-Wagen X
rüsten. Die LDU X eignet
sich zum Dip-Fluxen von
Flip-Chips, CSP (Chip Scale/
Size Packages) sowie zum
Benetzen von Flip Chip
Bumps mit isotrop leitfä-
higem Klebstoff.
Mit dem SIPLACE Glue Fee-
der können vor dem Bestü-
cken Klebepunkte auf ein
Bauelement aufgebracht
werden.
Reject Conveyor
mit Adapter X
Glue Feeder
Vibrationslängsförderer, Typ 3
mit Adapter X
Linear Dipping Unit
(LDU X)
Label Presenter
mit Adapter X
