MODEL TIM-X100F/R 0302-002 158 本体電装部 後側 ELECTRICAL SECTION-REAR Fig. VB-1 I/O 、 ILB ボード取付けベース I/O,ILB Board Bracket Base 89 90 91 52 93 54 51 93 54 56 89 90 91 Fig.VB-1 TIM-X100-002 See Fig.B-1 Key No.1 99 98 95 92 99 98…
MODEL TIM-X100F/R
0302-002
157
Fig.VB
TIM-X100-002

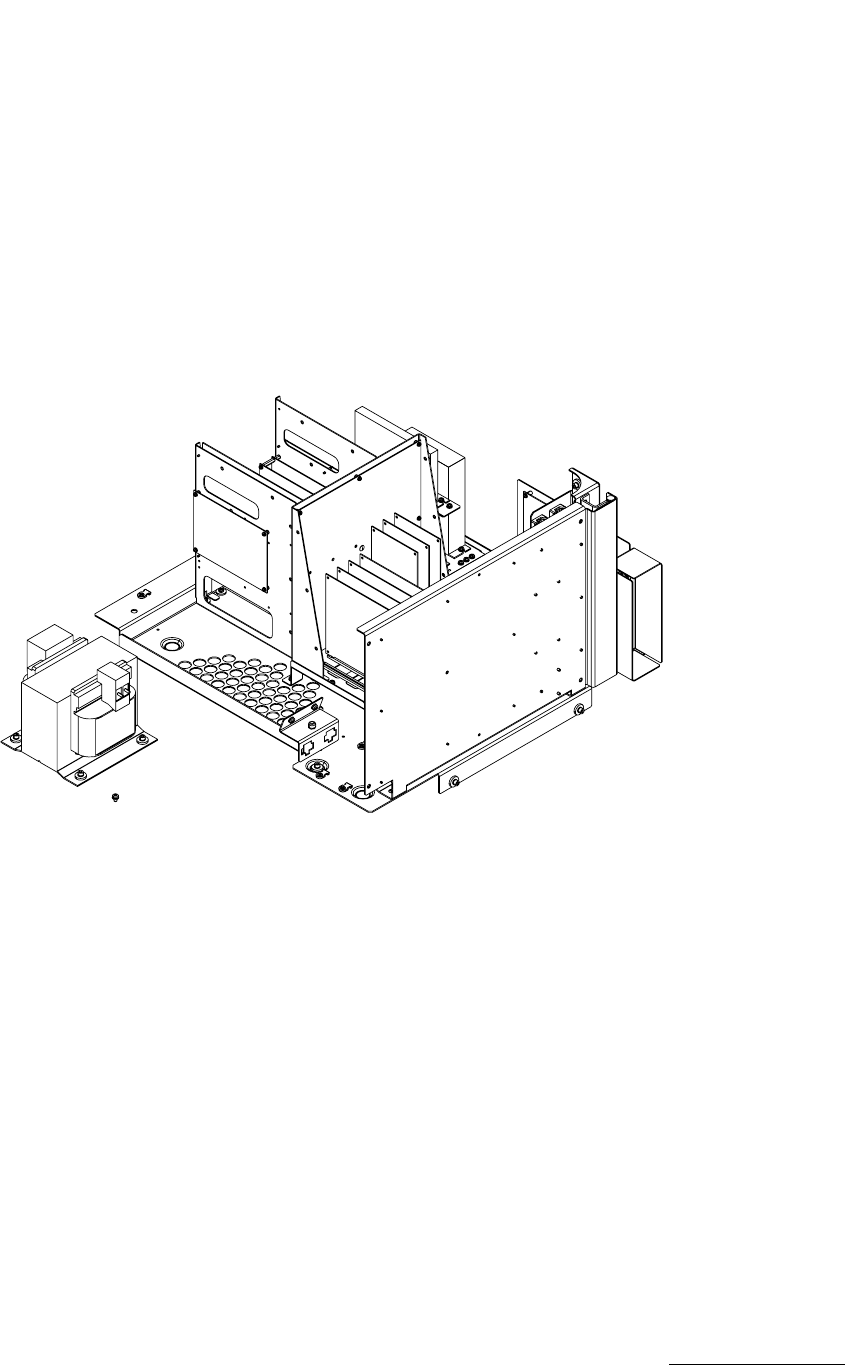

Fig. VB 本体電装部 後側 ELECTRICAL SECTION-REAR
MODEL TIM-X100F/R
0302-002
158

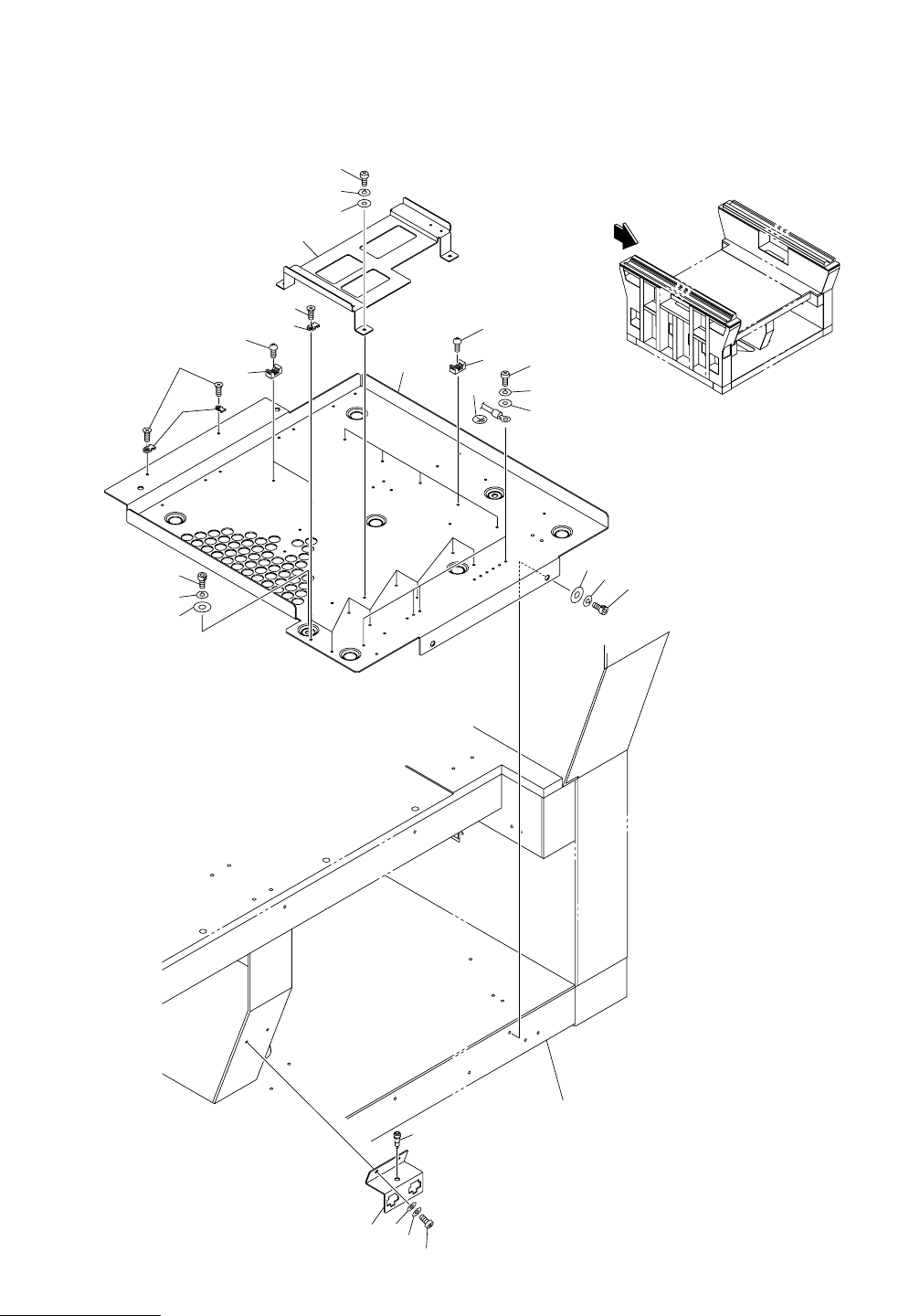

本体電装部 後側 ELECTRICAL SECTION-REAR
Fig. VB-1
I/O、ILB ボード取付けベース
I/O,ILB Board Bracket Base
89
90
91
52
93
54
51
93
54
56
89
90
91
Fig.VB-1
TIM-X100-002
See Fig.B-1
Key No.1
99
98
95
92
99
98
95
55
55
92
59
57
97
96
94
MODEL TIM-X100F/R
0302-002
159
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
VB-1
51 630 114 9578 PANEL 1 750VB-210-051
52 630 101 0861 SUPPORT 1 750VB-210-052
54 630 048 3833 MECH PARTS(MOUNTING BASES 7 750VB-210-054
55 630 099 6241 ACCESSORY,WIRING 10 750VB-210-055
56 630 050 5122 NAME PLATE,NOTICE 4 750VB-210-056
57 630 116 1532 BRACKET 1 750VB-210-057
59 630 089 0556 SOCKET 1 750VB-210-059
89 411 043 5004 SCR PAN 4X8 8 750VB-210-089
90 411 008 1706 WASHER SPR 4 8 750VB-210-090
91 411 119 2104 WASHER V 4X9X0.8 8 750VB-210-091
92 411 140 7208 SCR FLT 4X6 10 750VB-210-092
93 411 051 1708 SCR TRS 4X6 7 750VB-210-093
94 411 113 2803 SCR PAN 5X8 2 750VB-210-094
95 630 000 7756 BOLT,HEX-SCT 4 750VB-210-095
96 411 008 2109 WASHER SPR 5 2 750VB-210-096
97 411 088 1702 WASHER V 5X10X1 2 750VB-210-097
98 411 141 6705 WASHER SPR 5 4 750VB-210-098
99 630 001 0220 WASHER 4 750VB-210-099
