www.dct.cleaning MASCHINENKARTE InJet ® 388 TRIPLE CRRD www.dct.cleaning CHAMBE R KAMMER InJet 388 TRIPLE CRRD Reinigung von SCHABLONEN, RAKELN Reinigung von PUMPRINT Reinigung von LEITERPLATTEN

100%1 / 8
www.dct.cleaning
MASCHINENKARTE
InJet
®
388 TRIPLE CRRD 
www.dct.cleaning
CHAMBER
KAMMER
InJet
388 TRIPLE CRRD 
Reinigung von SCHABLONEN, RAKELN
Reinigung von PUMPRINT
Reinigung von LEITERPLATTEN
InJet
®
388 TRIPLE CRRD
MASCHINENKARTE
2
www.dct.cleaning
Die Reinigungssysteme der Serie InJet 388 stellen
eine einzigartige vertikale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Die vertikal installierte Spray-In-Air-Vorrichtung
minimiert den bei horizontalen Reinigern üblichen
Abschattungseff ekt und maximiert die Effi zienz des
Reinigungsprozesses, da die Reinigungs üssigkeit direkt
auf das gereinigte Bauteil gesprüht wird.
Der InJet
®
388 TRIPLE CRRD, einschließlich eines zu
100% geschlossenen Kreislaufs, mit Verfahren der
Reinigungs-, Spül- und Trocknungstechnologie.
Alle Prozesse sind voll automatisiert und fi nden in
3Prozesskammern statt, wobei die Reinigung
in der ersten Einlasskammer stattfi ndet, wonach das zu
reinigende Teil automatisch in eine zentrale Kammer
transportiert wird, wo der erste Spülprozess stattfi ndet. Die
dritte und letzte Auslasskammer ist für die Schlussspülung
und den Trocknungsprozess vorgesehen.
Alle 3 Kammern können parallel verwendet werden,
was die Kapazität der Maschine erhöht und die
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert
ALLGEMEINE INFORMATION
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
InJet
®
388 TRIPLE CRRD
MASCHINENKARTE
3
www.dct.cleaning

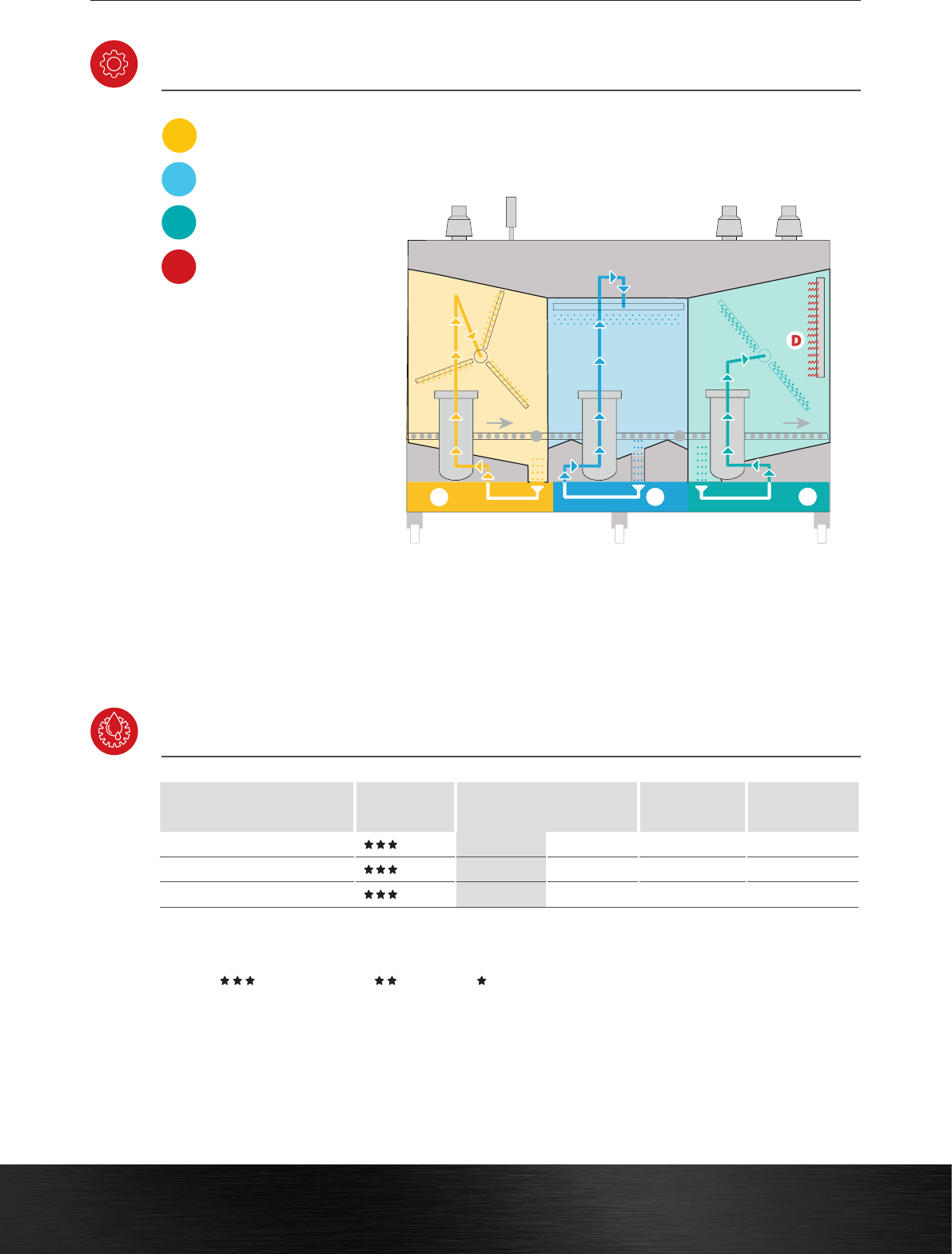

C
R
R
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 20 min. 48
PumPrint
40 – 55°C 104 – 131 °F 20 min. 48
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 32 min. 768 *
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
