InJet ® 388 TRIPLE CRRD MASCHINENKARTE 3 www.dct.cleaning C R R C REINIGUNG VORSPÜLUNG SPÜLUNG TROCKNUNG R D Bezeichnung der Applikation Empfohlene Applikation Empfohlene Temperatur Empfohlene Reinigungszeit Reinigung- s…

100%1 / 8
InJet
®
388 TRIPLE CRRD
MASCHINENKARTE
2
www.dct.cleaning
Die Reinigungssysteme der Serie InJet 388 stellen
eine einzigartige vertikale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Die vertikal installierte Spray-In-Air-Vorrichtung
minimiert den bei horizontalen Reinigern üblichen
Abschattungseff ekt und maximiert die Effi zienz des
Reinigungsprozesses, da die Reinigungs üssigkeit direkt
auf das gereinigte Bauteil gesprüht wird.
Der InJet
®
388 TRIPLE CRRD, einschließlich eines zu
100% geschlossenen Kreislaufs, mit Verfahren der
Reinigungs-, Spül- und Trocknungstechnologie.
Alle Prozesse sind voll automatisiert und fi nden in
3Prozesskammern statt, wobei die Reinigung
in der ersten Einlasskammer stattfi ndet, wonach das zu
reinigende Teil automatisch in eine zentrale Kammer
transportiert wird, wo der erste Spülprozess stattfi ndet. Die
dritte und letzte Auslasskammer ist für die Schlussspülung
und den Trocknungsprozess vorgesehen.
Alle 3 Kammern können parallel verwendet werden,
was die Kapazität der Maschine erhöht und die
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert
ALLGEMEINE INFORMATION
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
InJet
®
388 TRIPLE CRRD
MASCHINENKARTE
3
www.dct.cleaning
C
R
R
C
REINIGUNG
VORSPÜLUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 20 min. 48
PumPrint
40 – 55°C 104 – 131 °F 20 min. 48
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 32 min. 768 *
4 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
R
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
InJet
®
388 TRIPLE CRRD
MASCHINENKARTE
4
www.dct.cleaning

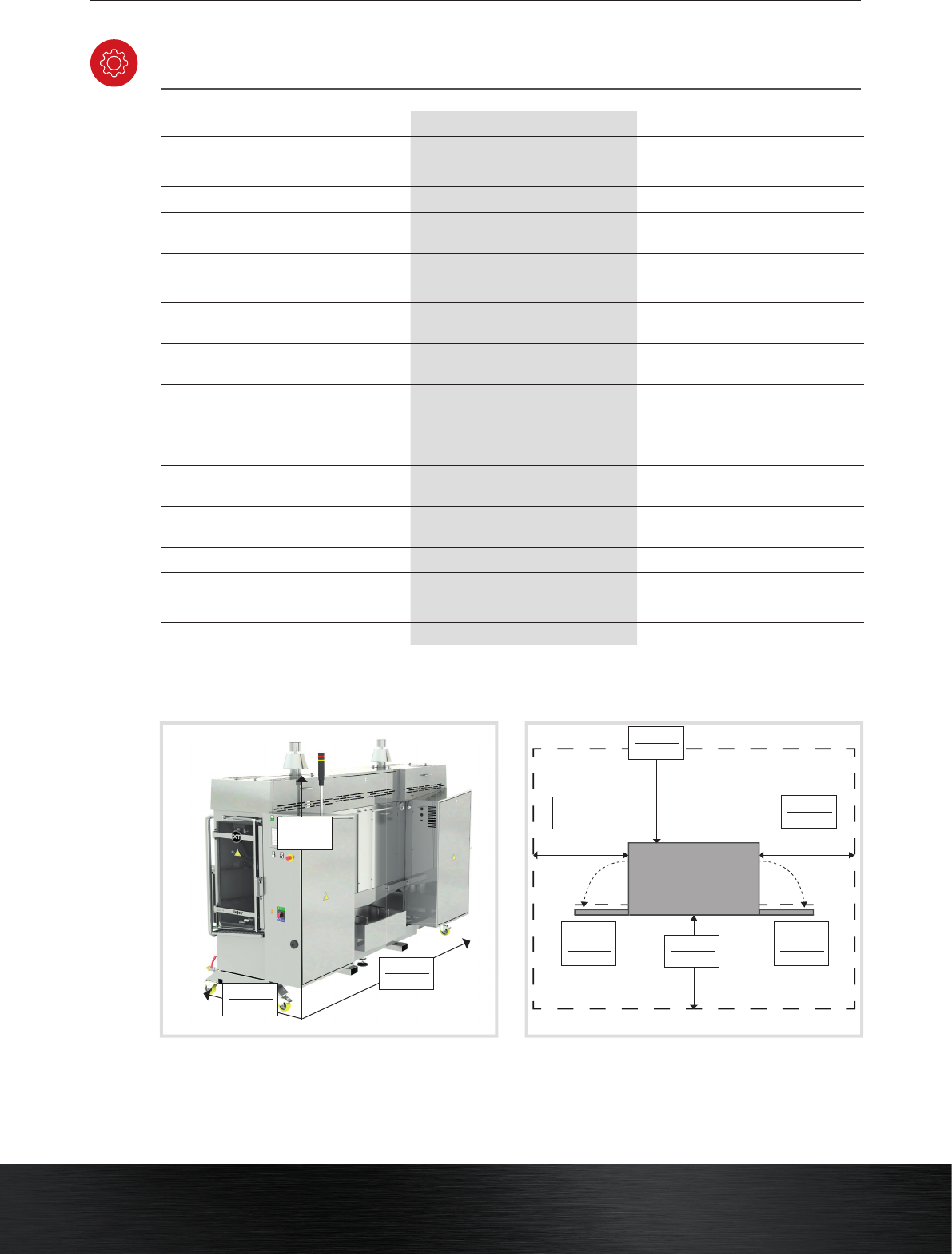

TECHNISCHE KENNDATEN
1860 mm
73.2 in
3200 mm
126 in
1205 mm
47.4 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
open door
450 mm
17.7 in
metrische Einheiten imperiale Einheiten
Abmessung ( B x L x H) 1205 x 3200 x 1860 mm 47.4 x 126 x 73.2 in
Gewicht 890 Kg 1962 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 gal – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 2 l / 5 Bar 0.52 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 100 x 810 x 740 mm 3.93 x 31.89 x 29.13 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Sprühdruck / 45 °C / 113 °F
Reinigung
0,3–2,8 bar 4.35–40.61 PSI
Sprühdruck / 45 °C / 113 °F
Spülung
0,0–1,5 bar 0.0–21.76 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 75 l 19,81 gal
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
