故障检修 Rev00
１-10
现象 原因 措施
① 由于已对吸取数据的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
② 正在进行吸取位置校正确认。这时，
由于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“附加信息”
中，将“吸取位置校正”设定为“不
执行”。
7）不同时吸取。
③ 0402 元件的情况下正在使用 509 吸
嘴。
③为了仅对 0402 元件吸取时进行
稳定的吸取操作，不要进行同时
吸取，必须按顺序进行吸取。因
此要将 0402 元件专用的 509 吸
嘴的同时吸取范围设置为 0mm。
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
509 0mm
例如： 在 500 号吸嘴情况下，如果
LNC60 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
故障检修 Rev00
２-1
２记录工具（Log Tool）
记录工具的功能在于：以文件方式保存设备的运行状态记录和结果，便于分析设备的故障原因。
如果发生故障，可按下列方法操作，取得记录(错误发生记录）。
发生故障时，应及时启用记录工具，取得记录。如不及时取出纪
录，其他动作继续执行 2～3 分以后，故障记录可能消失。
2-1 记录工具
①从初始期画面上，选择「文件」→「文件管理（资源管理器）」。

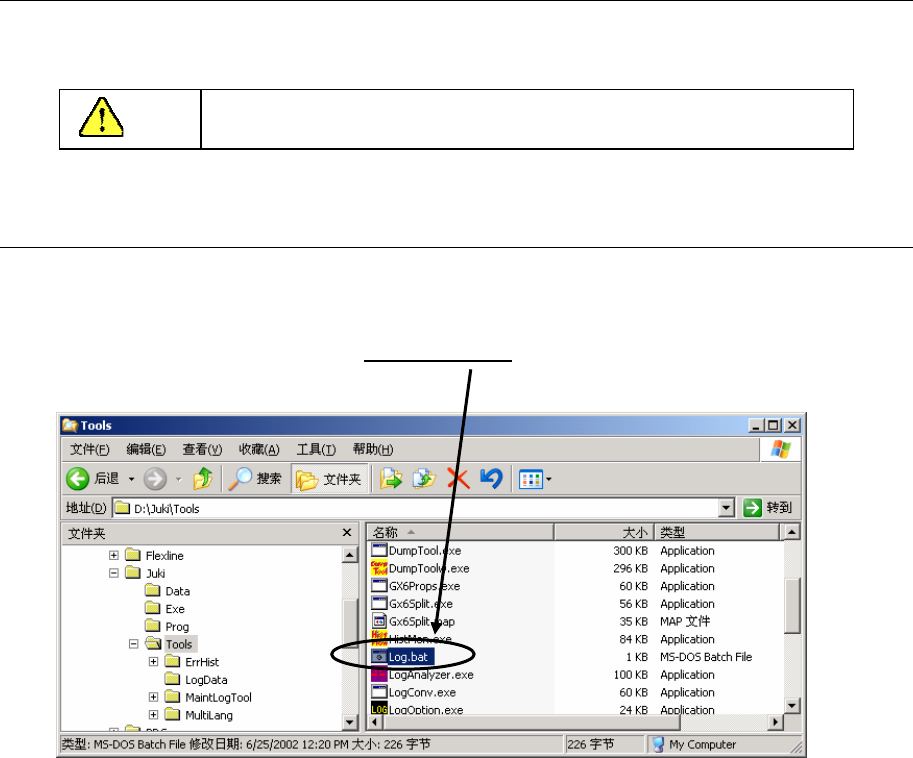

②从「D:\Juki\Tools」文件夹里，双击“Log.bat”
（由于电脑的设置不同，有时不显示扩展名
bat）。
③在「D:\Juki\Tools\LogData」 文件夹里，生成“log.log”文件。请将“log.log”送
到 JUKI 公司。公司可能能对错误内容进行分析。
注意
故障检修 Rev00
２-2
2-2 自动取得记录功能
在一段期间内不启用上述记录工具，也可[取得生产时的自动记录]。
2-2-1 取得出错的自动记录
出错编号在 510000～901000 范围内的错误（以生产时的错误为主），不启用记录工具，也
可自动获得。但不包括操作错误 (开盖、按下紧急停止按钮、操作时测出传送带浮动、区域标
准传感器测出) 等问题。
①保存记录

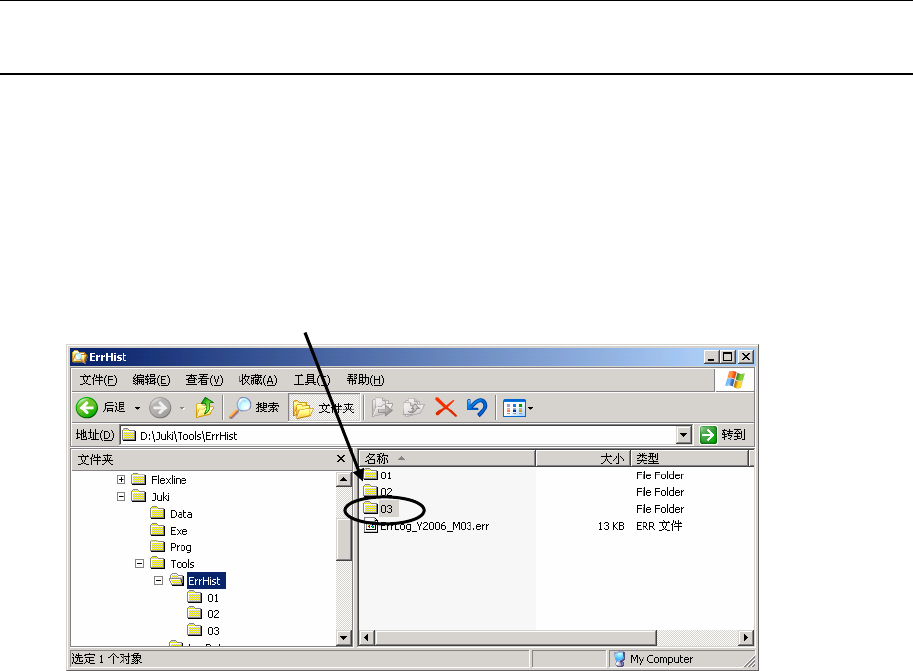

在「D:\juki\Tools\ErrHist」里有以月为单位生成的文件夹，以“出错号码(日-时分
秒).log形式保存。
例）2006 年 3 月 16 日 12 时 34 分 56 秒发生“E650100”错误时：
在 D:\Juki\Tools\ErrHist\03 文件夹中保存的文件：E650100(16-12h34m56s).log。
②删除记录
只保存１个月的记录，之前的旧记录自动删除。
例）进入 3 月份后第一次出错时生成 09 文件夹，将错误记录保存到 03 文件夹中。与此同时
自动删除 1 月份的错误记录 01 文件夹。
③ 错误发生经历文件
画面显示出错/警告提示后，将生成「D:\Juki\Tools\ErrHist」文件夹，以文本形式保存全
月提示记录。此文件与年月对应命名。例如 2006 年 3 月记录为：
D:\Juki\Tools\ErrHist\ErrLog_Y2006_M03.err
