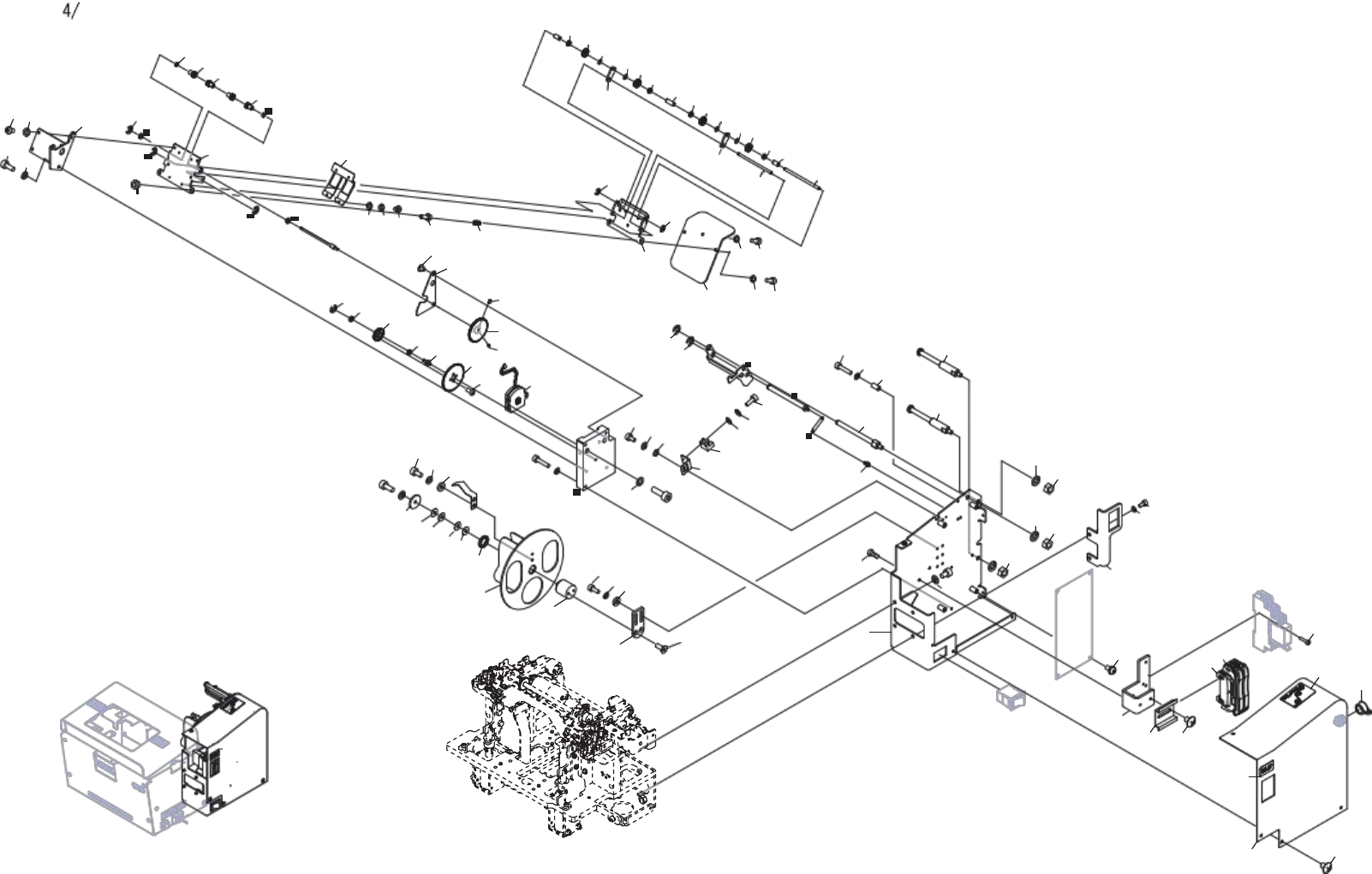

26 PTS-ASU-05
AUTO SPLICING UNIT 4/
 󱈜 󱈜 
41
40
41
26
25 30
67
60 68
43
50
49 48
42
2UGKFW000239
62
61
74
75
76
65
62
13
14
45
45
73
69
66
22
23
46
43
103
104
86
87
82
82
29
28
65
106
107
4
5
28
27
45
45
70
71
12
12
63
64
9
10
61
62
90
89
11
24
72
99
99
64
85
44
38 39
57 58
108
63
63
11
63
18
64
98
64
36
1
94
62
77
37
95
7
105
33
101
32
15
100
102
109
8
20
44
47
60
84
81
90
88
89
83
52
80
51
56
97
92
93
59
34
53
35
59
88
96
21
54
79
78
55
57
19
16
17
6
2
3
27 PTS-ASU-05
AUTO SPLICING UNIT 4/
オートスプライシングユニット 4/
2UGKFW000239
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
2MGKFW089807
1
FRAME
フレーム
2
2MGKFW067000
1
PLATE
プレート
3
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 0 8 ( 3 ｶ ｼﾛ)
4
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
5
W1108D
2
WASHER, FLAT
ワッシャ 平
4 W - 3 (3 ｶ ｼﾛ )
6
2MGKFW080502
1
SHAFT
シャフト
7
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M 0 3 X 0 0 8 ( 3 ｶ ｼﾛ)
8
H5426L
1
BOLT, HEX SOCKET
ボルト 六角穴
M 0 4 X 0 1 0 ( 3 ｶ ｼﾛ)
9
W1106D
1
WASHER, LOCK
ワッシャ スプリング
4 M /M (3 ｶ ｼ ﾛ )
10
W60321
1
WASHER
ワッシャ
WSSM20-4-2
11
S63610
2
SHIM
シム
CIMR4-12-0.2
12
S63611
2
SHIM
シム
CIMR4-12-0.3
13
W1008T
1
WASHER
ワッシャ
WW-12
ｳｪｰﾌﾞﾜｯｼｬ
14
2MGKFW186600
1
HOLDER
ホルダ
15
2MGKFW086001
1
SPRING, PLATE
スプリング 板
16
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 0 6 ( 3 ｶ ｼﾛ)
17
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
18
W1108D
2
WASHER, FLAT
ワッシャ 平
4 W - 3 (3 ｶ ｼﾛ )
19
2MGKFW080400
1
HOLDER
ホルダ
20
2MGKFW080102
1
COVER
カバー
21
K5365R
2
S C R E W , C /R T R U S S
小ネジ 十穴トラス
M 0 3 X 0 0 4 ( 3 ｶ ｼﾛ)
22
H54255
3
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 1 5 ( 3 ｶ ｼﾛ)
23
W1106C
3
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
24
2MGKFW022104
1
GEAR
ギヤ
25
K5175R
4
S C R E W , C /R P A N
小ネジ 十穴鍋
M 0 2 X 0 0 4 ( ｽ ﾃ ﾝ ﾚ ｽ )
26
2MGKFW022003
1
GEAR
ギヤ
27
2MGKFW021901
1
PIN
ピン
28
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
29
S1003D
1
CIR-CLIP
サークリップ
S T -E W - 2 (3 ｶ ｼ ﾛ )
30
AA69S06
1
MOTOR, STEPPING
モータ ステッピング
32
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 1 0 ( 3 ｶ ｼﾛ)
33
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
34
2MGKFW079901
1
BKT
ＢＫＴ
35
H54252
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 0 8 ( 3 ｶ ｼﾛ)
36
W1106C
3
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
37
2MGKFW045302
1
BKT
ＢＫＴ
38
K5258D
4
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M 0 3 X 0 0 5 ( 3 ｶ ｼﾛ)
27 PTS-ASU-05
39
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
40
2MGKFW022203
1
GEAR
ギヤ
41
N4017A
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ
42
2MGKFW080002
1
SHAFT
シャフト
43
H4569A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
44
PJ09071
2
COLLAR
カラー
45
PM91102
4
GEAR
ギヤ
46
S1003D
1
CIR-CLIP
サークリップ
S T -E W - 2 (3 ｶ ｼ ﾛ )
47
PB52943
1
SCRAPER
スクレーパ
48
K5175N
4
S C R E W , C /R P A N
小ネジ 十穴鍋
M 0 2 X 0 0 3 ( ｽ ﾃ ﾝ ﾚ ｽ )
49
W1106B
4
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
50
W1108A
4
WASHER, FLAT
ワッシャ 平
2 M / M X 0 .3 X 4 .3 ( 3 ｶ ｼ ﾛ )
51
2MGKFW045401
1
LEVER
レバー
52
PM04LT1
2
SCREW, ADJUSTING
ネジ 調整
