番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
1 回生抵抗
(10R1,R2,R3) RH500 岩城無線研究所 (25Ω 300W) 3 X AXIS T40723
RESISTOR
R1,2,3/10 IWAKI MUSEN
2 回生抵抗
(10R4,R5,R6) ERF-150WJ101 安川コントロール (100Ω 150W) 3 Y AXIS T4094L
RESISTOR
R4,5,6/10 YASKAWA CONTROL
3
4 ターミナル
(TB30) ZDU2.5/3AN 日本ﾜｲﾄﾞﾐｭｰﾗｰ 8
TERMINAL BLOCK
XT30 WEIDMULLER
5 終端板 ZAP/TW2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
END AND SPEPARATION PLATE WEIDMULLER
6 終端止 WEW35/2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 2
END STOPPER WEIDMULLER
7 マーカーステイ BZH/35 日本ﾜｲﾄﾞﾐｭｰﾗｰ 2
MARKER STAY WEIDMULLER
8 マーカーケース LP3 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
MARKER CASE WEIDMULLER
9 レール TS35×7.5 日本ﾜｲﾄﾞﾐｭｰﾗｰ 1
RAIL WEIDMULLER
10 短絡板 ZQV2.5/2 日本ﾜｲﾄﾞﾐｭｰﾗｰ 4
SHORT STOPPER WEIDMULLER
11 端子台
(TB31) MK3/4KRG 日本ﾜｲドﾐｭﾗｰ 1 温度ﾋｭｰｽﾞ T1051F
TERMINAL
XT 31 WEIDMULLER 接続用
12
13 温度ヒューズ
(M1F11) MTG4A50072C 村田製作所 1 H2002Y
THERMO
FU11/M1 MURATA
14 ファンモーター
(M1FAN10) 109L1224H102 山洋電気 DC24V,0.25A 1 H3012L
FAN MOTOR
EV10/M1 SANYO
15 フィンガーガード 109-019C 山洋電気 2 K1141T
FINGER GUARD SANYO
16 ハウジング SMR-02 日本圧着端子 1 K5041C
HAUJING JST
17 コンタクタ(ピン） BYM-001T-P0.6 日本圧着端子 2 （本） K5532A
CONTACT JST
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 27/27

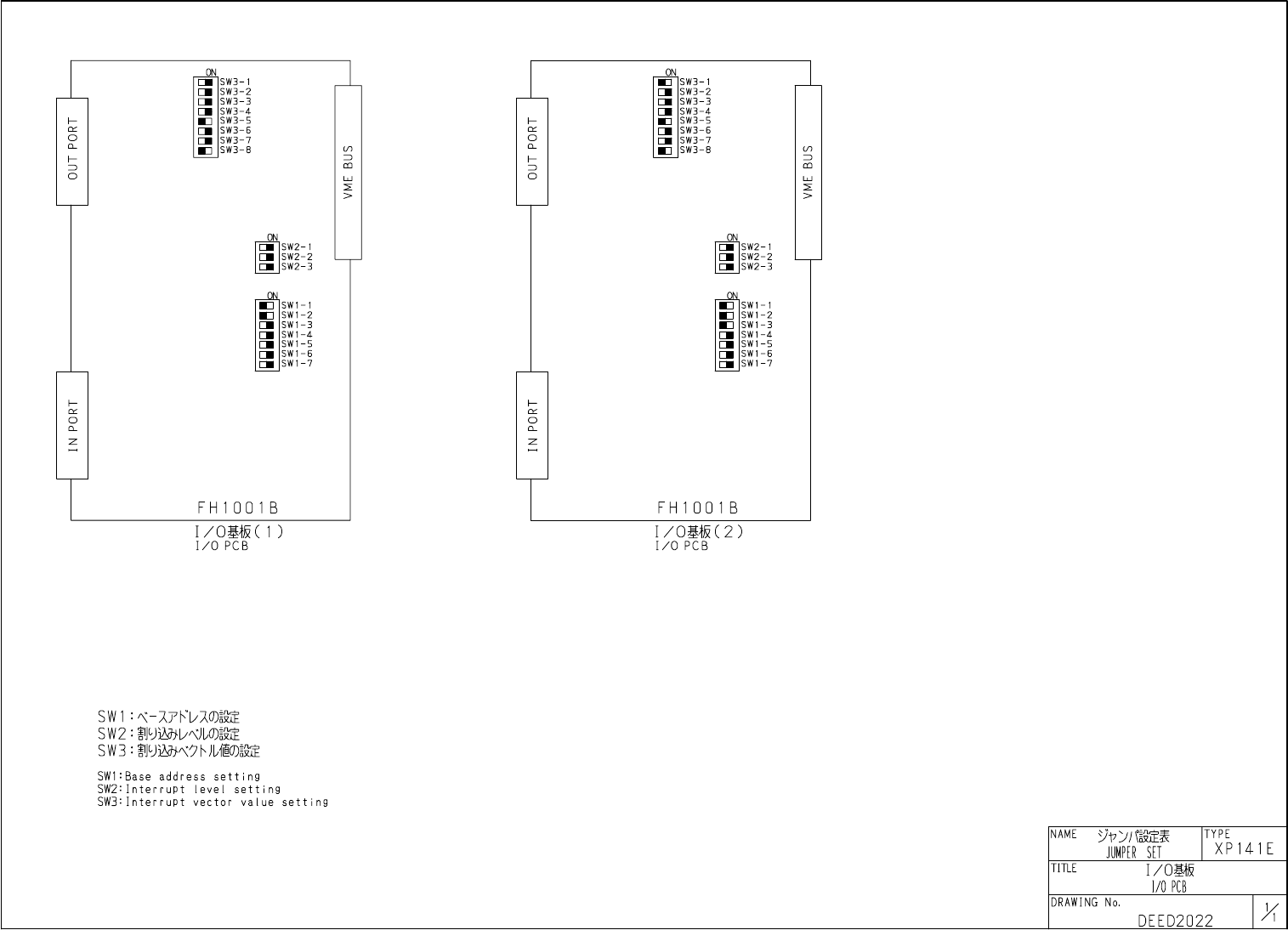

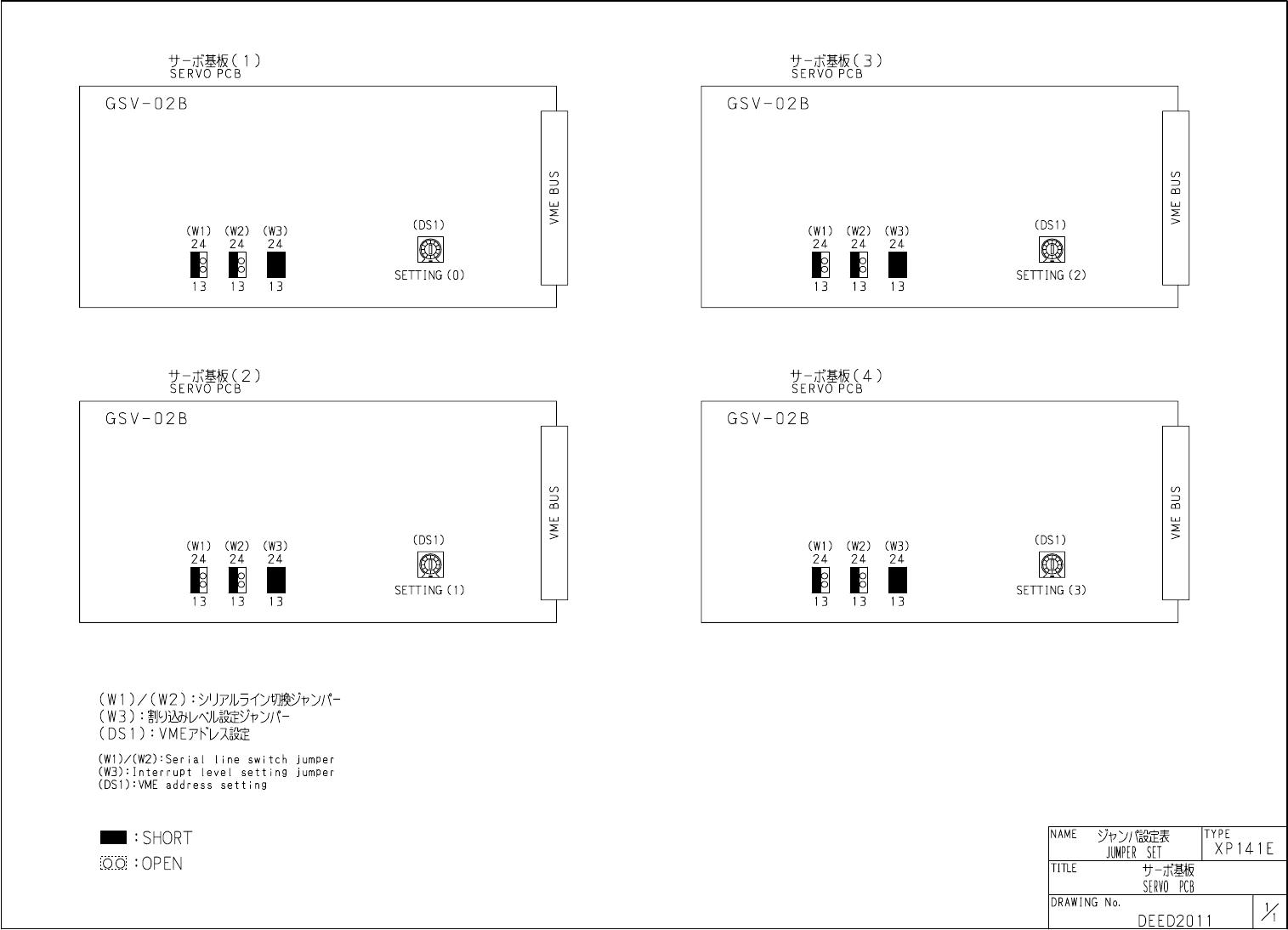

TYPE
RESISITER UNIT XP141E
DRAWING NO.
DEEP2071 1/1
TITLE 回生抵抗ﾕﾆｯﾄ
