5 多应用测量系统 (AQ2200) 控制机架与模块系列 控制机架 AQ2211 控制机架 (3 插槽 ) AQ2212 控制机架 (9 插槽 ) 光源 AQ2200-112 光源模块 (DFB, 1/2 通道 ) AQ2200-131 Grid TLS 模块 (C/L 波段 , 1 通道 ) AQ2200-132 Grid TLS 模块 (C/L 波段 , 2 通道 ) 光功率计 AQ2200-215 光功率计模块 ( 高功率型 +3…

100%1 / 8
4
波长计
可动
反射镜
固定反射镜
内置
参考光源
来自DUT的输入信号
PD1
FFT
PD2
A/D
显示
功率(dBm)
波长
光谱
分束器
功率(V)
时间
干涉信号
λ1
λ2
λ3
λn
原理
迈克尔逊干涉仪结构
横河AQ6150系列波长计基于迈克尔逊干涉仪结构，
通过移动反射镜改变光路的光程差来产生干涉，通
过对干涉信号的探测来对波长进行精确测量。
关键特性
• 波长精度高达±0.2ppm
• 支持CW光、调制光和光滤波器测量
• 高速测量提高生产吞吐量
应用
• WDM传输系统测量
• 激光器/光收发器测量
• 测量系统波长校正
AQ6150系列光波长计
AQ6150B和AQ6151B两款高速、精确、经济高效的测量仪
器，用于电信波长范围(900 ~ 1700nm)内的测量。
规格指标
项目 规格
型号 AQ6150系列
标准(-10) 扩展(-20) 宽量程(-30)
波长
波长范围
1270 ~ 1650nm 1200 ~ 1700nm 900 ~ 1700nm
波长精度 AQ6150B
±0.7ppm (1550nm, ±1pm) ±0.7ppm (1550nm, ±1pm)
±0.7ppm (1550nm
,
±1pm)
±1.5ppm (900nm
,
±1.4pm)
AQ6151B
±0.2ppm (1550nm, ±0.3pm) ±0.2ppm (1550nm, ±0.3pm)
±0.2ppm (1550nm, ±0.3pm)
±1.5ppm (900nm, ±1.4pm)
显示分辨率 0.0001nm 0.0001nm 0.0001nm
功率 功率精度 ±0.5dB (1550nm, -10dBm) ±0.5dB (1550nm, -10dBm) ±0.5dB (1550nm, -10dBm)
线性度 ±0.3dB(1550nm, ≥-30dBm) ±0.3dB(1550nm, ≥-30dBm) ±0.3dB(1550nm, ≥-30dBm)
偏振相关性 ±0.5dB(1550nm) ±0.5dB(1550nm) ±0.5dB(1550nm)
显示分辨率 0.01dB 0.01dB 0.01dB
最多通道数
1024 (单波长型只能测一个波长) 1024 (单波长型只能测一个波长) 1024 (单波长型只能测一个波长)
灵敏度 -40dBm(1270 ~ 1600nm),
-30dBm(1600 ~ 1650nm)
-40dBm(1200 ~ 1600nm),
-30dBm(1600 ~ 1700nm)
-40dBm(1200 ~ 1600nm),
-30dBm(900 ~ 1200nm, 1600 ~ 1700nm)
最大输入功率 +10dBm(总输入功率) +10dBm(总输入功率) +10dBm(总输入功率)
安全输入功率 +18Bm(总输入功率) +18dBm(总输入功率) +18dBm(总输入功率)
AQ6150系列
5
多应用测量系统 (AQ2200)
控制机架与模块系列
控制机架
AQ2211 控制机架 (3插槽)
AQ2212 控制机架 (9插槽)
光源
AQ2200-112 光源模块 (DFB, 1/2通道)
AQ2200-131 Grid TLS 模块 (C/L波段, 1通道)
AQ2200-132 Grid TLS 模块 (C/L波段, 2通道)
光功率计
AQ2200-215 光功率计模块 (高功率型 +30dBm)
AQ2200-212 光功率计模块 (单端口，+15dBm)
AQ2200-222 光功率计模块 (双端口，+15dBm)
AQ2200-232 光功率计探头 (长波长，配合AQ2200-202用)
AQ2200-242 光功率计探头 (短波长，配合AQ2200-202用)
光收发器测量模块
AQ2200-642 收发器接口模块
光衰减器 (ATTN)
AQ2200-312 ATTN 模块 (标准型)
AQ2200-332 ATTN 模块 (内置功率监测)
光开关 (OSW)
AQ2200-421 OSW模块 （1×2/2×2, 2通道）
AQ2200-411 OSW模块 （1×4/1×8）
AQ2200-412 OSW模块 （1×16）
主要模块规格
光源模块(AQ2200-131/-132，AQ2200-112)
项目 规格
产品名 AQ2200-131, AQ2200-132 AQ2200-112
频率(波长)范围
196.25 ~ 191.50 THz
(1527.60 ~ 1565.50nm)
190.95 ~ 186.35 THz
(1570.01 ~ 1608.76nm)
1310nm, 1550nm, 1625nm, 1650nm*
绝对频率(波长)精度 ±2.5GHz(±20pm@1550nm) ±2.5GHz(±21pm@1590nm) ±5nm
光输出功率 +12.5dBm ≥10dBm
输出功率稳定度 ±0.03dB(typ.)(@24小时, ±0.5℃) ±0.005dB（5分钟）
SMSR 45dB(typ.) 35dB以上
* 一个模块可选单通道或双通道，一个通道输出一个波长。
功率计模块(AQ2200-215/-212/-222/-232/-242)
项目 规格
产品名 AQ2200-215 AQ2200-212 AQ2200-222 AQ2200-232 AQ2200-242
通道数 1 1 2 1 1
波长范围 970 ~ 1660nm 800 ~ 1700nm 800 ~ 1700nm 800 ~ 1700nm 400 ~ 1100nm
功率范围 -70 ~ +30dBm -90~+15dBm -90 ~ +15dBm -90 ~ +15dBm –90 ~ +10dBm
精度 ±3% ±2.5% ±2.5% ±1.8% ±2.5%
平均时间 100µs 100µs 100µs 100μs 100µs
ATTN模块(AQ2200-312/-332)
项目 规格
产品名 AQ2200-312 AQ2200-332
波长范围 1200 ~ 1700nm 800 ~ 1370nm 1200 ~ 1700nm 800 ~ 1370nm
插入损耗 ≤ 1.0dB(typ.) 1.6dB ≤ 1.9dB(typ.) 2.3dB
最大衰减量 60dB 45dB 60dB 45dB
衰减精度 ≤ ±0.1dB
OSW模块(AQ2200-411/-412/-421)
项目 规格
产品名 AQ2200-411 AQ2200-412 AQ2200-421
端口 1×4 1×8 1×4 1×8 1×16 1×2 2×2 1×2 2×2
工作波长 1310nm/1550nm 850nm/1310nm 1310nm/1550nm 850nm/1310nm 1310nm/1550nm 850nm/1310nm
插入损耗 ≤1dB(typ.) 1.4dB
AQ2200
综合测量平台

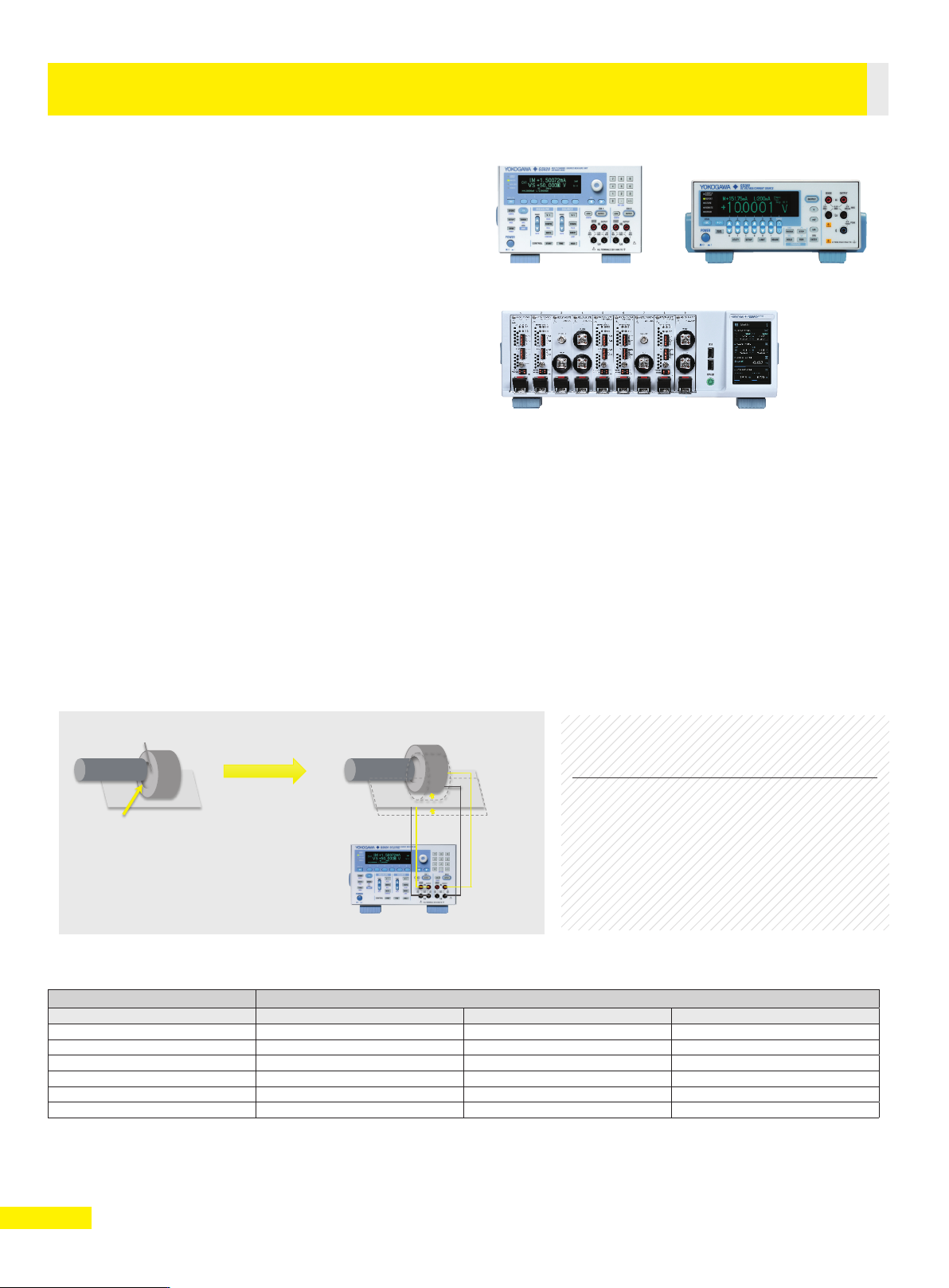

信号源测量单元 SMU
GS820, GS610, GS200
主要特性
• 高精度
• 高稳定性
• 快速响应
• 100,000点最小间隔100μs的任意波形输出
• 从设备同步连接实现通道扩展
• 最小电流量程为200nA时，分辨率可达1pA
应用
• 激光二极管正向电压(Laser diode forward voltage)
• 拐点测试(Kink test)/线性度测试(Slope efciency)
• 门限电流(Threshold current)
• 背光电流(Back facet current)
• 光功率(Optical output power)
• 背光二极管电压降(Back facet voltage drop)
• 背光二极管暗电流(Back facet dark current)
应用实例
光电二极管探测器的校正与测量
GS820可用于评估光通信设备中的光电二极管探测器。它的探测部位非常小，需要精准校正。
而GS820的通道2发生信号驱使传动装置校正光电二极管的同时，通道1测量来自光电二极管的信号并寻找最大探测点，然后修正光
电二极管的位置。
规格
项目 规格
产品名 AQ23811A GS820 GS200
通道数 2 2 1
电压/电流输出范围 ±6V/±600mA ±50V/±3.2A ±32V/±200mA
基本精度 ±0.02% ±0.02% ±0.01%
温度系数 ±0.002% ±0.003% ±0.0008%
工作象限 四象限输出/测量 四象限输出/测量 四象限输出/测量
测量功能 电压、电流、电阻、功率 电压、电流、电阻、功率 电压、电流
GS820
激光
光电二极管
探测部位
测量来自光电
二极管的信号
1)
添加信号至传动装置，并校正光电二极管
使被测电流信号最大化
2)
修正光电二极管在板上的位置3)
激光与探测部位间的缝隙
GS820特性
• 绝缘2通道信号源和测量功能
• 信号源和测量量程
18V 量程机型: 7V/3.2A或18V/1.2A
50V 量程机型: 20V/1.2A或50V/0.6A
• 最小电流量程200nA时，分辨率可达1pA。
• 测试速度快，最小输出间隙100μs
GS200GS820
AQ23012A*
*（模块持续增加中）
