综合测量平台 信号源测量单元 SMU GS820, GS610, GS200 主要特性 • 高精度 • 高稳定性 • 快速响应 • 100,000 点最小间隔 100 μ s 的任意波形输出 • 从设备同步连接实现通道扩展 • 最小电流量程为 200nA 时，分辨率可达 1pA 应用 • 激光二极管正向电压 (Laser diode forward voltage) • 拐点测试 (Kink test)/ 线性度测试 (Slope ef…

100%1 / 8
5
多应用测量系统 (AQ2200)
控制机架与模块系列
控制机架
AQ2211 控制机架 (3插槽)
AQ2212 控制机架 (9插槽)
光源
AQ2200-112 光源模块 (DFB, 1/2通道)
AQ2200-131 Grid TLS 模块 (C/L波段, 1通道)
AQ2200-132 Grid TLS 模块 (C/L波段, 2通道)
光功率计
AQ2200-215 光功率计模块 (高功率型 +30dBm)
AQ2200-212 光功率计模块 (单端口，+15dBm)
AQ2200-222 光功率计模块 (双端口，+15dBm)
AQ2200-232 光功率计探头 (长波长，配合AQ2200-202用)
AQ2200-242 光功率计探头 (短波长，配合AQ2200-202用)
光收发器测量模块
AQ2200-642 收发器接口模块
光衰减器 (ATTN)
AQ2200-312 ATTN 模块 (标准型)
AQ2200-332 ATTN 模块 (内置功率监测)
光开关 (OSW)
AQ2200-421 OSW模块 （1×2/2×2, 2通道）
AQ2200-411 OSW模块 （1×4/1×8）
AQ2200-412 OSW模块 （1×16）
主要模块规格
光源模块(AQ2200-131/-132，AQ2200-112)
项目 规格
产品名 AQ2200-131, AQ2200-132 AQ2200-112
频率(波长)范围
196.25 ~ 191.50 THz
(1527.60 ~ 1565.50nm)
190.95 ~ 186.35 THz
(1570.01 ~ 1608.76nm)
1310nm, 1550nm, 1625nm, 1650nm*
绝对频率(波长)精度 ±2.5GHz(±20pm@1550nm) ±2.5GHz(±21pm@1590nm) ±5nm
光输出功率 +12.5dBm ≥10dBm
输出功率稳定度 ±0.03dB(typ.)(@24小时, ±0.5℃) ±0.005dB（5分钟）
SMSR 45dB(typ.) 35dB以上
* 一个模块可选单通道或双通道，一个通道输出一个波长。
功率计模块(AQ2200-215/-212/-222/-232/-242)
项目 规格
产品名 AQ2200-215 AQ2200-212 AQ2200-222 AQ2200-232 AQ2200-242
通道数 1 1 2 1 1
波长范围 970 ~ 1660nm 800 ~ 1700nm 800 ~ 1700nm 800 ~ 1700nm 400 ~ 1100nm
功率范围 -70 ~ +30dBm -90~+15dBm -90 ~ +15dBm -90 ~ +15dBm –90 ~ +10dBm
精度 ±3% ±2.5% ±2.5% ±1.8% ±2.5%
平均时间 100µs 100µs 100µs 100μs 100µs
ATTN模块(AQ2200-312/-332)
项目 规格
产品名 AQ2200-312 AQ2200-332
波长范围 1200 ~ 1700nm 800 ~ 1370nm 1200 ~ 1700nm 800 ~ 1370nm
插入损耗 ≤ 1.0dB(typ.) 1.6dB ≤ 1.9dB(typ.) 2.3dB
最大衰减量 60dB 45dB 60dB 45dB
衰减精度 ≤ ±0.1dB
OSW模块(AQ2200-411/-412/-421)
项目 规格
产品名 AQ2200-411 AQ2200-412 AQ2200-421
端口 1×4 1×8 1×4 1×8 1×16 1×2 2×2 1×2 2×2
工作波长 1310nm/1550nm 850nm/1310nm 1310nm/1550nm 850nm/1310nm 1310nm/1550nm 850nm/1310nm
插入损耗 ≤1dB(typ.) 1.4dB
AQ2200
综合测量平台
信号源测量单元 SMU
GS820, GS610, GS200
主要特性
• 高精度
• 高稳定性
• 快速响应
• 100,000点最小间隔100μs的任意波形输出
• 从设备同步连接实现通道扩展
• 最小电流量程为200nA时，分辨率可达1pA
应用
• 激光二极管正向电压(Laser diode forward voltage)
• 拐点测试(Kink test)/线性度测试(Slope efciency)
• 门限电流(Threshold current)
• 背光电流(Back facet current)
• 光功率(Optical output power)
• 背光二极管电压降(Back facet voltage drop)
• 背光二极管暗电流(Back facet dark current)
应用实例
光电二极管探测器的校正与测量
GS820可用于评估光通信设备中的光电二极管探测器。它的探测部位非常小，需要精准校正。
而GS820的通道2发生信号驱使传动装置校正光电二极管的同时，通道1测量来自光电二极管的信号并寻找最大探测点，然后修正光
电二极管的位置。
规格
项目 规格
产品名 AQ23811A GS820 GS200
通道数 2 2 1
电压/电流输出范围 ±6V/±600mA ±50V/±3.2A ±32V/±200mA
基本精度 ±0.02% ±0.02% ±0.01%
温度系数 ±0.002% ±0.003% ±0.0008%
工作象限 四象限输出/测量 四象限输出/测量 四象限输出/测量
测量功能 电压、电流、电阻、功率 电压、电流、电阻、功率 电压、电流
GS820
激光
光电二极管
探测部位
测量来自光电
二极管的信号
1)
添加信号至传动装置，并校正光电二极管
使被测电流信号最大化
2)
修正光电二极管在板上的位置3)
激光与探测部位间的缝隙
GS820特性
• 绝缘2通道信号源和测量功能
• 信号源和测量量程
18V 量程机型: 7V/3.2A或18V/1.2A
50V 量程机型: 20V/1.2A或50V/0.6A
• 最小电流量程200nA时，分辨率可达1pA。
• 测试速度快，最小输出间隙100μs
GS200GS820
AQ23012A*
*（模块持续增加中）
6
历史存储
分段存储技术，可查找并再现逝去的异常波形。
强大的运算分析与统计
自定义解码与周期统计等功能，详细分析时序与波形特性。
强大滤波功能，有效去除干扰
相关产品

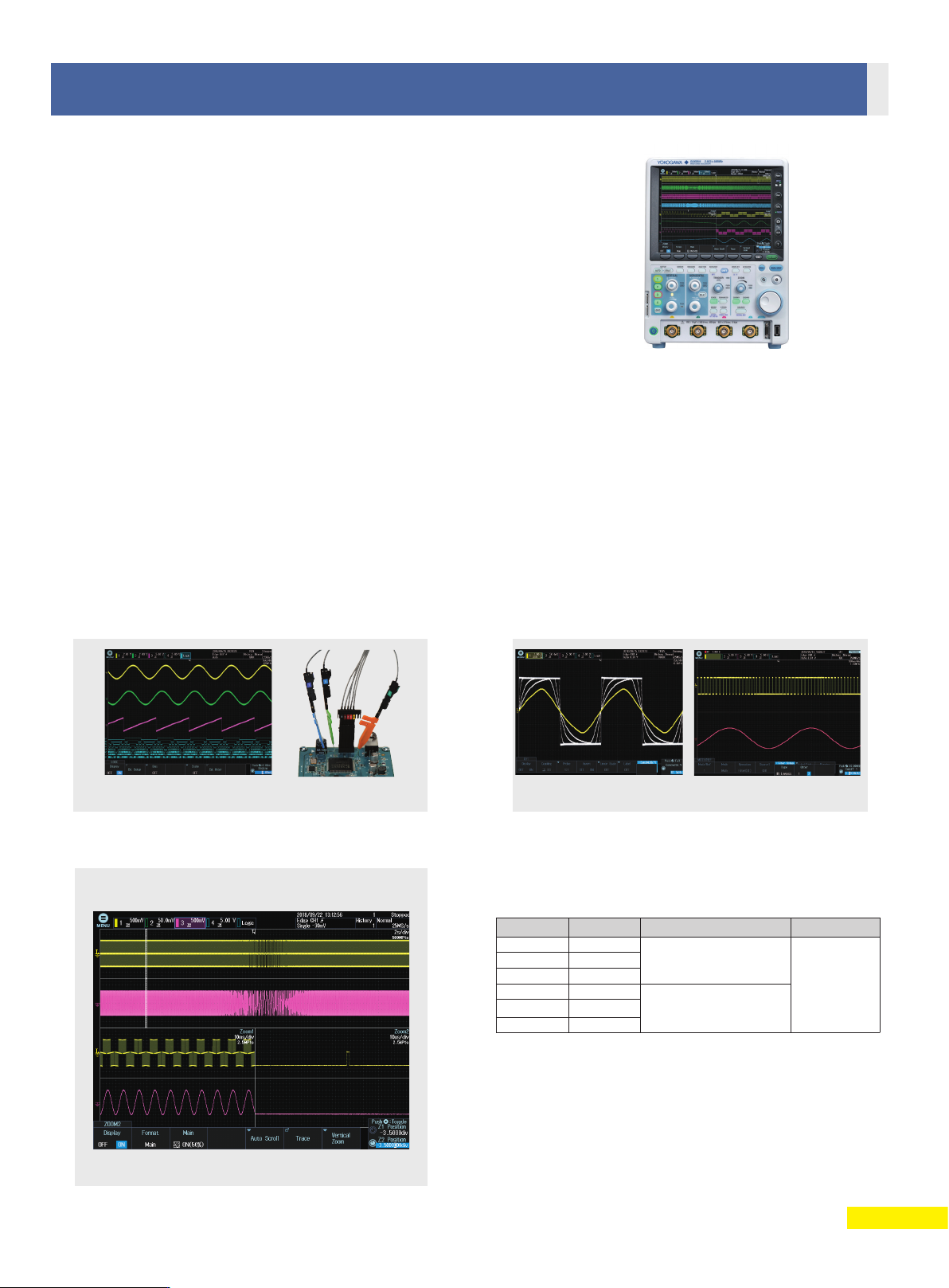

混合型号示波器 (DLM3000)
主要特性
设计精巧&操作简便
• 立式设计，不占空间
• 结构紧凑，轻巧便携
• 电容触摸屏与传统按键结合，易学易用
• 嵌入式操作系统，响应速度快且运行稳定
模拟信号测量+逻辑信号测量
灵活的MSO技术，组合测试模拟与数字信号
支持多种串行总线信号：I
2
C，SPI，UART等，自定义串行总
线解码。
应用
长存储
长时间、高采样捕捉驱动电路过程波形，波形像素高，放大查
看细节不失真。
丰富的触发功能
多通道组合触发，同时监控多路信号，高效捕捉任何异常。
灵活的MSO技术，模拟信号与逻辑信号同时测量
双放大窗口，高倍率缩放，清晰查看波形细节
3通道模拟 + 8位逻辑
逻辑探头连接示例 使用内置滤波器处理
通过运算对PWM波形进行滤波
输入信号
运算波形
可以实时放大500M点的波形
最大 × 200,000,000
以20毫秒和100微秒跨度显示20秒测量波形的细节。
规格
型号名称 频率带宽 输入端口 最高采样率
DLM3022 200MHz
2个模拟通道
2.5GS/s
DLM3032 350MHz
DLM3052 500MHz
DLM3024 200MHz
4个模拟通道/3个模拟通道+
8个逻辑通道
DLM3034 350MHz
DLM3054 500MHz
DLM3000
7
