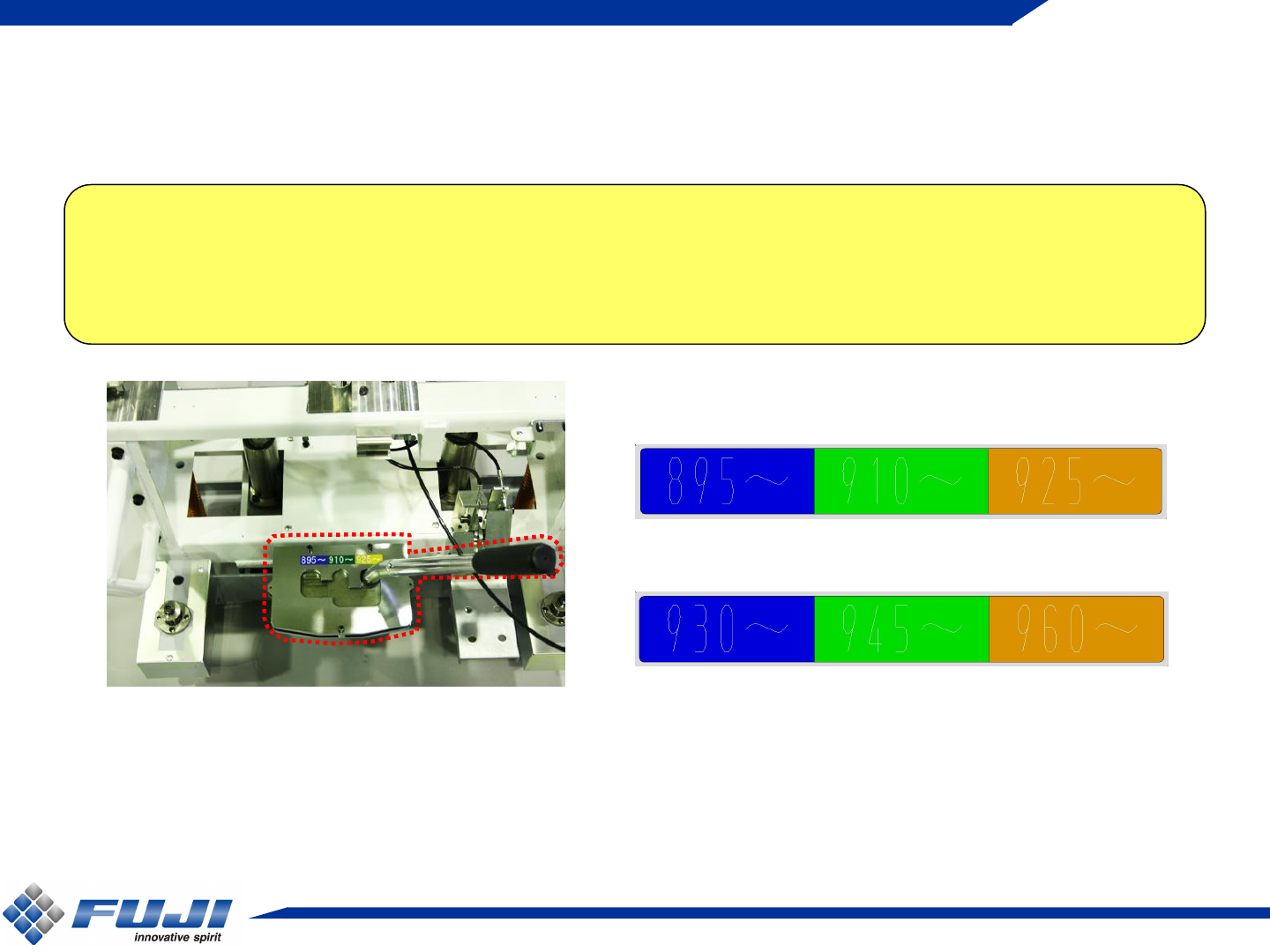

高度变更功能
・使用3位置调整杆的高度变更功能
⇒ 也对应规格外高度
※高度公差值是搬运高度基准(900mm、950mm)的调整范围-5mm～+15mm
※对应900mm、950mm的NXT电路板搬运高度
对应950mm时需要在PCU本体以及导轨部分追加垫片
930～
945～ 960～
895～ 910～
925～
900规格
950规格
Copyright c 2010 by FUJI MACHINE MFG. CO., LTD. All Rights Reserved
5
导轨基准的简单安装
・ 通过设置PCU导轨，能够以基座基准进行PCU的连接
⇒ 即使存在地面平坦度问题也能够对应
4M基座时
※2M基座时为1个
575mm
180mm
83mm
※4M基座时不能同时进行第2和第3模组的料站更换
※不能进行跨基座模组的料站更换
Copyright c 2010 by FUJI MACHINE MFG. CO., LTD. All Rights Reserved
6
规格
PCU
尺寸
(mm)
1150(D)
×
637(W)
×
975(H)
PCU
重量
90kg
PCU
导轨
根据需要准备
(2M
基座：
1 / 4M
基座：
2)
托架类型／
料斗类型
出厂时选择
M3
类型／
M6
类型
出厂时选择
料站托架
搭载数量
M3
类型：
2
台
/ M6
类型：
1
台
电路板搬运高度
出厂时选择
900mm
／
950mm(
以搬运高度为基准
)
※950mm
时在
PCU
本体以及导轨部分追加垫片对应
→
根据搬运高度对应
高度公差值
相对基准高度
-5mm
～
+15mm
PCU
制动器
选购件
