Copyright c 2010 by FUJI MACHINE MFG. CO., LTD. All Rights Reserved 6 规格 PCU 尺寸 (mm) 1 150(D) × 637(W) × 975(H) PCU 重量 90kg PCU 导轨根据需要准备 (2M 基座： 1 / 4M 基座： 2) 托架类型／料斗类型出厂时选择 M3 类型／ M6 类型出厂时选择料站托架搭载数量 M3 类型： 2 台 / …

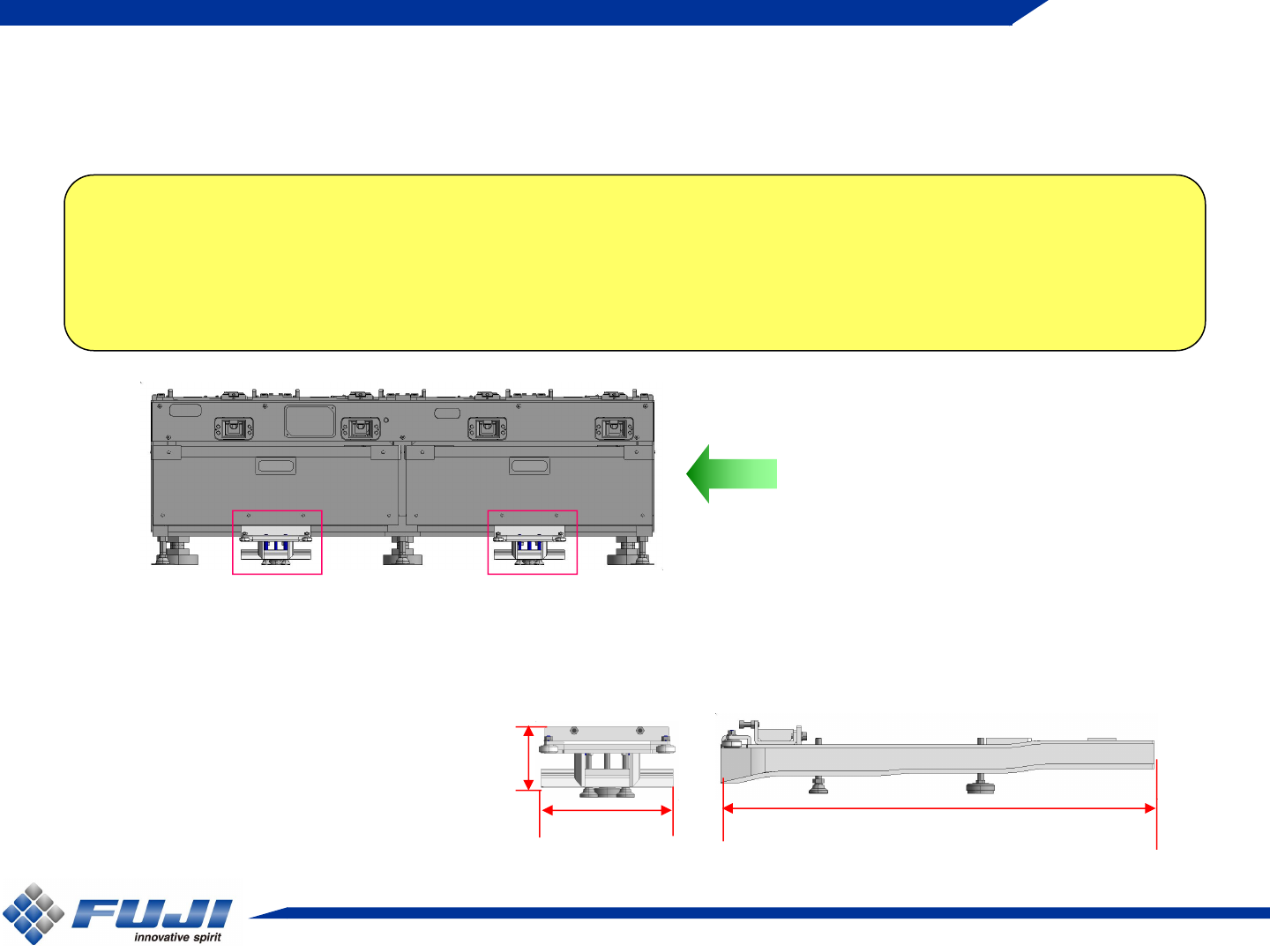

导轨基准的简单安装

・通过设置PCU导轨，能够以基座基准进行PCU的连接

⇒ 即使存在地面平坦度问题也能够对应

4M基座时

※2M基座时为1个

575mm

180mm

83mm

※4M基座时不能同时进行第2和第3模组的料站更换

※不能进行跨基座模组的料站更换

规格

PCU

尺寸

(mm)

1150(D)

637(W)

975(H)

PCU

重量

90kg

PCU

导轨

根据需要准备　

(2M

基座：

1 / 4M

基座：

托架类型／

料斗类型

出厂时选择

类型／

类型

出厂时选择

料站托架

搭载数量

类型：

台

/ M6

类型：

台

电路板搬运高度

出厂时选择

900mm

／

950mm(

以搬运高度为基准

)

※950mm

时在

PCU

本体以及导轨部分追加垫片对应

→

根据搬运高度对应

高度公差值

相对基准高度

-5mm

～

+15mm

PCU

制动器

选购件

限制事项

现有的PCU

PCUⅡ

有PCU导轨

○

无PCU导轨

○

×(不可)

◆导轨有无和PCU对应可否

◆是否需要取下导轨

料盘单元-M

更换台车

料盘单元-LT

料盘单元-L

MWU

MCU

PCU导轨

○ ※

○

○：不需要取下　×：需要取下

※使用料盘单元-M更换台车是以半拉出模组作为基本条件的，在不能半拉出的情况下使用时

需要取下导轨。

◆ 关于对应PCUⅡ的PSU

通过在现有PSU上安装垫片和导轨后对应。

在安装了垫片和导轨后现有的PCU仍可使用。
