故障检修 1-9 1-6 其它错误 现象 原因 措施 ① 启 动 START/停 止 STOP 开 关 不 起 作 用 。 因安全方面措施， 开关相反一侧 的安全盖打开时，开关为无效。 关闭开关相反一侧的安全盖。 ② 不能浏览数据库。 在“程序编辑”的“环境设置” 中设定数据库文件不正确。 要正确设定 “编辑程序”的 “文件” / “环境设定” 的 “数据库文件” 。 另外， 确认是否已选中“使用” 。 (参见『操作手册Ⅱ』2-5-3 …
故障检修
1-8
1-5 标记（BOC标记、IC标记）识别错误
原因 措施
① 标记脏污。 ① 管理好基板，勿使标记脏污。
另外，重新设定标记的吸嘴滤波水平。(参见
『操作手册Ⅱ』2-5-2-3 章)
② 标记的 X，Y 坐标输入错误。 ② 重新设定标记的 X，Y 坐标。
由于变更标记坐标时贴片坐标也会发生变
化，因此，在标记坐标变更后务必重新确认
贴片坐标。
③ 标记检测框设定错误。
尤其是检测框很小时，由于基板夹紧时基板位
置偏移，标记容易超出检测框范围。另外，标
记四周有与标记相同的颜色时，应在考虑夹紧
时的误差(含基板自身偏移)后，决定检测框范
围的大小。
③ 重新设定标记检测框。
(参见『操作手册Ⅱ』2-5-2-3 章)
④ 标记材质不好。 ④ 确认标记材质。
确认标记规格是否符合 1-4-5 章的 “3.识别
用标记”中叙述的条件。
另外，标记的涂层可以是透明的抗氧化涂层、
镀镍、镀锡、镀金、热空气水平焊接涂层之
一。
⑤ 标记极性设定错误。
将白色标记设定为黑色标记，或将黑色标记
(陶瓷基板时)设定为白色标记。
⑤ 重新设定极性。
※ 再次按下在最初标记示教时按的 HOD
［CAMERA］按钮，转换极性。
(参见『操作手册Ⅱ』2-5-2-3 章)
⑥ OCC 脏污。
或者偏光滤镜设定错误。
⑥ 清扫 OCC。
或者重新调整偏光滤镜。
(参见『操作手册Ⅱ』5-3-10 章)
故障检修
1-9

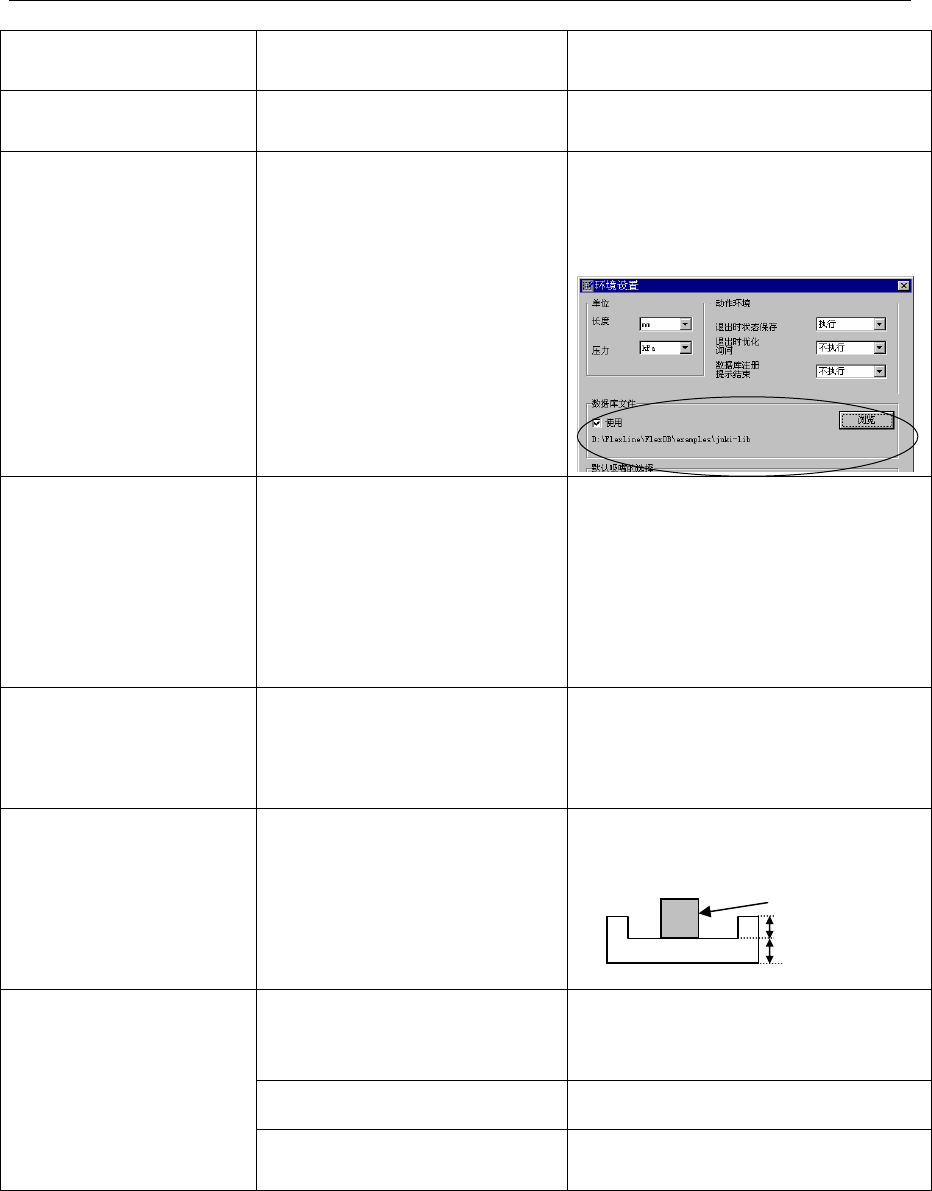

1-6 其它错误
现象 原因 措施
① 启动 START/停止
STOP 开关不起作用。
因安全方面措施，开关相反一侧
的安全盖打开时，开关为无效。
关闭开关相反一侧的安全盖。
② 不能浏览数据库。 在“程序编辑”的“环境设置”
中设定数据库文件不正确。
要正确设定“编辑程序”的“文件”/
“环境设定”的“数据库文件”。另外，
确认是否已选中“使用”。
(参见『操作手册Ⅱ』2-5-3 章)
③ 对已执行过优化的程
序再次实施优化后，原
设置的送料器配置出
现变化。或者想要改变
原有送料器配置，但即
使进行优化,也不能优
化。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
(参见『操作手册Ⅱ』2-4-1-2-1 章)
④ 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
(参见『操作手册Ⅱ』2-3-3-4 章)
⑤ 在连接器的情况下，定
心时元件碰到激光。
“元件数据”的“吸取深度”设
定错误。
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
① 元件的纵横尺寸颠倒
① 输入长宽尺寸时，应考虑符合元件
供应角度要求。(参见『操作手册Ⅱ』
2-3-5 章)
② 激光表面脏污。 ② 清扫激光表面。
⑥ 无法测量元件。
③ 吸嘴选择错误。 ③ 重新选择吸嘴。
(参见『操作手册Ⅱ』1-4-1-5 章)
ノズル
吸着深さ
部品高さ
吸嘴
吸取深度
元件高度
故障检修
1-10
现象 原因 措施
①“元件数据”的“元件高度”设定错
误。
①元件高度中输入从吸嘴下底面
到元件下底面（含引脚）为止的尺
寸。
②滑梭示教错误。 ②重新设定“机器设置”的“设定
组”/“MTC 滑梭吸取位置”。（参
见『操作手册Ⅱ』4-4-4-5 章）
⑦不能吸取 MTC/MTS 供
应的元件。
③吸嘴选择错误。 ③设置可稳定吸取的吸嘴。（参见
『操作手册Ⅱ』1-4-1-5 章）
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
⑧不同时吸取。
② 正在进行吸取位置校正确认。这时，
由于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“附加信息”
中，将“吸取位置校正”设定为“不
执行”。（参见『操作手册Ⅱ』
2-3-5-2-4 章）
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
例如： 在 500 号吸嘴情况下，如果
LNC60 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
