– 133 – HIGH SP E ED HEAD (DDH V9 ) 1509-002 DET AIL”B” 534 U04

100%1 / 176
– 132 –

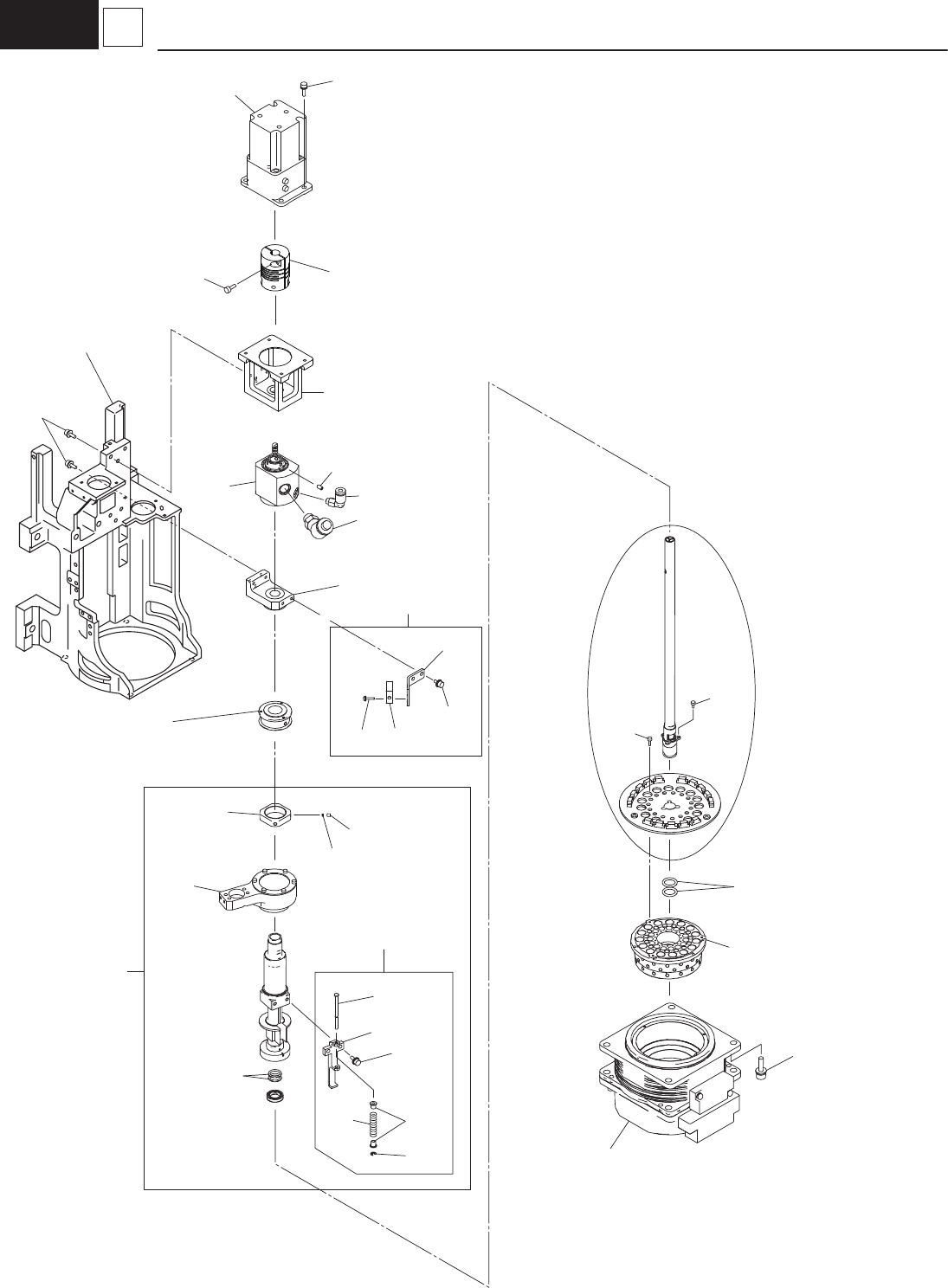

G1
6 DD Motor
1509-002
517
587
5A8
507
584
5A3
599
See Fig. G1-
4
Key No.34
3
See Fig. G1-4
Key No.313
B
584
501
See Fig. G1-
5
Key No.429
577
522
557
504
551
508
548
537
575
536
U37
M31
591
556
569
598
560
535
561
550
523
510
563
562
589
597
546
520
524
B0206

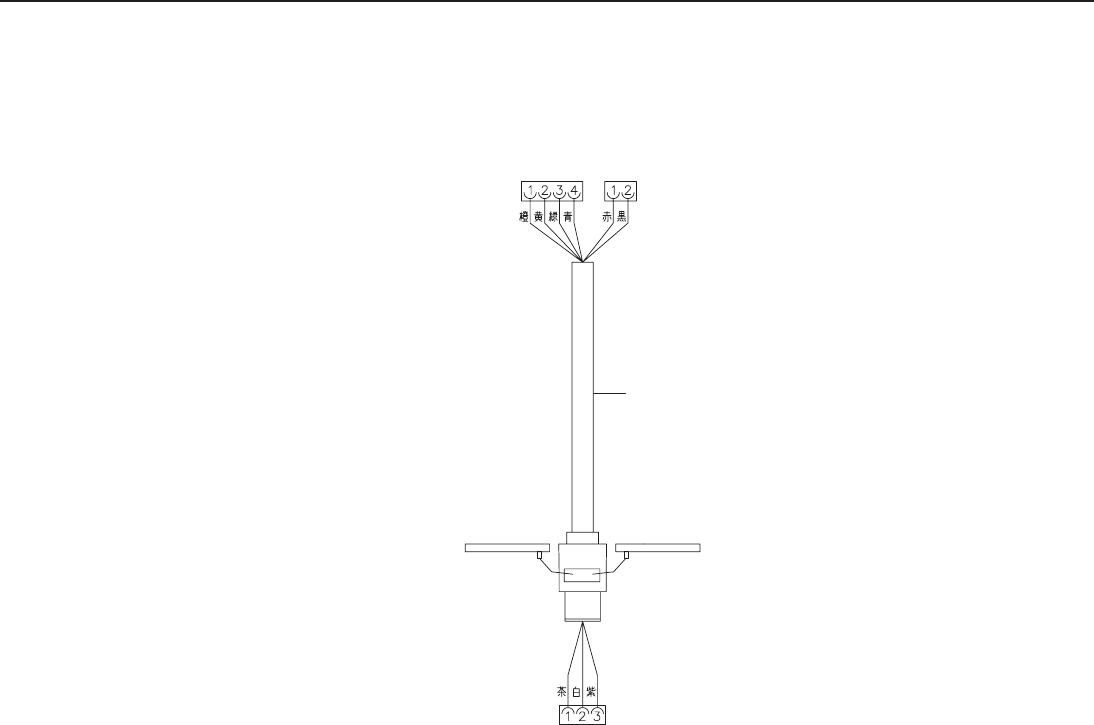

– 133 –
HIGH SPEED HEAD (DDH V9)
1509-002
DETAIL”B”
534
U04
– 134 –
G1
6 DD Motor
1509-002
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
501 KYA-M701M-00 1006331E DD_MOTOR_TORQUE 1 M31
504 KYB-M701T-00 225F0702 PIPE FITTINGS 1
507 KYB-M7059-00 221C0080 SET_SCREW 1
508 KYB-M702S-00 1005AB0A PIPE_FITTINGS 1
510 KYB-M700U-00 1006331J ASSY_CENTER_SPLINE 1
517 KYB-M7027-00 0916D30T SLIP RING 1 U37
520 KYA-M701T-00 1006331Q ASSY_NS_ORG_SENS 1
522 KYB-M704G-00 226A0293 SEAL 2
523 KYB-M705L-00 226A0190 SEAL 2
524 KYA-M7010-00 10063005 ASSY,SENSOR B0206 1 B0206
534 KYA-M700H-00 1006331R ASSY-SHAFT 1
535 KYB-M700J-00 0916DK21 ROD 1
536 KYA-M701R-00 1006331M ASSY_CENTER_BLK 1
537 KYA-M701S-00 1006331N ASSY_SLIPRING_BLK 1
546 KYB-M7037-00 1006D30Y BRACKET_NS_SENS 1
548 KYB-M7036-00 1006331Z ASSY_COUPLING 1
550 KYB-M7033-00 1006331U ASSY_ROLLER_REST 1
551 KYB-M702T-00 1005AB0F PIPE_FITTINGS 1
556 KYB-M7046-00 221G0206 NUT 1
557 KYB-M7030-00 1006331H ASSY_UPDOWN_HOLDER 1
560 KYB-M702E-00 0916DK28 ROD 1
561 KYB-M7038-00 1006D312 SPRING_COMP_PUS 1
562 90440-01J020 221KA002 CIRCLIP 1
563 KYB-M7043-00 216A1582 COLLAR 2
569 KYB-M91C4-00 211E1117 SPACER 2
575 90990-01J119 221AA333 BOLT,HEX.SOCKET HEAD 3
577 90112-02J006 221AA001 BOLT,HEX.SOCKET HEAD 3
584 91312-03010 221AA007 BOLT,HEX.SOCKET HEAD 10
587 91312-05016 221AA031 BOLT,HEX.SOCKET HEAD 4
589 90990-11J011 221DA059 SCREW,PAN HEAD WW 2
591 90990-02J019 221CA026 SCREW,SET 2
597 90990-01J138 221AA099 BOLT,HEX.S/H WW 2
598 90990-01J139 221AA092 BOLT,HEX.S/H WW 2
599 90990-01J140 221AA095 BOLT,HEX.S/H WW 4
5A3 92902-03200 221HA103 WASHER,PLAIN 6
5A8 92902-05200 221HA105 WASHER,PLAIN 4
