R系列快速编程指南
7
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
如何创建圆弧如何创建圆弧
线起始点 线结束点
圆弧点
先决条件先决条件
系统处于教导模式下。参考第3页上的“如何从运行模式切换至教导模式”。

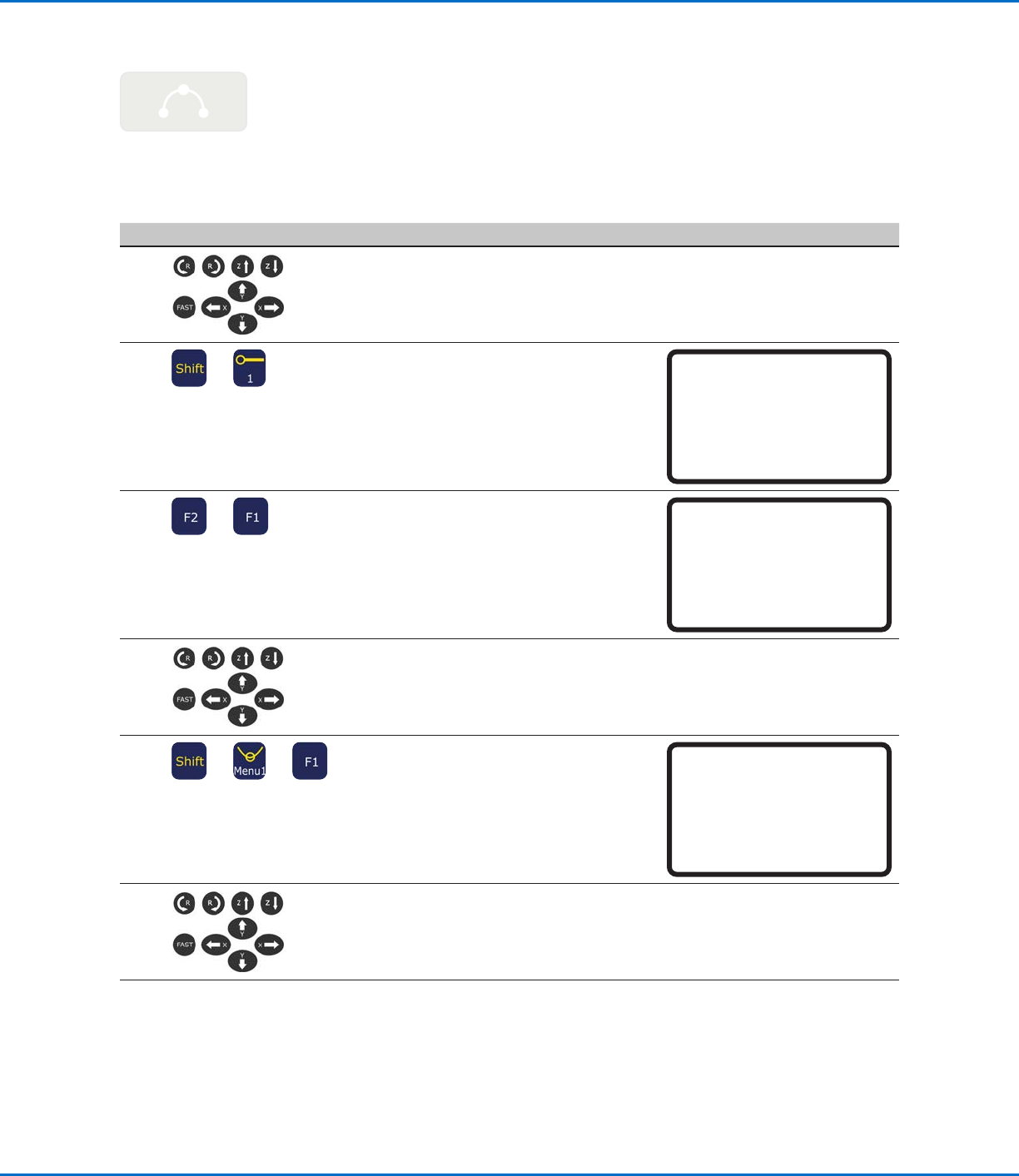

## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
· 将针头缓慢移动至起始点胶点的XYZR坐
标（线起始点点）。
2
> >
· 按下“切换 > 1 键记录线起始点点位
置。
· 根据需要更改XYZR坐标。
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
3
> >
· 按下F2 键可转至线起始点参数界面。
· 按下F1，保存并退出。
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
R Speed: 360.0 deg/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4
· 将针头缓慢移至圆弧顶点（圆弧点）的
XYZR坐标。
5
> > > >
· 按下切换 > MENU1键作为弧线点登记位
置。
· 根据需要更改XYZR坐标。
· 按下F1，保存并退出。
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F3] Current
6
· 将针头缓慢移至弧线结束（线结束）
XYZR位置。
转下页
R系列快速编程指南
8
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
如何创建圆弧（续）如何创建圆弧（续）
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
7
> >
· 按下切换> 3 键记录线结束点的位置。
· 根据需要更改XYZR坐标。
Line End 1/4
----------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
8
> >
· 按下F2 键通过线结束点参数界面。
· 按下F1，保存并退出。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
9
> >
· 按下“切换 > 终止”键，记录程序终
止。
10
· 按下“启动”运行程序。
R系列快速编程指南
9
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
如何划圆如何划圆
先决条件先决条件
系统处于教导模式下。参考第3页上的“如何从运行模式切换至教导模式”。
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> > > >
或 或
· 按下”Shift”键 > 4键，可打开划圆
菜单。
· 按下F1 键，通过选定划圆直径上的三个
点划圆。
· 按下F2 键，通过输入圆心的位置坐标
划圆。
Circle
------------------------------
[F1] 3-Point [F2] Center Point
------------------------------
2
· 按照显示屏上的指示输入XYZR坐标。
3
> >
· 按下F2进入划圆参数界面。
· 按下F1，保存并退出。
Circle 5/5
------------------------------
Retract Distance: 0.00 mm
Retract Low: 10.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
4
> >
· 按下“切换 > 终止”键，记录程序终
止。
5
· 按下“启动”运行程序。
