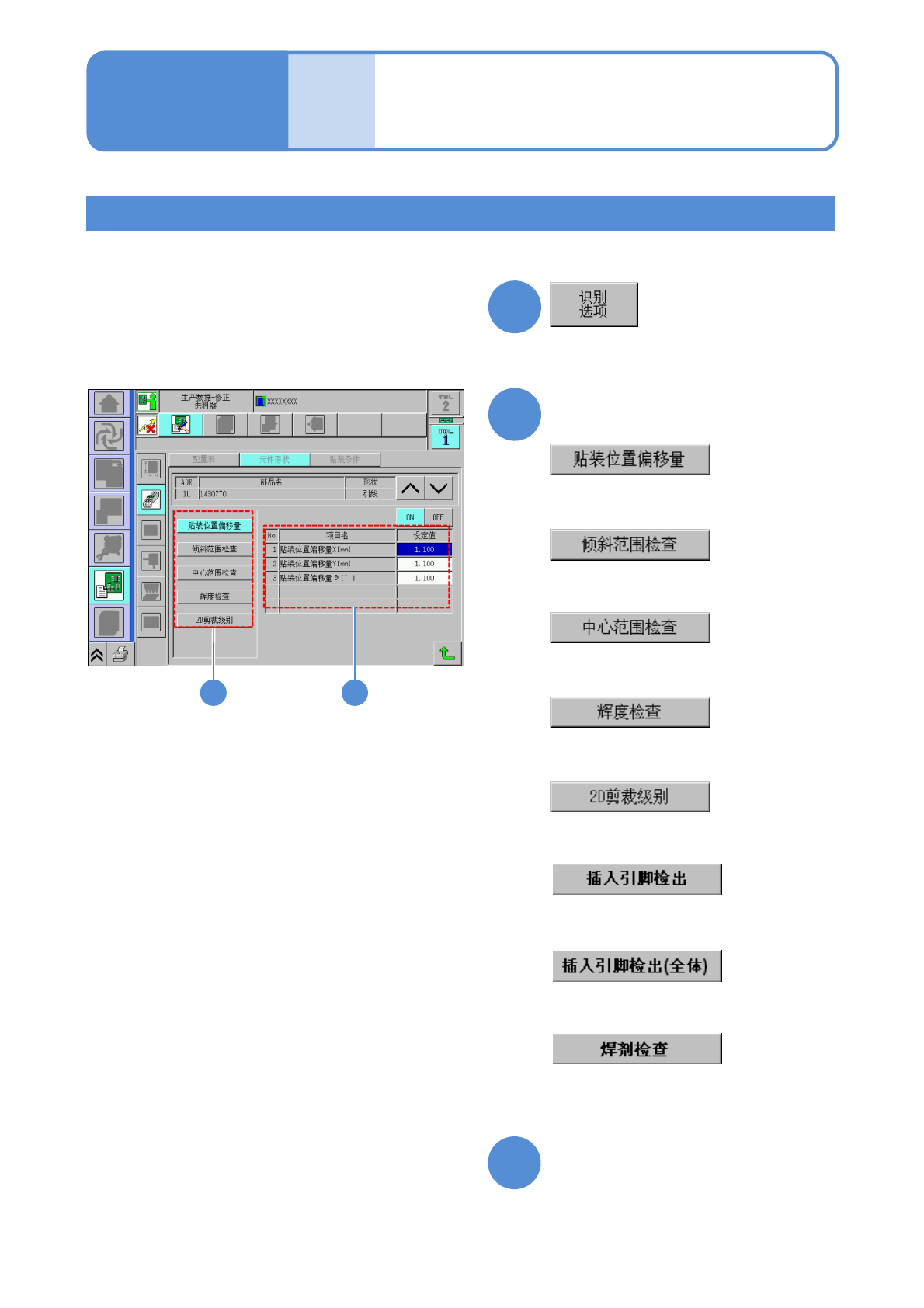

选择确认项目
●选择贴装位置偏移量数据，
显示相关数据。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
元件形状数据的修改 2
方形芯片元件 2
3
对识别选项数据进行确认、修改。
●选择插入引脚检测，
显示相关数据。
●选择插入引脚（全体），
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
5
修改必要的项目
NPM-D3 EJM6DC-MB-06O-04
6-1-8-4
NPM-D3 EJM6DC-MB-06O-04
数据
修改
操作篇
6-1-8
6-1-8-5
元件形状数据的修改 3
引脚元件 1
C
B
A
B2
引脚信息
1: 上边的引脚数量
2: 右边的引脚数量
3: 下边的引脚数量
4: 左边的引脚数量
●单位: 个
3
A
元件信息
(→P.6-1-8-1)
引脚数量
■ 扩大图
B
C
F
D
E
D
1: 上边的引脚长度
2: 右边的引脚长度
3: 下边的引脚长度
4: 左边的引脚长度
●单位:mm
引脚长度
E
1: 上边的引脚宽度
2: 右边的引脚宽度
3: 下边的引脚宽度
4: 左边的引脚宽度
●单位:mm
引脚宽度
F
1: 上边的引脚间距
2: 右边的引脚间距
3: 下边的引脚间距
4: 左边的引脚间距
●单位:mm
引脚间距
修改画面上的数据
●轻触画面，显示输入画面。
1
4
