SPECIALISTS IN
SCREEN & STENCIL PRINTING
MCU with iPAG & APS.
Closed Loop Print Head.
Stencil Cleaning System.
SPECIALISTS IN
SCREEN & STENCIL PRINTING
Technische Daten / Technical Data
Maschinendimensionen / Machine dimensions
LängexBreitexHöhe/Length x width x height
Gewicht
*
/ Weight
*
1180x1840x1606mm;46”x 72.5” x 63,3”
ca.1230kg;Approx. 2800 lbs
Installationsanforderungen / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Absicherung / Fuse protection
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
400V,50/60Hz(or208VforUSA)
3L+N+PE
2 kW
16A
5 - 10 bar, 8mmSchlauch;tube 87 to 145 PSI, 5/16 tubing
1,6Nm³/h
Druckparameter / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Druckvarianten / Print modes
1-300mm/s;.350 -12 in/s
40-250N;2.2 lbs – 56 lbs
Mehrfachdruck;;Multiple print
Wechseldruck;Alternating print
Schablonen- und Druckgutdimensionen / Stencil- and print material dimensions (X/Y)
Rahmengrößemin.**/Frame size min.
Rahmengrößemax./Frame size max.
Druckformat min. / Print format min.
Druckformatmax.***/Print format max.***
Druckformat Dual Lane / Print format Dual Lane max.
Druckgutstärke**** / Substrate thickness****
Druckgutform / Substrate shape
Positionierung / Positioning
450x450mm;17.5” x 17.5”
740x800mm;31” x 35”
80x50mm;3.1” x 2.0”
510x510mm;20” x 20”
400x253mm;15.7” x 10”
0,2-6mm;.008” - .234”
Rechteckig, Durchbrüche < 3 mm
Rectangular, openings < 3 mm
OptischeMarkenerkennung;Fiducial recognition
Systemfähigkeit / System capability *****
Maschinenfähigkeit / Machine capability
Prozessfähigkeit / Process capability
Taktzeit / Cycle time
±12,5μm@6Sigma;C
mK
≥ 2.00
±20,0μm@6Sigma;C
pK
≥ 2.00
9s+Druck; 9 s + print time
Betriebsbedingungen / Operating conditions
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C+/-10°C;77F +/- 50F
50%+/-20%(nichtkondensierend);(non-condensing)
*
Abhängig von den installierten Optionen. / Depending on installed options.
**
KleinereRahmenbenötigeneinenAdapter./Smaller frames require an adapter frame.
***
Optionalbiszu610x510mm/Optionally up to 610 x 510 mm
**** Substrate<0,6mmDickebenötigeneinVakuum-Drucknest. / Substrates < 0,6mm height require a vacuum print nest
*****Prozessfähigkeit/WiederholbarkeitbedarfeinerRaum-/Betriebstemperaturvon25°C+/-2°C/
Process capability / repeatability requires a room / operating temperature of 77°F +/- 10°F
SPECIALISTS IN
SCREEN & STENCIL PRINTING
Technische Daten /
Technical Data
Technische Daten /
Technical Data

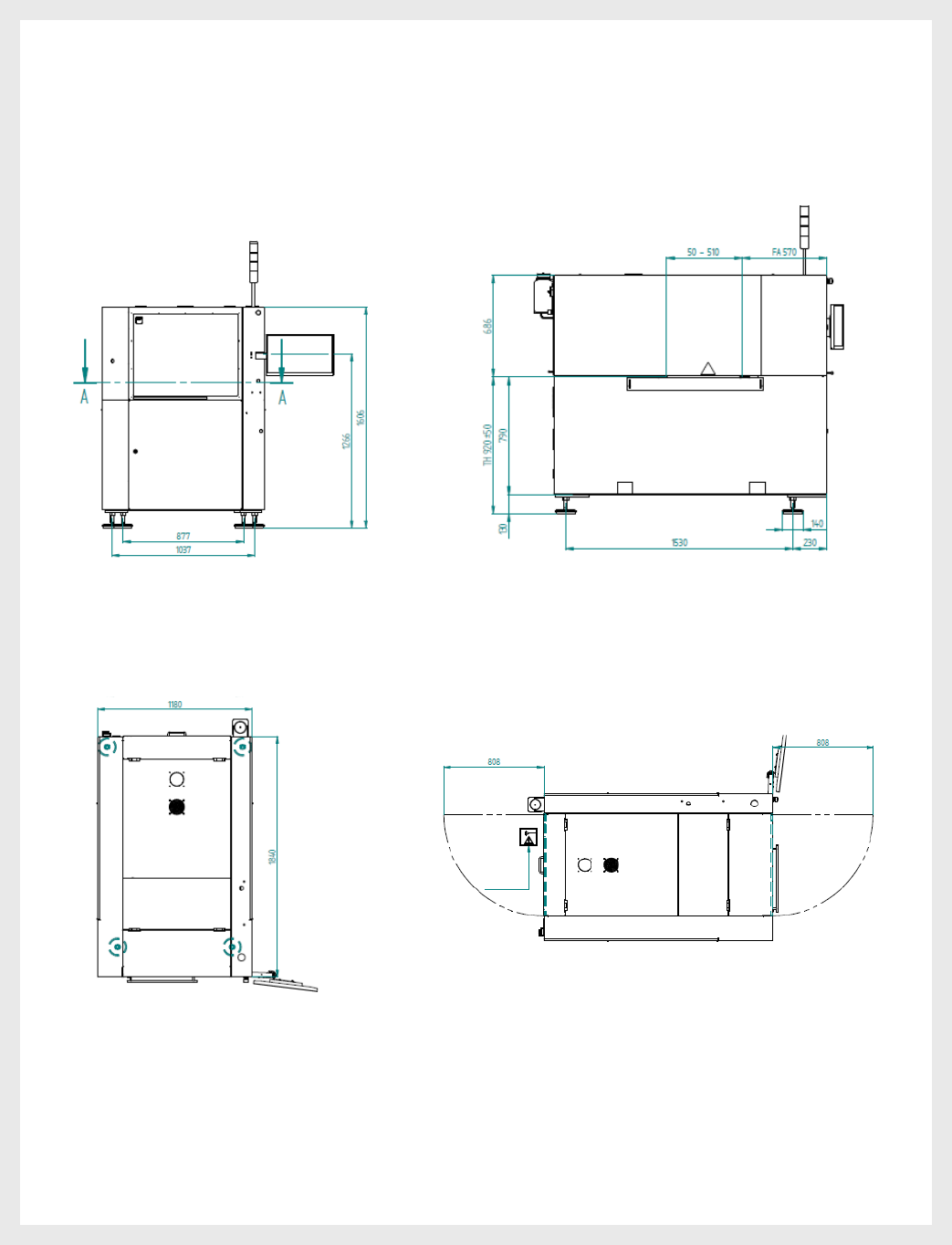

Vorderansicht / Front view Seitenansicht / Side view
Technische Daten /
Technical Data
Draufsicht / Top view
Technische Daten /
Technical Data
Draufsicht / Top view
Technische Daten / Technical Data
