MODEL GXH-3PH 0712-002 カバー部 COVER SECTION Fig. G-4 開閉扉 B Open-Close Door B BLOCK3 362 . 363 . 364 368 . 369 . 370 322 371 . 369 . 370 375 323 372 . 373 . 374 315 315 372 . 373 . 374 375 323 343 382 379 . 380 . 384 324 32…
MODEL GXH-3PH
0712-002
カバー部
COVER SECTION
Fig. G-4
開閉扉
B Open-Close Door B
BLOCK2
376
304
308
308
307
307
376
376
307
310
305
307
310
376
378
319
324
361
.
363
.
364
316
365
.
366
.
367
328
301
375
323
323
375
362
.
363
.
364
368
.
369
.
370
322
371
.
369
.
370
343
382
379
.
380
.
384
376
314
312
313
306
312
311
377
320
303
361
.
363
.
364
318
321
377
357
.
358
.
359
334
372
.
373
.
374
315
315
372
.
373
.
374

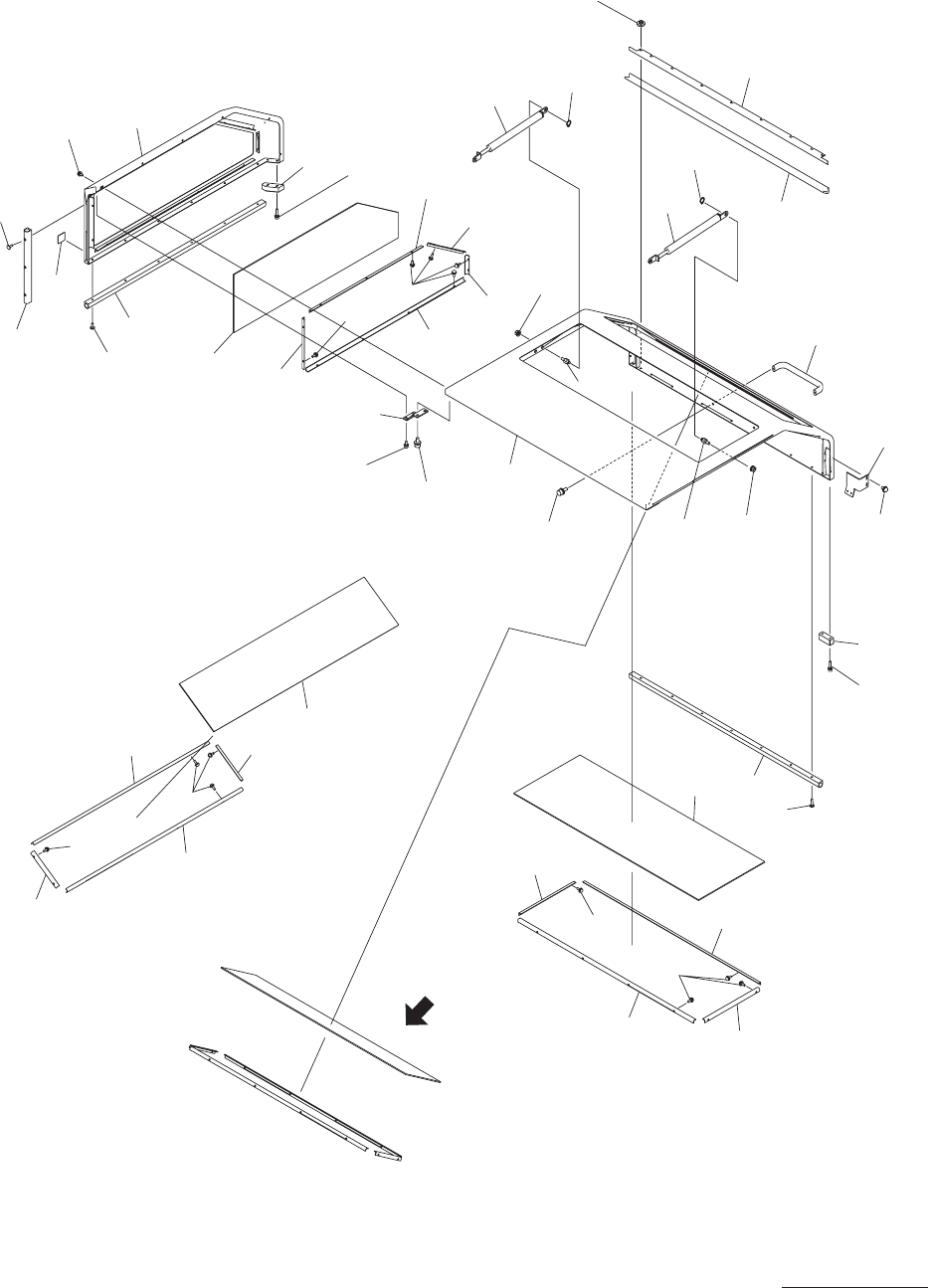

G-4 illust-1
MODEL GXH-3PH
0712-002
カバー部
COVER SECTION
Fig. G-4
開閉扉
B Open-Close Door B
BLOCK3
362
.
363
.
364
368
.
369
.
370
322
371
.
369
.
370
375
323
372
.
373
.
374
315
315
372
.
373
.
374
375
323
343
382
379
.
380
.
384
324
328
365
.
366
.
367
301
361
.
363
.
364
316
378
319
376
308
307
304
308
307
376
357
.
358
.
359
303
321
377
335
320
377
361
.
363
.
364
318
312
314
311
376
313
312
376
306
376
307
310
305
307
310
376
VIEW ”A”
A
G-4 illust-2
MODEL GXH-3PH
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-4
G-4 list-1
301 6301651583 COVER 2 845G--100-601 211AC853
303 6301627250 COVER 2 845G--100-603 211AC709
304 6301550619 COVER 2 845G--100-604 211AB794
305 6301533698 COVER 2 845G--100-605 211AB582
306 6301533704 COVER 2 845G--100-606 211AB583
307 6301550626 SUPPORT 8 845G--100-607 211K3377
308 6301550633 SUPPORT 4 845G--100-608 211K3378
310 6301550640 SUPPORT 4 845G--100-610 211K3379
311 6301550657 SUPPORT 2 845G--100-611 211K3380
312 6301550664 SUPPORT 4 845G--100-612 211K3381
313 6301550671 SUPPORT 2 845G--100-613 211K3382
314 6301550688 SUPPORT 2 845G--100-614 211K3383
315 6301680859 PIN,HINGE 4 845G--100-615 216D0604
316 6301571515 BLOCK 2 845G--100-616 211G5352
318 6301550930 BLOCK 2 845G--100-618 211G5206
319 6301550978 MECH PARTS(STOPPER) 2 845G--100-619 226J2354
320 6301550985 MECH PARTS(STOPPER) 2 845G--100-620 226J2355
321 6301571478 MECH PARTS(STOPPER) 2 845G--100-621 226J2384
322 6301551050 BRACKET 2 845G--100-622 211FC102
323 6301583655 SHOCK ABSORBER 4 845G--100-623 222S0071
324 6301034195 GRIP 2 845G--100-624 226D0082
328 6301561356 BRACKET 2 845G--100-028 211FC260
334 6301553238 NAME PLATE,PARTS 1 845G--100-424 6P441783
335 6301553245 NAME PLATE,PARTS 1 845G--100-425 6P441784
343 6301627564 SUPPORT 2 845G--100-043 211K3484
357 4111404306 BOLT HEX 3X6 16 845G--100-627 221B0136
358 4110864408 WASHER SPR 3 16 845G--100-628 221H0280
359 4111191909 WASHER V 3X7X0.5 16 845G--100-629 221H0311
361 6300007541 BOLT,HEX-SCT 8 M3X14 845G--100-631 221A0009
362 6300007510 BOLT,HEX-SCT 4 M3X8 845G--100-632 221A0006
363 4111412806 WASHER SPR 3 12 845G--100-633 221H0281
364 4111413902 WASHER V 3X7X0.5 12 845G--100-634 221H0312
365 6300938692 BOLT 4 845G--100-635 221E0176
366 4111412905 WASHER SPR 4 4 845G--100-636 221H0284
367 4111414008 WASHER V 4X9X0.8 4 845G--100-637 221H0315
368 6300007749 BOLT,HEX-SCT 4 M5X10 845G--100-638 221A0029
369 4111416705 WASHER SPR 5 8 845G--100-639 221H0287
370 4111414107 WASHER V 5X10X1 8 845G--100-640 221H0318
371 6300007756 BOLT,HEX-SCT 4 M5X12 845G--100-641 221A0030
372 4111410901 NUT HEX 8 4 845G--100-642 221F0089
373 4110868208 WASHER SPR 8 4 845G--100-643 221H0291
374 4111414404 WASHER V 8X17X1.6 4 845G--100-644 221H0323
375 6300081985 RING 4 845G--100-645 221K0007
376 4111147005 SCR PAN+SW+W 3X8 74 845G--100-646 221D0242
377 4110506001 SCR TRS 3X8 18 845G--100-647 221E0545
378 4111407802 SCR TRS 3X12 14 845G--100-648 221E0527
379 4111409905 NUT HEX 3 14 845G--100-039 221F0079
380 4111412806 WASHER SPR 3 14 845G--100-040 221H0281
382 6301306162 SEAL 2 845G--100-042 226A0206
384 6300010206 WASHER 14 BW3 845G--100-044 221H0003
