7.2 Maschinen mit zwei Bearbeitungsbereichen
Zum Beispiel: SIPLACE SX4, X4, X4 S, X4i, X4i S, X3, X3 S, D4, D3, HS-50, HS-60, HF
Für Maschinen mit 2 Bearbeitungsbereichen gibt es einen eigenen Zustandsautomaten.
HINWEIS
Wenn eine X4-Maschine eine Minute im Bearbeitung
sbereich 1 eine Leiterplatte bestückt
und anschließend eine Minute im Bearbeitungsbereich 2 bestückt, dann soll - wenn alle
zwei Minuten eine Leiterplatte in die Maschine gelegt wird – die Maschine 50% der Zeit
im Zustand Bestücken und 50% im Zustand Warten anzeigen.
Aufgrund der obigen Forderung ist es nötig, eine X4-Maschine auf mindestens zwei Zustands-
automaten abzubilden. Und zwar einen für jeden Bearbeitungsbereich. Der Zustandsautomat für
einen Bearbeitungsbereich ist dabei derselbe wie z.B. der für eine X2-Maschine. Der Zustand der
X4-Maschine besteht somit je zur Hälfte aus dem Zustand von Bearbeitungsbereich 1 und 2.
Wenn ein Ereignis an der X4-Maschine auftritt, dann wird dieses Ereignis in Abhängigkeit der
Zuordnung des Ereignisses auf Bearbeitungsbereiche nur dem entsprechenden
Zustandsautomaten für den Bearbeitungsbereich weitergegeben. Ist ein Ereignis keinem
Bearbeitungsbereich zuzuordnen, dann wird es an beide Zustandsautomaten der
Bearbeitungsbereiche weitergeben. Siehe dazu auch die folgende Abbildung.

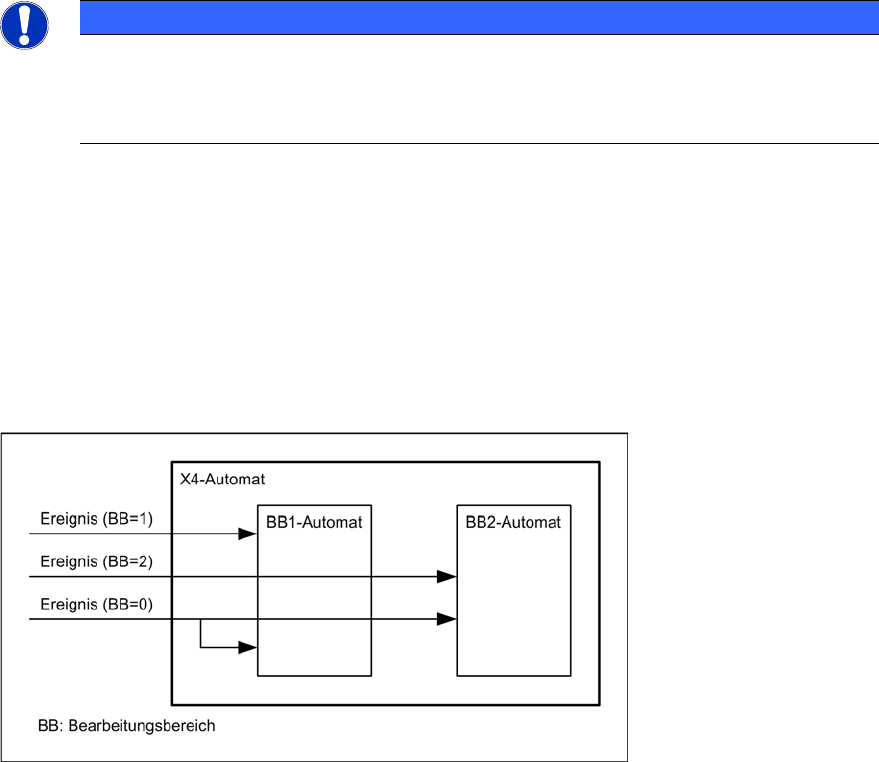

Abbildung 7-1: Zustandsautomat X4
7.3 I-Placement
Auf SIPLACE X4i-Maschinen mit Stationssoftware-Version 7xx wird die Option "I-Placement"
unterstützt.
Im bisherigen OIS-Zustandsautomaten der SIPLACE Bestückmaschinen ist die Randbedingung
enthalten, dass in einem Bearbeitungsbereich bei Doppeltransport zu einem Zeitpunkt immer nur
eine Leiterplatte bestückt wird.
Mit der Option "I-Placement" ist es ab dieser Version möglich, dass 2 Leiterplatten in einem
Bearbeitungsbereich auf beiden Transportspuren parallel bestückt werden. Diese Funktionalität hat
eine Änderung im OIS-Zustandsautomaten zur Folge.
Der neue OIS-Zustandsautomat unterstützt auch die bisherigen OIS-Stationen.
