InJet ® 388 CRD MASCHINENKARTE 3 www.dct.cleaning C R D C REINIGUNG SPÜLUNG TROCKNUNG R D Bezeichnung der Applikation Empfohlene Applikation Empfohlene Temperatur Empfohlene Reinigungszeit Reinigung- skapazität in einer …
InJet
®
388 CRD
MASCHINENKARTE
2
www.dct.cleaning
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
ALLGEMEINE INFORMATION
Die Reinigungssysteme der Serie InJet 388 stellen
eine einzigartige vertikale Spray-In-Air-Technologie
dar, die von DCT entwickelt und hergestellt wird.
Die vertikal installierte Spray-In-Air-Vorrichtung
minimiert den bei horizontalen Reinigern üblichen
Abschattungseff ekt und maximiert die Effi zienz des
Reinigungsprozesses, da die Reinigungs üssigkeit direkt
auf das gereinigte Bauteil gesprüht wird.
Der InJet
®
388 CRD, einschließlich eines zu 100 %
geschlossenen Kreislaufs, mit Verfahren der Reinigungs-,
Spül- und Trocknungstechnologie. Alle Prozesse sind
vollautomatisch und fi nden in einer Prozesskammer statt.
Der InJet
®
388 CRD wurde in erster Linie für die
Entfernung von Lötpasten und SMT-Klebstoff en von
Schablonen, PumPrints, Rakeln und Fehldrucken entwickelt.
Das Reinigungssystem kann auch für die PCB-Reinigung
oder für eine Kombination aus PCB-Reinigung und den
oben genannten Reinigungsverfahren eingesetzt werden.
Die Maschine kann auch für die Entfernung von
ausgehärteter konformer Beschichtung verwendet werden.
InJet
®
388 CRD
MASCHINENKARTE
3
www.dct.cleaning
C
R
D
C
REINIGUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 18 min. 27
PumPrint
40 – 55°C 104 – 131 °F 18 min. 27
Lackereinigung
40 – 55°C 104 – 131 °F 60 min. 192 * / 16 **
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 30 min. 384 *
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
InJet
®
388 CRD
MASCHINENKARTE
4
www.dct.cleaning

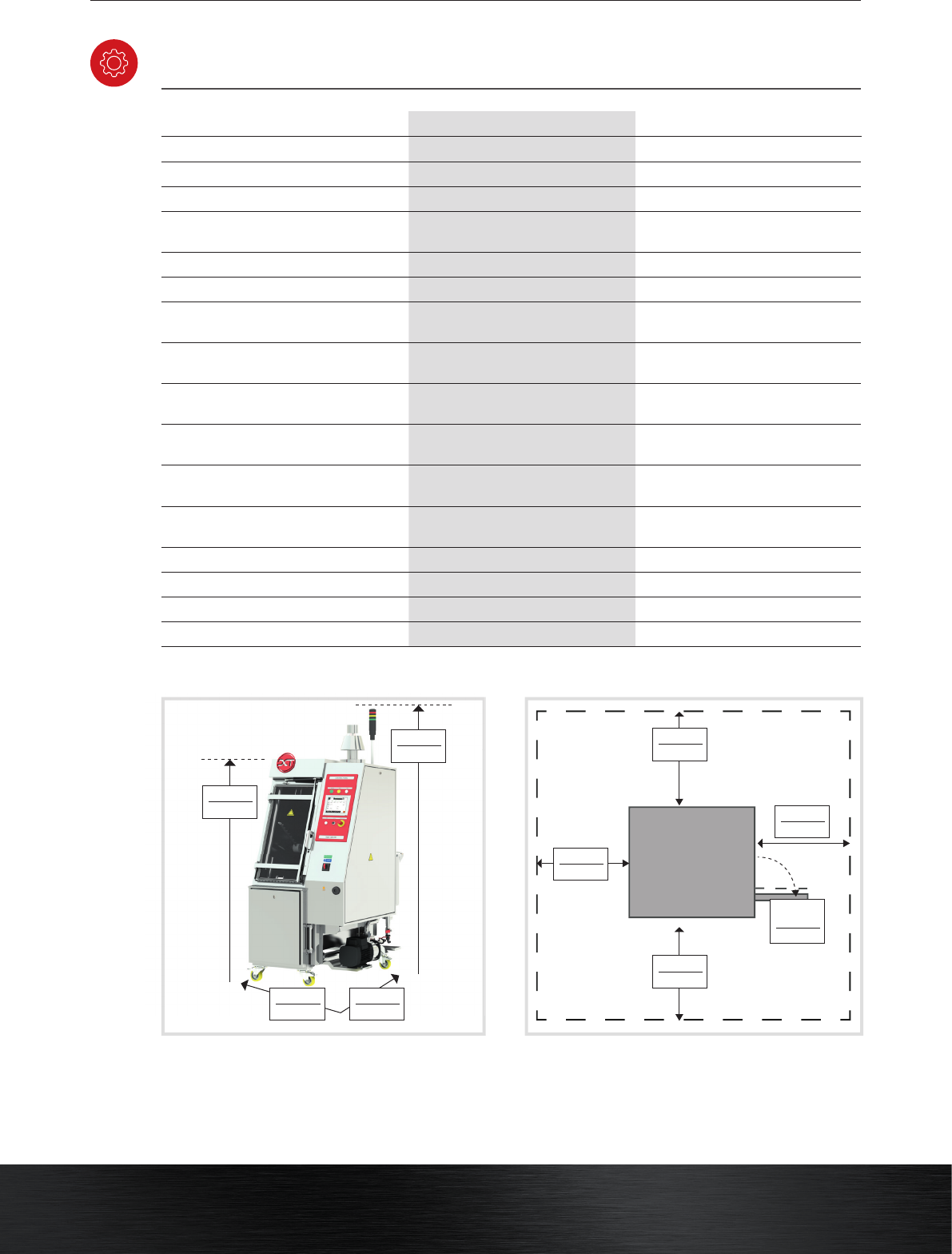

Abmessung ( B x L x H) 1200 x 1390 x 2400 mm 47,2 x 54,7 x 94,5 in
Gewicht 450 kg 992 lbs
Ø Energieaufwand auf 1 Zyklus 2,5 kWh 2.5 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 900 l 237.75 gal
Max. Abmessungen von gewaschenen Teilen 190 x 800 x 760 mm 7.48 x 31,5 x 29,92 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
100 x 800 x 760 mm* 3,94 x 31,5 x 29,92 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Zulässiger Druck in zugehörigen Kreisen
Reinigen: 1,5 – 2,8 Bar,
Spülen: 0,3 – 1,5 Bar
Reinigen: 21.75 – 40.6 PSI
Spülen: 4.35 – 21.5 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0–2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 60 l 15,8 gal
* Luftmesser ist optionales Zubehör
TECHNISCHE KENNDATEN
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
metrische Einheiten imperiale Einheiten
1390 mm
54.7 in
1850 mm
72.9 in
2400 mm
94.5 in
1200 mm
47.2 in
