InJet ® 388 CRD MASCHINENKARTE 4 www.dct.cleaning Abmessung ( B x L x H) 1200 x 1390 x 2400 mm 47,2 x 54,7 x 94,5 in Gewicht 450 kg 992 lbs Ø Energieaufwand auf 1 Zyklus 2,5 kWh 2.5 kWh Verbrauch an Reinigungs üssigkeit…

100%1 / 8
InJet
®
388 CRD
MASCHINENKARTE
3
www.dct.cleaning
C
R
D
C
REINIGUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Schablonen, Rakeln
20 – 40°C 68 – 104 °F 18 min. 27
PumPrint
40 – 55°C 104 – 131 °F 18 min. 27
Lackereinigung
40 – 55°C 104 – 131 °F 60 min. 192 * / 16 **
Leiterplatten, PCB
35 – 55°C 95 – 131 °F 30 min. 384 *
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
InJet
®
388 CRD
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 1200 x 1390 x 2400 mm 47,2 x 54,7 x 94,5 in
Gewicht 450 kg 992 lbs
Ø Energieaufwand auf 1 Zyklus 2,5 kWh 2.5 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 900 l 237.75 gal
Max. Abmessungen von gewaschenen Teilen 190 x 800 x 760 mm 7.48 x 31,5 x 29,92 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
100 x 800 x 760 mm* 3,94 x 31,5 x 29,92 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Zulässiger Druck in zugehörigen Kreisen
Reinigen: 1,5 – 2,8 Bar,
Spülen: 0,3 – 1,5 Bar
Reinigen: 21.75 – 40.6 PSI
Spülen: 4.35 – 21.5 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0–2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 60 l 15,8 gal
* Luftmesser ist optionales Zubehör
TECHNISCHE KENNDATEN
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
metrische Einheiten imperiale Einheiten
1390 mm
54.7 in
1850 mm
72.9 in
2400 mm
94.5 in
1200 mm
47.2 in
InJet
®
388 CRD
MASCHINENKARTE
5
www.dct.cleaning
Speisung 400V, 32A, 50Hz (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 12 kW 12 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65.5 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 100 mm ID 3.94 in
Benötigte Absaugungskapazität 380 m
3
/h 13400 ft
3
/h
Mindest üssigkeit für den ersten START 2 x 50 l 2 x 13.2 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1

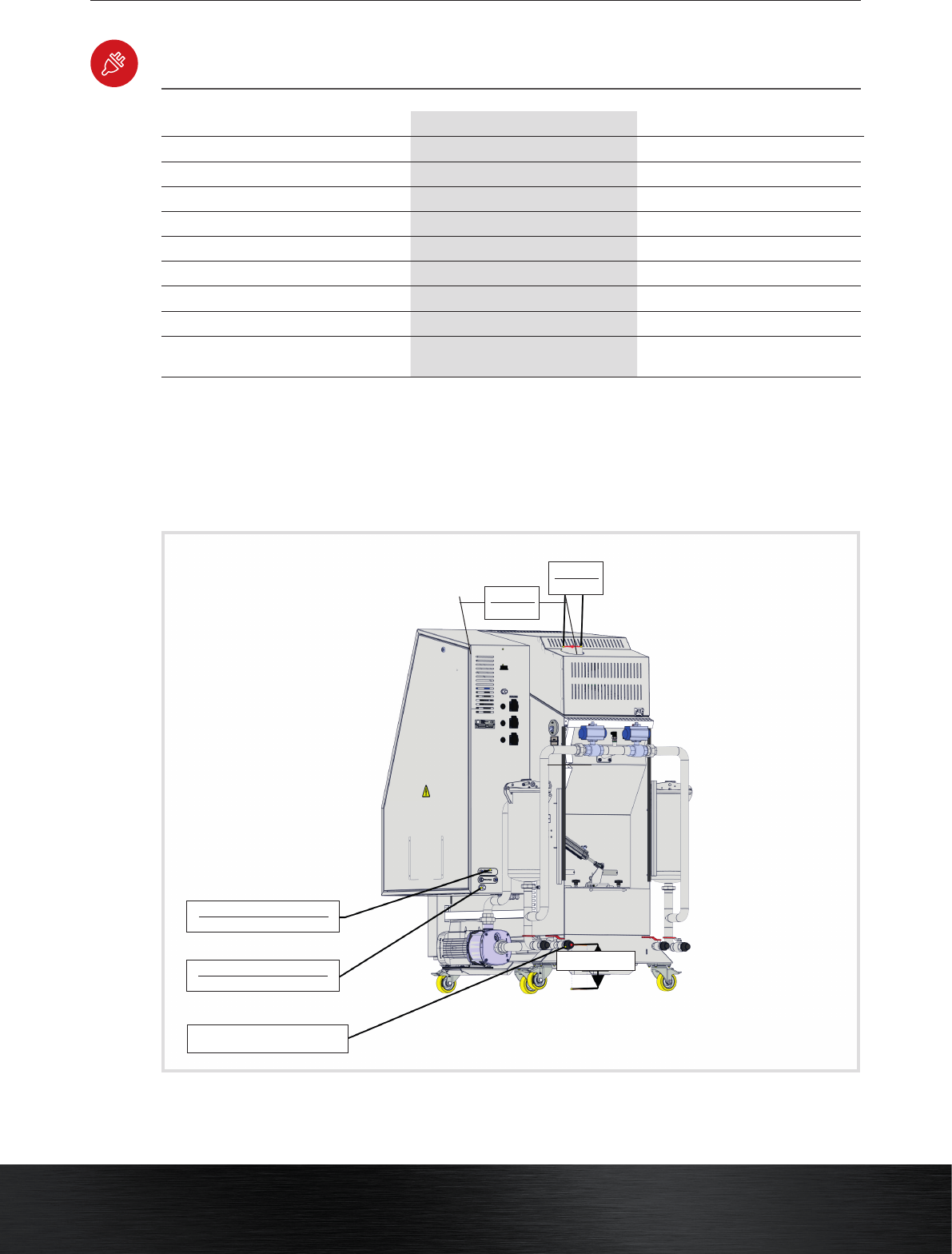

INSTALLATIONSANFORDERUNGEN
ZURÜCK
ANSICHT
Abgabe von Flüssigkeiten G1“
225 mm / 8.86 in
Ø 100 mm
ID 3.94 in
Eingangsluftdruck 1x Ø6 mm
Eingangsluftdruck 1 x ID 0.24 in
400 V, 32A, 50Hz (3+N+PE)
UL 400 V, 32A, 60Hz (3+N+PE)
490 mm
19.3 in
metrische Einheiten imperiale Einheiten
