升降机
●间隙
输入网板和基板间的距离。
・为了提高密着性,一般输入「-0.3」～「-0.1」之间的数值。
●下降速度
输入稳定脱膜所需的脱膜速度。
●下降行程
输入稳定脱膜所需的脱膜距离。
・考虑到脱膜时网板的弯曲和焊料的蔓延,一般设定为「2.50」左右。

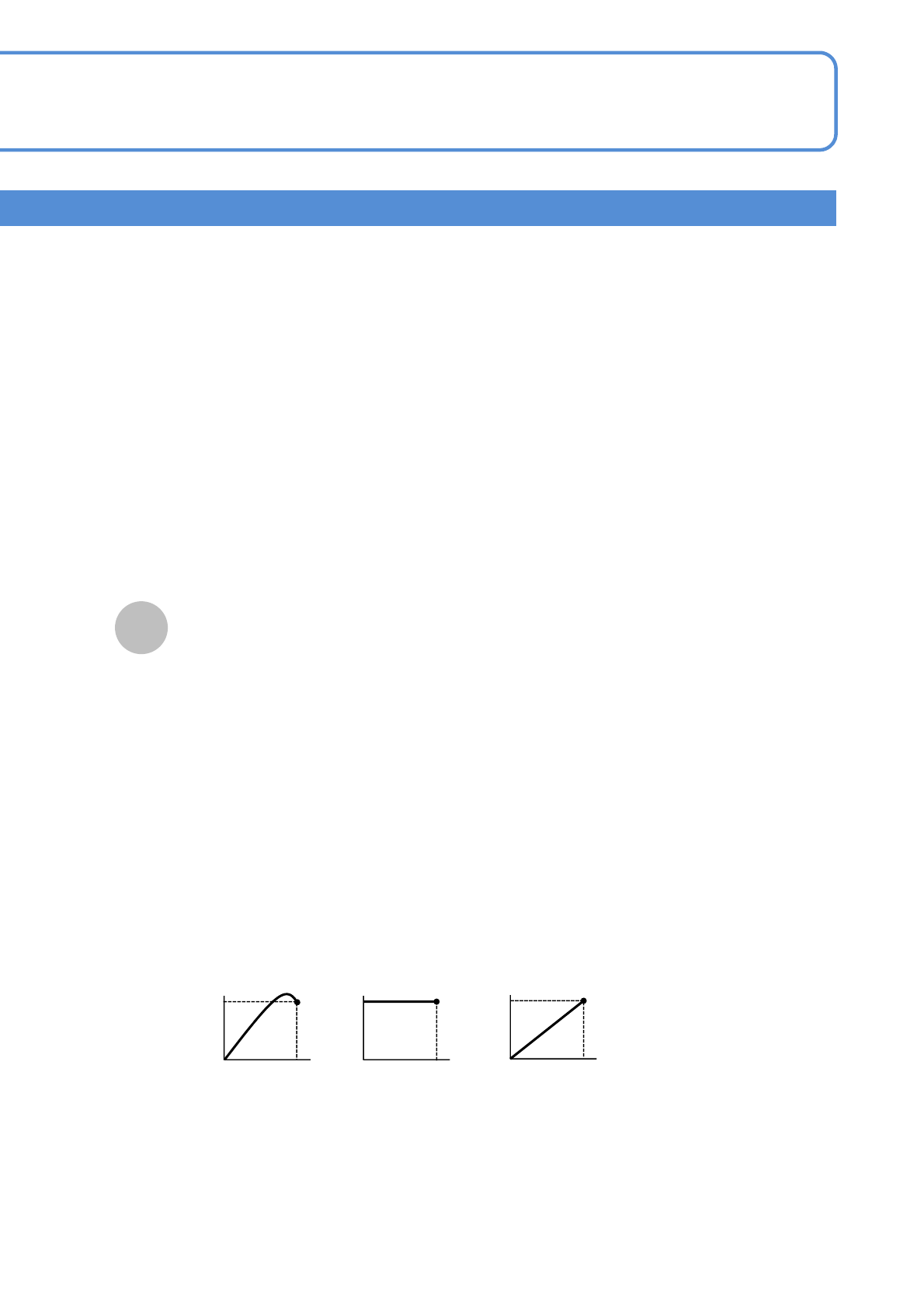

●切换脱膜速度
选择下降速度。
・高速多种 (推荐)：暂时加速到比下降速度更快速度后,最终达到下降速度。
(可以达到良好的脱膜性并缩短循环时间)
・等速度：下降行程的距离,以等速下降。
・多模式：任意设定速度模式。
・加速度High：从慢速度开始加速，最终达到下降速度。
高速多种
等速度
下降
速度
下降
速度
画面上的下降速度、下降行程,
在上图以 ● 位置表示。
下降行程 下降行程
加速度High
下降
速度
下降行程
4-1-7-4
B
SPG2 EJP1BC-MB-04OM-02
4-1-7-5
生产数据
编辑
操作篇
4-1-7
印刷条件1的编辑 3
D
E
F
G
H
C
D
EFG
C
C H

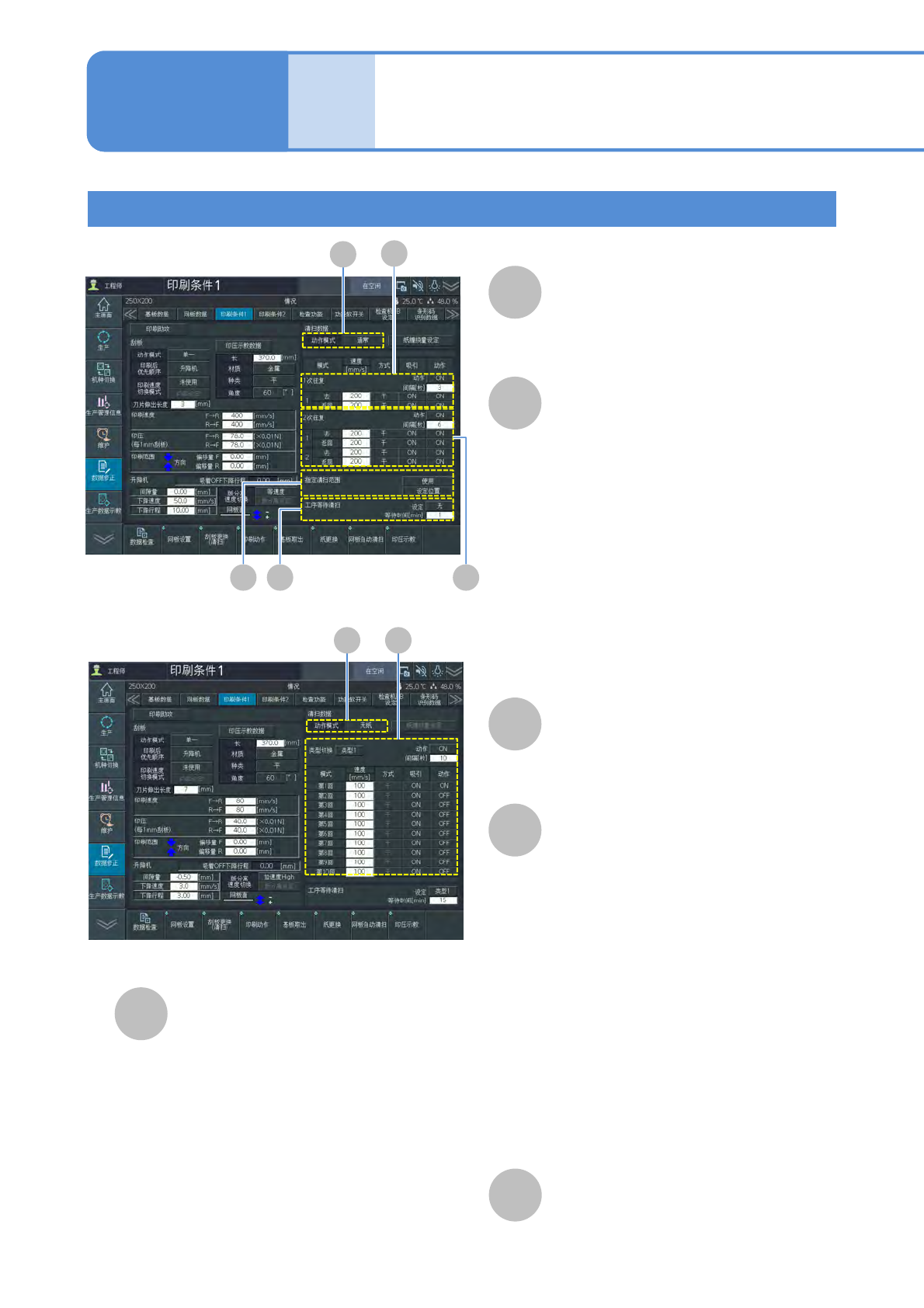

清扫数据的编辑
选择1次往复清扫的条件。
●动作
选择所设定的去与返回动作的“ON”
或者“OFF”。
●间隔
输入对基板进行清扫的频度。
●速度
动作范围为10～200 mm/s
●方式
选择“干”或者“湿”。
●吸引
选择清扫中吸引动作的“ON”或者
“OFF”。
1次往复
选择2次往复清扫的条件。
(设定内容与１次往复清扫相同)
2次往复
工序等待清扫
在生产中，选择工序等待时间的清扫动作。
●设定
选择“1次往复”、“2次往复”或者
“无”。
●等待时间
输入从工序等待开始后，到执行清扫
为止的时间。
指定清扫范围(只限通常)
●设定
对是否使用清扫范围指定进行设定。
设为“使用”时，位置指定转为能够使
用的状态。
●位置指定
切换到“清扫范围指定”画面。(P.4-1-
7-6)
无纸(选购件）
选择无纸清扫的条件。
●切换类型
选择“类型1”或者“类型2”。
通过对各个间隔枚数进行设定，能够
在生产中执行两种的动作。
(其他的设定内容与1次往复清扫相同)
动作模式
选择所使用的清扫种类。
选择项目: “通常”(使用无尘纸)或者“无纸”
SPG2 EJP1BC-MB-04OM-02
4-1-7-6

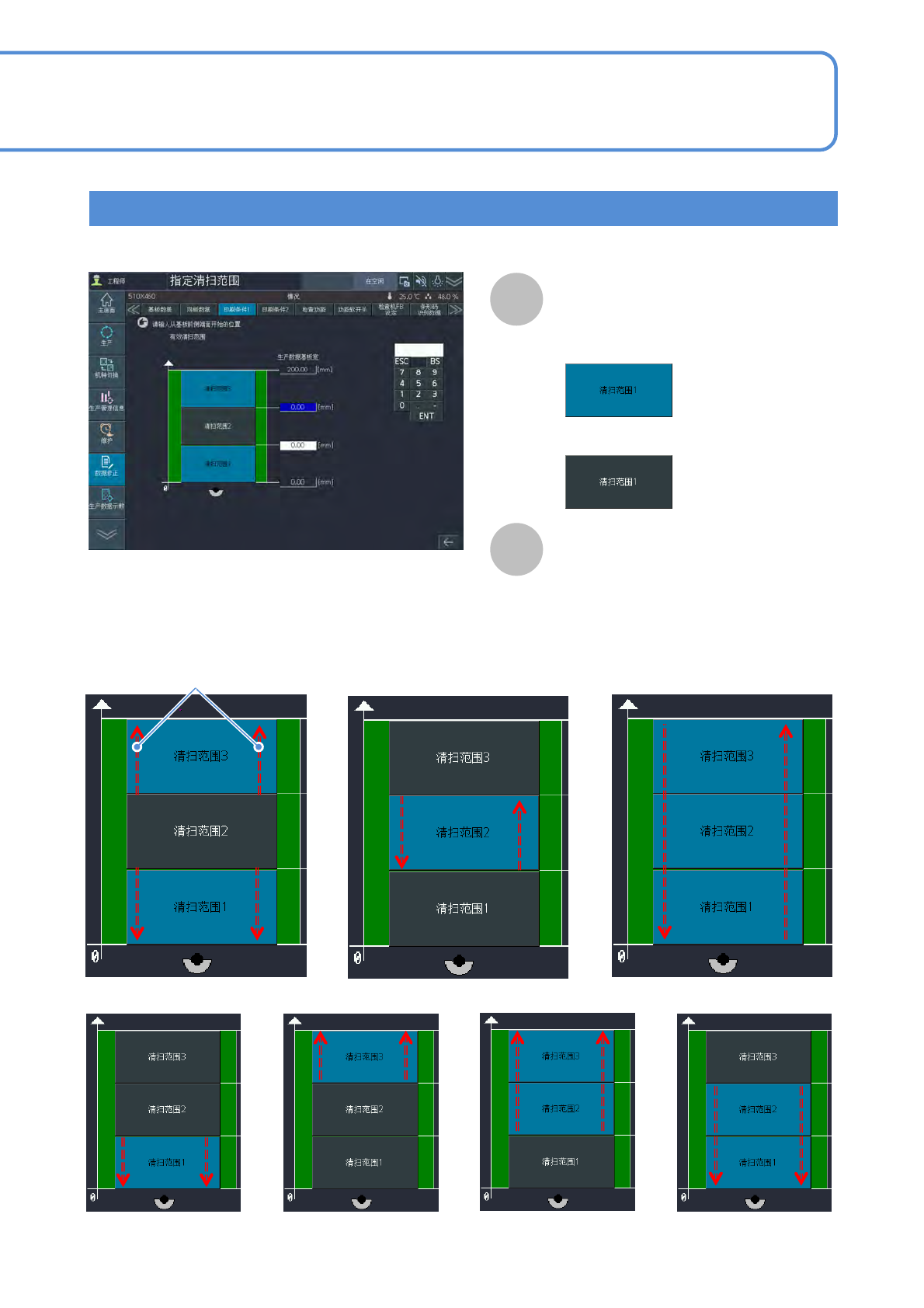

■清扫的动作例子
存在不清扫范围的情况时，顺着基板的外侧进行清扫。
(为了不留下焊料)
A
B
清扫范围领域
清扫范围的边界位置
■清扫范围时(翻转表示)
■不清扫范围时
(蓝色)
(灰色)
清扫方向
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(灰色)
(灰色)
(灰色)
■清扫所有范围时
(灰色)
(灰色)(灰色)
(灰色)(灰色)
(灰色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)(蓝色)
(蓝色)
指定清扫范围的编辑
●选择了无纸清扫时，不能使用清扫范围指定。
