Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE C-S279-12 0604-001 5 6-4 21 630 139 9904 CHUTE 1 659J--A03029B-103 71 630 139 8075 PLA TE 1 659J--A03029B-A001 72 630 139 8082 PLA TE 1 659J--A03029B-A002 73 630 137 2785 …
C-S279-12
0604-001
4
XY
テーブル部
XY TABLE SECTION

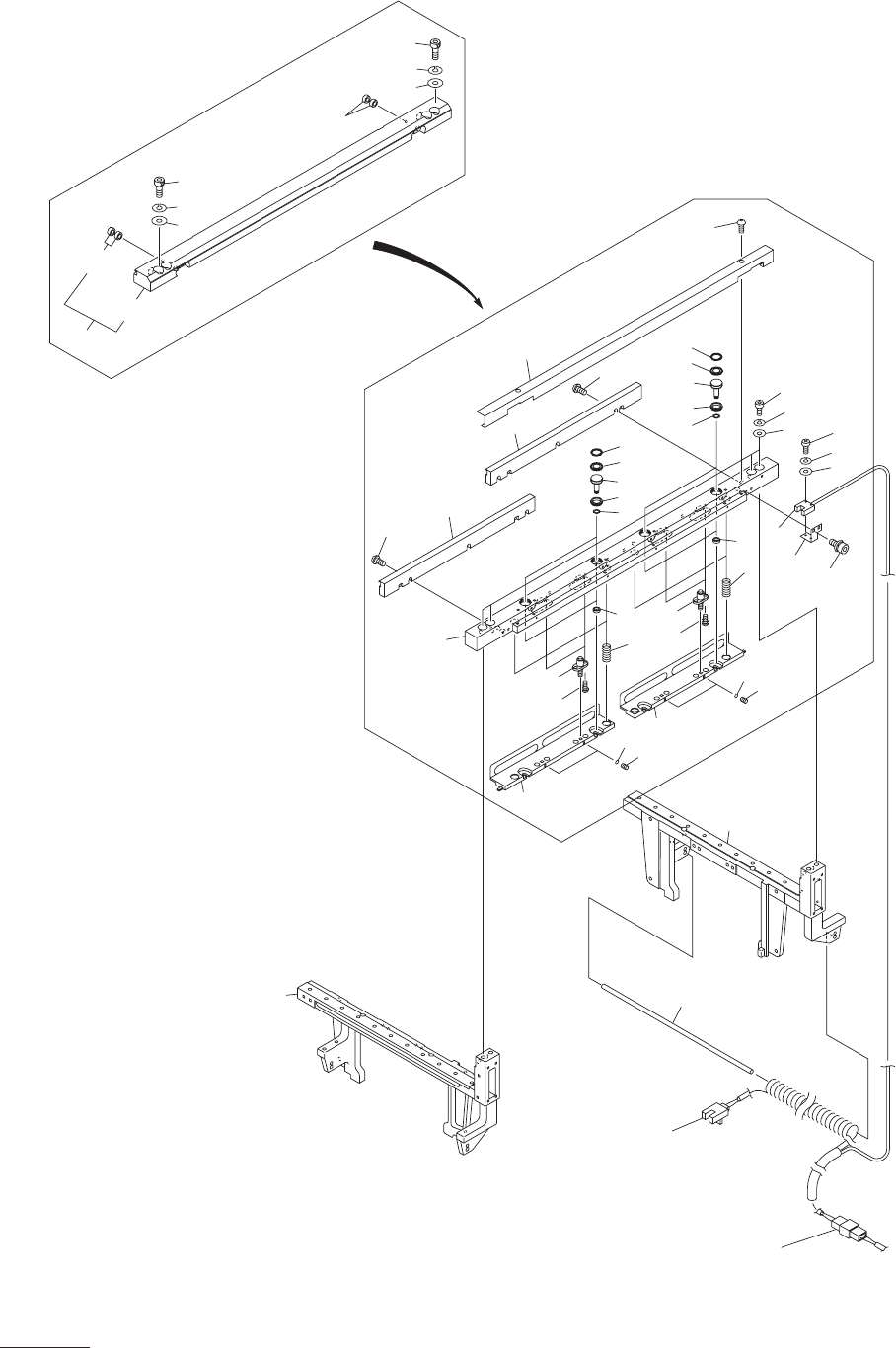

Fig. 6-4
シュート
Chute
EXCHANGE
22
20
23
24
25
24
25
23
22
21
See Fig.6-5
Key No.6
See Fig.6-6
Key No.111
82
107
81
73
107
76
75
94
96
97
94
75
97
76
96
99
100
98
106
105
104
74
11
3
103
95
91
92
95
91
93
71
77
72
92
93
101
77
101
21
2
1
9
102
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
C-S279-12
0604-001
5
6-4
21 630 139 9904 CHUTE 1
659J--A03029B-103
71 630 139 8075 PLATE 1
659J--A03029B-A001
72 630 139 8082 PLATE 1
659J--A03029B-A002
73 630 137 2785 COVER 1
659J--A03029B-A003
74 630 093 5738 BRACKET 1
659J--A03029B-A004
75 630 147 6063 SHAFT 4
659J--A03029B-A005
76 630 136 5503 PLATE 4
659J--A03029B-A006
77 630 061 1434 SHEET 4
659J--A03029B-A007
81 630 140 0228 GUIDE 1
659J--A03029B-A011
82 630 140 0211 GUIDE 1
659J--A03029B-A012
91 630 002 3459 SPRING,COMP 4
659J--A03019H-A001
92 630 076 7759 GUIDE,LINEAR 4
659J--A03019H-A002
93 630 047 4596 BOLT,HEX-SCT(BUTTON HEAD) 8
659J--A03019H-A003
94 630 070 1838 SEAL 4
659J--A03019H-A004
95 630 070 1845 SEAL 4
659J--A03019H-A005
96 630 003 3212 SEAL 4
659J--A03019H-A006
97 630 136 8108 RING 4
659J--A03019H-A007
98 630 000 7770 BOLT,HEX-SCT 4
659J--A03019H-A038
99 411 141 6705 WASHER SPR 5 4
659J--A03019H-A039
100 411 141 4107 WASHER V 5X10X1 4
659J--A03019H-A040
101 630 000 8883 SET SCREW 4
659J--A03019H-A041
102 630 047 4596 BOLT,HEX-SCT(BUTTON HEAD) 2
659J--A03019H-A042
103 630 143 1055 BOLT,HEX-SCT 2
659J--A03019H-A043
104 411 140 6300 SCR PAN 2X8 2
659J--A03019H-A044
105 411 141 2509 WASHER SPR 2 2
659J--A03019H-A045
106 411 141 3605 WASHER V 2X5X0.3 2
659J--A03019H-A046
107 630 094 6017 BOLT(HEX-SCT BUTTON HEAD) 6
659J--A03019H-A057
113 630 146 6439 ASSY,SENSOR,PHOTO 1 PHS55
659FB-A03004V-A003
C-S279-12
0604-001
6
XY
テーブル部
XY TABLE SECTION

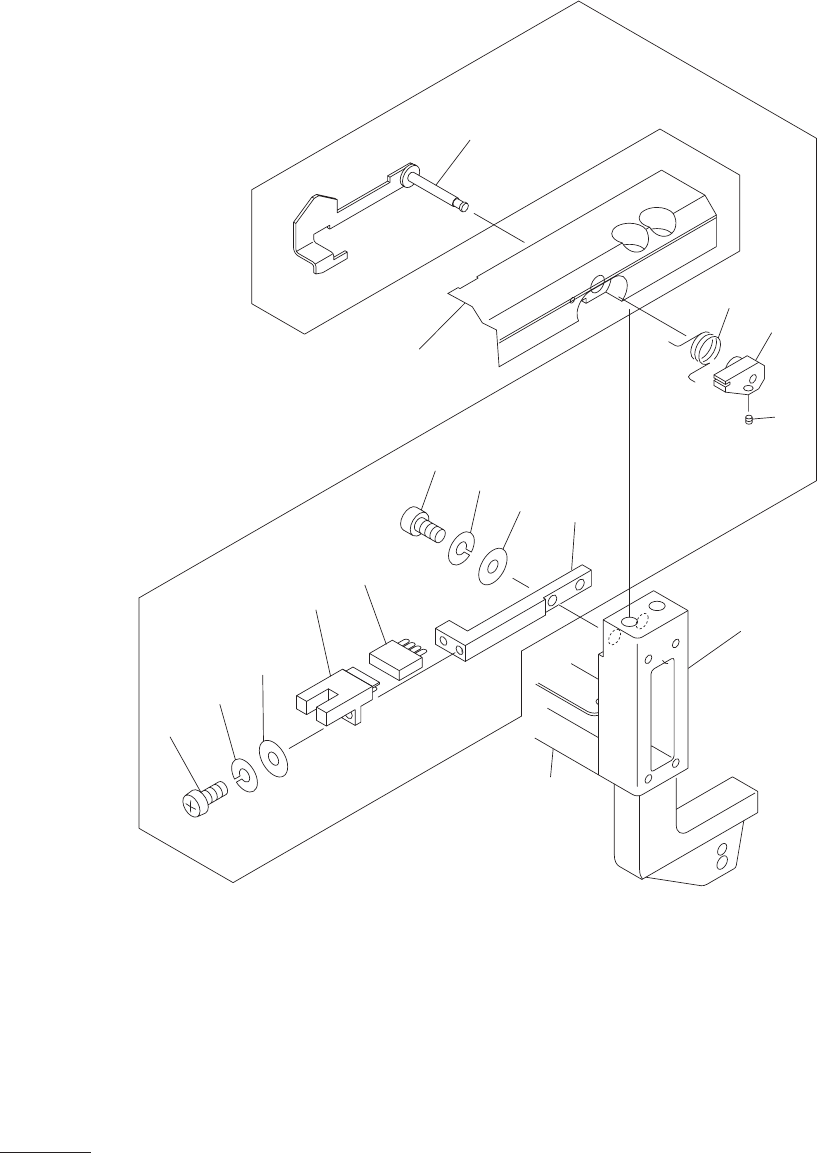

Fig. 6-5
基板検出レバー
P.C.B. Detector Lever
24
See Fig.6-4
Key No.1
25
23
30
31
32
26-1
26
27
28
29
22
21
See Fig.6-4
Key No.21
DELETE
