大修 5.3.2 执行维护工作 元件停靠装置的维护任务 预防性维护 SIPLACE X 系列 S 45 5.3.2.7 5 . 3 . 2 . 7 润 滑 X 供 料 器 料 车 / 供 料 台 的 对 中 条 润滑 X 供料器料车 / 供料 台的对中条 转换料台上的对中导轨 供料器料台上的对中导轨 （示例型号为 DX4） ► 在一块无绒布上施用 “ 表面保护喷油 ”[00328575-xx] ， 然后在对中条 (1) 上涂上一层 薄薄…
大修
元件停靠装置的维护任务 5.3.2 执行维护工作
44 预防性维护 SIPLACE X 系列 S
5.3.2.5
5.3.2.5 润滑 COT 插入件
润滑 COT 插入件
5.3.2.6
5.3.2.6 润滑 X 供料器元件料车上的定位轴承
润滑 X 供料器元件料车上的定位轴承
提示
多次卸出
如果元件料车频繁被卸出，我们建议您润滑啮合销。
► 使用一块 SIPLACE 清洁布润滑啮合销 （1）。
► 使用一块 SIPLACE 清洁布润滑元件装卸单元左右两
侧的挂钩 （2）。
► 为所有位置重复此任务。
► 使用一块 SIPLACE 清洁布润滑转换料台上的辊 (1)
（每侧两个）。
► 在所有元件料车上重复这些任务。
大修
5.3.2 执行维护工作 元件停靠装置的维护任务
预防性维护 SIPLACE X 系列 S 45
5.3.2.7
5.3.2.7 润滑 X 供料器料车/供料台的对中条
润滑 X 供料器料车 / 供料台的对中条
转换料台上的对中导轨
供料器料台上的对中导轨 （示例型号为 DX4）
► 在一块无绒布上施用 “ 表面保护喷油 ”[00328575-xx]，
然后在对中条 (1) 上涂上一层薄薄的油。请特别注意
对中孔。
另外，您也可以使用一块 SIPLACE 清洁布。
► 然后用一块无绒布擦拭对中条。
► 在所有元件料车和手动料台上重复这些步骤。
大修
光学系统的维护工作 5.4.1 工具、耗材、零备件和磨损部件
46 预防性维护 SIPLACE X 系列 S
5.4
5.4 光学系统的维护工作
光学系统的维护工作
5.4.1
5.4.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 用于清洁光学组件的微纤维布
▪ ESD 腕带 [00320279-xx]
▪ 棉质手套 [00359087-xx]
5.4.2
5.4.2 准备步骤
准备步骤
► 关闭贴片机，断开电源的连接并保护好设备，防止未经授权的人重新启动它。遵循 "1.2 准备工作
......" [ ➙ 12] 章节中的说明执行操作。
5.4.3
5.4.3 执行维护工作
执行维护工作
5.4.3.1
5.4.3.1 清洁 IC 和 FC 相机
清洁 IC 和 FC 相机
提示
IC、FC 摄相机
IC （33 型）和 FC （25 型）相机的清洁程序与此一致。
注意
注意玻璃片伤人的风险！
► 镜面边缘存在割伤手指的风险。
► 请佩戴棉质手套作为防护并避免触摸边缘。为实现有效清洁，也需要佩戴棉质手套 （防止
留下指纹！）。
注意
电气元件
请确保所有电气元件都不带电！
注意
请勿混淆不同摄相机的上半部分。
不同摄相机的上半部分与具体的下半部分相互对应，因而不能混淆。

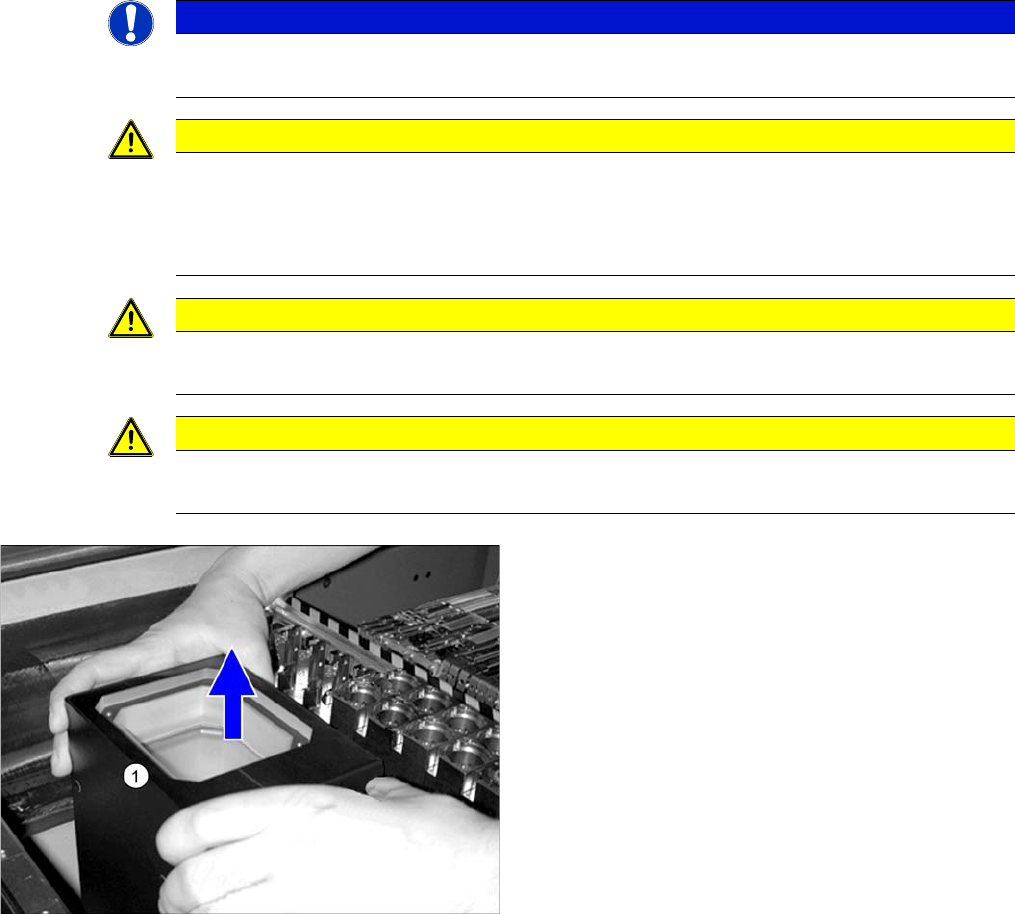

► 小心地将 IC 摄相机的上半部分 (1) 抬起并拆下。
