大修 光学系统的维护工作 5.4.3 执行维护工 作 48 预防性维护 SIPLACE X 系列 S 5.4.3.3 5 . 4 . 3 . 3 清 洁 P C B 条 形 码 扫 描 仪 清洁 PCB 条形码扫描仪 提示 PCB 条形码扫描仪是一个可 选件。 PCB 条形码扫描仪 （2） 被安装在输入延长件 （1） 上。 ► 打开输入延长件上的翻盖。 提示 如果此翻盖被螺丝固定，那么就 表示在您的贴片机上没 有配备 PCB 条形码扫描…
大修
5.4.3 执行维护工作 光学系统的维护工作
预防性维护 SIPLACE X 系列 S 47
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2

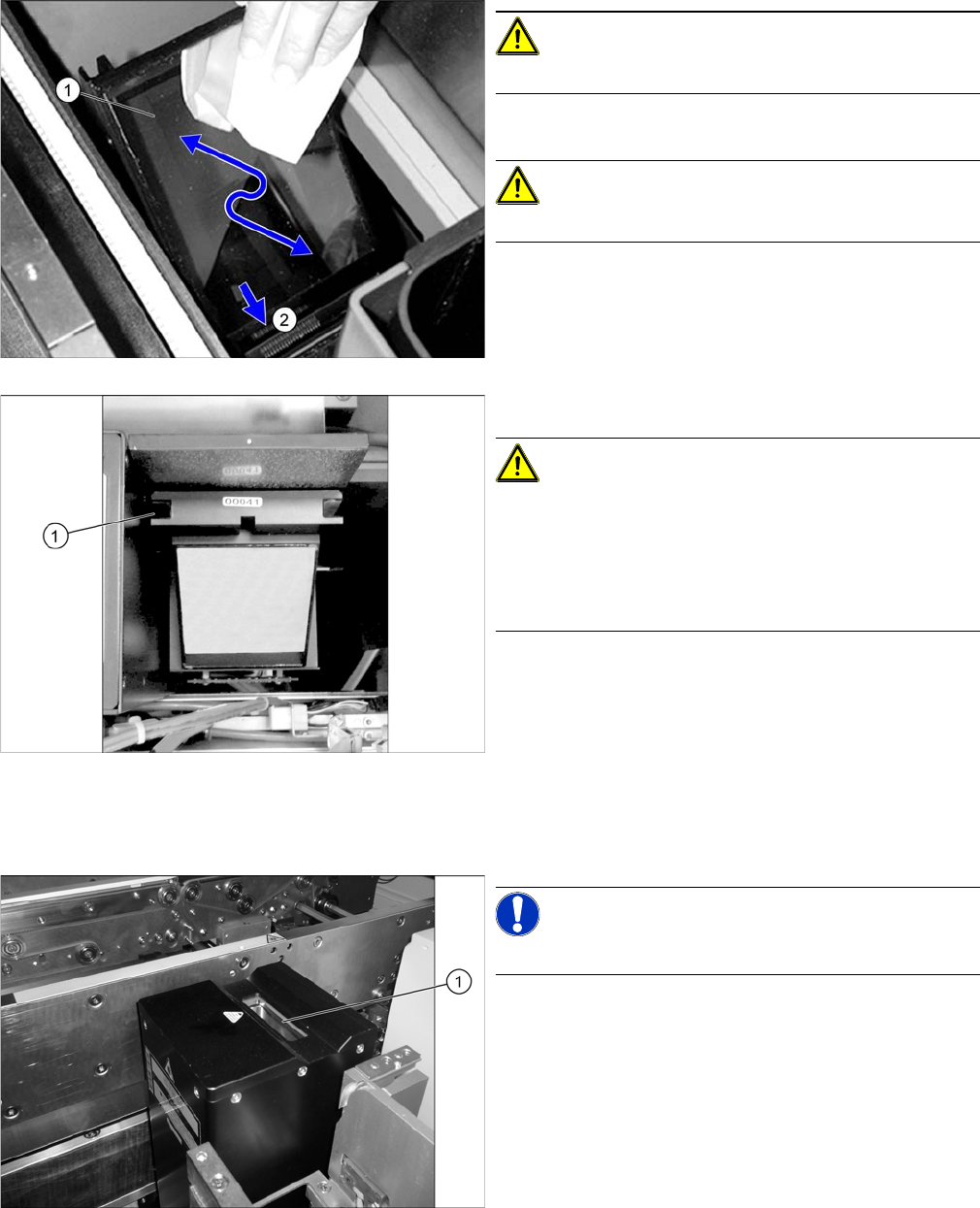

5.4.3.2 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
注意
玻璃片边缘存在伤人的风险！
► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除所有散落在玻璃片下方导槽 (2) 中的元件。
► 重装上半部分。
注意
请确保不损坏到玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄像机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
提示
3D 传感器模块为可选件。
► 用一块微纤维布清洁 3D 传感器镜头 （1）。
大修
光学系统的维护工作 5.4.3 执行维护工作
48 预防性维护 SIPLACE X 系列 S
5.4.3.3
5.4.3.3 清洁 PCB 条形码扫描仪
清洁 PCB 条形码扫描仪
提示
PCB 条形码扫描仪是一个可选件。
PCB 条形码扫描仪 （2）被安装在输入延长件 （1）上。
► 打开输入延长件上的翻盖。
提示
如果此翻盖被螺丝固定，那么就表示在您的贴片机上没
有配备 PCB 条形码扫描仪。
► 用一块微纤维布清洁 PCB 条形码扫描仪的镜头
（3）。
大修
5.5.1 工具、耗材、零备件和磨损部件 悬臂的维护工作
预防性维护 SIPLACE X 系列 S 49
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 无绒清洁布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ 棉质手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 所含吸嘴可用于 X 轴的润滑脂枪 （用量：约 0.13 克）[00374564
-
xx]
▪ 如有需要，使用上导向支座 （X 轴）的润滑喷嘴 - 弯曲 45°[03094503-xx]
▪ 如有需要，使用下导向支座 （X 轴）的润滑喷嘴 - 直管 [03094505-xx]
▪ 如有需要，使用润滑喷嘴 DIN71412-A-M6 - 直管 （Y 轴）[03036936-xx]
5.5.2
5.5.2 准备步骤
准备步骤
► 执行以下任务时，PCB 传送导轨中不得有印刷板。
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 61]
5.5.3
5.5.3 执行维护工作
执行维护工作
参阅 :
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
5.5.3.1
5.5.3.1 润滑和清洁 X 轴
润滑和清洁 X 轴
注意
以正确的方式润滑所有润滑喷嘴
► 切记务必要润滑 X 轴上所有可见的润滑喷嘴！
► 过多或过少的润滑脂均可能造成导向支座的不平稳运行并由此造成损坏。
► 在 “ 行程受限的 X 轴 ” 的润滑脂枪内注入 Klüberplex
BEM 34-132 （请参阅 "6.1 为黄油枪填充润滑油 "
[➙61]）。
► 将螺丝 (1) 调整到 29 mm，即可将润滑脂枪的剂量设
定为 0.13 g。
