- 265 - 133.SYSTEM DIAGRAM(10) ＳＹＳＴＥＭ ＤＩＡＧＲＡ Ｍ（１０） C N 7 0 1 C O D E R E A D E R V 4 0 0 - R 1 C F ( N L V 2 1 0 1 ) C N 7 0 2 C N 7 0 3 C N 7 1 3 C O N V E Y O R A T X - 9 A T X - 9 C N 7 1 1 C O D E R E A D E R V 4 0 0…
- 264 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-92568 LEFT SENS ASM
ＬＥＦＴセンサ組
1
2 400-92557 LEFT SENS CABLE ASM
ＬＥＦＴセンサケーブル組
1
3 400-92556 SB CABLE ASM
センサブロック束線組
1
4 400-92634 BASE-IO SPWR-LR RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＰＷＲ−ＬＲ中継ケーブル組
1
5 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
1
6 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵ ＰＩＮ 投光センサ組
1
7 400-92558 BU PIN(EMISSION) CABLE ASM
ＢＵ ＰＩＮ 投光センサケーブル組
1
8 400-92631 BASE-IO SENS RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ 中継ケーブル組
1
9 400-92570 WAIT SENSOR ASM
ウェイトセンサ組
1
10 400-92571 STOP SENSOR ASM
ＳＴＯＰセンサ組
1
11 400-92572 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
12 400-92573 BU ORG SENS ASM
ＢＵ原点センサ組
1
13 400-92562 BU ORG SENS CABLE ASM
ＢＵ原点センサケーブル組
1
14 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
1
15 400-92563 BU LOCK SENS CABLE ASM
ＢＵ ロックセンサケーブル組
1
16 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵ ＰＩＮ 受光センサ組
1
17 400-92564 BU PIN(RECEVING) CABLE ASM
ＢＵ ＰＩＮ 受光センサケーブル組
1
18 400-92576 T.PIN SENS ASM
ＴＰＩＮ センサ組
1
19 400-92565 TPIN SENS CABLE ASM
ＴＰＩＮ センサケーブル組
1
20 400-92577 AWC ORG SENS ASM
ＡＷＣ原点センサ組
1
21 400-92566 AWC ORG SENS CABLE ASM
ＡＷＣ原点センサケーブル組
1
22 400-92578 RIGHT SENS ASM
ＲＩＧＨＴセンサ組
1
23 400-92567 RIGHT SENS CABLE ASM
ＲＩＧＨＴセンサケーブル組
1
24 400-02147 VCS OP SENS ASM
ＶＣＳ ＯＰセンサ組
1
25 401-09803 S_VCS SENS CABLE ASM
Ｓ＿ＶＣＳセンサケーブル組
1
26 400-02146 VCS ST SENS ASM
ＶＣＳ ＳＴセンサ組
1
27 400-02148 VCS SV CABLE ASM
ＶＣＳ ＳＶケーブル組
1
28 401-18726 S-VCS_POWER_UNIT_XL
Ｓ−ＶＣＳ＿電源＿ユニット＿ＸＬ
1
29 401-06757 S_VCS LED PWR INPUT CABLE ASM
Ｓ＿ＶＣＳ ＬＥＤ 電源入力ケーブル組
1
30 401-06756 S_VCS LED POWER CABLE ASM(XL)
Ｓ＿ＶＣＳ ＬＥＤ 電源ケーブル組（ＸＬ）
1
31 401-08607 S-LIGHT_CTRL PCB ASM
Ｓライトコントロール基板組
1
32 401-08595 S-BOTTOM-LIGHT PCB ASM
Ｓボトムライト基板組
1
33 401-09802 S_VCS LIGHT CABLE ASM
Ｓ＿ＶＣＳ ライトケーブル組
1
34 400-92594 LIGHT CONTROL POWER ASM
ライトコントロール電源ケーブル組
1
35 401-09805 S_BACK LIGHT CABLE ASM
Ｓ＿バックライトケーブル組
1
36 400-66577 BACK LIGHT PCB ASM
バックライト基板組
1
37 401-09804 S_SIDE LIGHT CABLE ASM
Ｓサイドライトケーブル組
1
38 401-08603 S-SIDE-LIGHT PCB ASM
Ｓサイドライト基板組
1
39 400-66576 COAXIAL LIGHT PCB ASM
同軸照明基板組
1
40 400-71300 IPX7 ASM
ＩＰＸ７組図
1
41 401-09806 CAMERA TRIG CABLE ASM
カメラＴＲＩＧケーブル組
1
42 E9623-721-000 PORTRAIT MONITOR CABLE
画像モニタケーブル
1
43 400-92597 VCS CAMERA ST CABLE ASM
ＶＣＳカメラケーブル組（ＳＴ）
1
44 400-92598 VCS CAMERA OP CABLE ASM
ＶＣＳカメラケーブル組（ＯＰ）
1
45 401-09797 X ENCODER OUTPUT CABLE ASM
Ｘ エンドーダ出力ケーブル組
1
46 400-71669 VCS CAMERA
ＶＣＳカメラ
1
47 400-71668 LENZE STD
レンズＳＴＤ
1
48 400-71667 LENZE OPT
レンズＯＰＴ
1
49 400-44538 SERVO AMP 750W
Ｘ軸サーボアンプ７５０Ｗ
1
50 400-92630 BASE-IO POWER RLY CABLE ASM
ＢＡＳＥ−ＩＯ 電源中継ケーブル組
1
51 400-92552 BASE-IO PWR CABLE ASM
ＢＡＳＥ−ＩＯ 電源ケーブル組
1
52 400-92628 BASE-IO MTR1-3 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ１−３中継ケーブル組
1
53 400-92543 MT1-3 PULSE CABLE ASM
モータ１−３パルスケーブル組
1
54 HM-0013200-00 MOTOR DRIVER
モータドライバ
1
55 400-92540 IN-MOTOR CABLE ASM
ＩＮ モータリレーケーブル組
1
56 400-48074 CENTER MOTOR ASM
センタモータ組
1
57 400-92537 IN MOTOR PWR CABLE ASM
ＩＮ モータ電源ケーブル組
1
58 400-92541 CENT-MOTOR CABLE ASM
ＣＥＮＴ モータ中継ケーブル組
1
59 400-92538 CENT MOTOR PWR CABLE ASM
ＣＥＮＴ モータ電源ケーブル組
1
60 400-92542 OUT-MOTOR CABLE ASM
ＯＵＴ モータ中継ケーブル組
1
61 400-92539 OUT MOTOR PWR CABLE ASM
ＯＵＴ モータ電源ケーブル組
1
62 400-92629 BASE-IO MTR4-5 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ４−５中継ケーブル組
1
63 400-92544 BU DRIVE CABLE ASM
バックアップモータケーブル組
1
64
#01
400-92545 BU DRIVE CABLE ASM(EN)
バックアップモータケーブル組（ＥＮ）
1
65 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
66
#01
HX-0068900-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
67 400-92429 BU DRV PWR CABLE ASM
ＢＵ ドライバ電源ケーブル組
1
68
#01
400-92430 BU DRV PWR CABLE ASM(EN)
ＢＵ ドライバ電源ケーブル組（ＥＮ）
1
69 400-92546 BU MOTOR CABLE ASM
バックアップモータケーブル組
1
70
#01
400-92547 BU MOTOR CABLE ASM(EN)
バックアップモータケーブル組（ＥＮ）
1
71 400-92431 BU DRV FG CABLE ASM
ＢＵ ドライバ ＦＧ ケーブル組
1
72
#01
400-92432 BU DRV FG CABLE ASM(EN)
ＢＵ ドライバ ＦＧ ケーブル組
1
73 400-48076 BACK UP MOTOR ASM
バックアップモータ組
1
74 400-92626 BASE-IO ENC RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＥＮＣ 中継ケーブル組
1
75 400-92548 BU ENC CABLE ASM
ＢＵ エンコーダケーブル組
1
76 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
1
77 400-92551 AWC ENC CABLE ASM
ＡＷＣ エンコーダケーブル組
1
78 400-48077 AWC MOTOR ASM
幅調モータ組
1
79 400-92629 BASE-IO MTR4-5 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ４−５中継ケーブル組
1
80 400-92660 AWC DRIVE CABLE ASM
ＡＷＣモータケーブル組
1
81
#01
400-92661 AWC DRIVE CABLE ASM(EN)
ＡＷＣモータケーブル組（ＥＮ）
1
82 400-92425 AWC DRV PWR CABLE ASM
ＡＷＣ ドライバ電源ケーブル組
1
83
#01
400-92426 AWC DRV PWR CABLE ASM(EN)
ＡＷＣ ドライバ電源ケーブル組
1
84 400-92549 AWC MOTOR CABLE ASM
ＡＷＣ モータケーブル組
1
85
#01
400-92550 AWC MOTOR CABLE ASM(EN)
ＡＷＣ モータケーブル組（ＥＮ）
1
86 400-92427 AWC DRV FG CABLE ASM
ＡＷＣ ドライバ ＦＧ ケーブル組
1
87
#01
400-92428 AWC DRV FG CABLE ASM(EN)
ＡＷＣ ドライバ ＦＧ ケーブル組
1
88 400-92633 BASE-IO SOL RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＯＬ 中継ケーブル組
1
89 400-97625 SV CABLE ASM
ソレノイドバルブケーブル組
1
90 400-97606 SV WIRE ASM
ソレノイドバルブ ワイヤー組
1
91
#01
400-97607 SV WIRE ASM (EN)
ソレノイドバルブ（ＥＮ）ワイヤー組
1
92 400-92554 SMEMA IN CABLE ASM
スメマＩＮケーブル組
1
93 400-92555 SMEMA OUT CABLE ASM
スメマＯＵＴ ケーブル組
1
94 400-92632 BASE-IO SENS-FX RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ−ＦＸ中継ケーブル組
1
95 400-97608 FLUXER RELAY CABLE ASM
フラクサ中継ケーブル組
1
96 400-97609 FLUXER BASE CABLE ASM
フラクサベースケーブル組
1
97 400-92624 BASE-IO AN-IN RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＡＮ−ＩＮ 中継ケーブル組
1
98 400-95132 LOAD CELL ANAROG CABLE ASM
ロードセルアナログケーブル組
1
99 400-32128 LOAD CELL AMPLIFIER
ロードセルアンプ
1
100 400-97610 FLUXER CYLINDER BANK UNIT ASM
フラクサシリンダバンクユニット組
1
101 400-92592 LOAD CELL CTRL CABLE ASM
ロードセルコントロールケーブル組
1
102 400-31620 LOAD CELL ASM
ロードセル組
1
103 400-92591 LOAD CELL AMP PWR CABLE ASM
ロードセルアンプ電源ケーブル組
1
104 401-06757 S_VCS LED PWR INPUT CABLE ASM
Ｓ＿ＶＣＳ ＬＥＤ 電源入力ケーブル組
1
105 400-92594 LIGHT CONTROL POWER ASM
ライトコントロール電源ケーブル組
1
106 401-01186 CVS POWER CABLE ASM
ＣＶＳ電源ケーブル組
1
107 401-01187 CVS COMM CABLE ASM
ＣＶＳ通信ケーブル組
1
108 400-95117 CVS PCB ASM
ＣＶＳ基板組
1
109 401-01188 CVS PROBE CABLE ASM
ＣＶＳプローブケーブル組
1
110 401-03180 CVS CONTACT CABLE(+) ASM
ＣＶＳコンタクトケーブル（＋）組
1
111 401-05380 CVS CONTACT CABLE(-) ASM
ＣＶＳコンタクトケーブル（−）組
1
112 401-18724 POWER UNIT_XL
電源＿ユニット＿ＸＬ
1
113 401-35432 CPU BOARD
ＣＰＵボード
1
114 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
1
115 400-45441 SSD I/F CABLE ASM
ＳＳＤ Ｉ／Ｆケーブル組
1
116 401-36156 ENVIRONMENT SYSTEM ASM 132VE
環境ディスク組 １３２ＶＥ
1
117 HW-0018100-80 LAN CABLE
ＬＡＮケーブル
1
118 400-97209 CPU BOARD
ＣＰＵボード
1
119 400-97426 COPLA LAN CABLE
コプラＬＡＮケーブル
1
120 400-97422 COPLANARITY SENSOR
コプラナリティセンサー
1
121 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
1
122 401-32154 COPLA MONITOR SWITCHING BOARD
コプラナリティ画面切り替え基板
1
123 400-03312 PANEL LINK CABLE
パネルリンクケーブル
1
124 400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
1
125 400-03282 MOUSE/KEYBOARD SELECTOR CABLE
マウス／キーボード切り換え器ケーブル組
1
126 401-02814 MONITOR SWITCH COM CABLE ASM
モニタ切り替え通信ケーブル組
1
127 401-32159 PS2 KEYBOARD SP ASM
ＰＳ２ キーボードＳＰ組
1
128 400-02302 KEYBOARD CABLE ASM
キーボードケーブル組
1
129 400-02301 MOUSE CABLE ASM
マウスケーブル組
1
130 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
1
131 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
1
132 400-47937 OP-232C CABLE (R) ASM
２３２Ｃケーブル（Ｒ）組
1
133 400-27815 F-232C CABLE ASM
Ｆ−２３２Ｃケーブル組
1
134 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り換え器
1
135 400-02264 OP-232C CABLE ASM
オプション２３２Ｃケーブル組
1
136 400-48030 UPS 232C CABLE ASM
ＵＰＳ通信ケーブル組
1
137 401-22812 15INCH LCD MONITOR
１５ＩＮＣＨ ＬＣＤモニタ
1
138 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
1
139 401-37710 F LCD POWER CABLE ASM XL
フロント ＬＣＤ電源ケーブル組
1
140 400-48006 ATX PSU
ＡＴＸ電源
1
141 400-92590 INPAUSE BOARD PWR CABLE ASM
インポーズ基板電源ケーブル組
1
142 401-37711 R LCD POWER CABLE ASM XL
リア ＬＣＤ 電源ケーブ組 ＸＬ
1
143 400-48032 PANEL LINK CABLE 4.5M
パネルリンクケーブル ４．５Ｍ
1
144 401-35433 8-PORT COM BOARD
８−ＰＯＲＴ ＣＯＭボード
1
145 HX-0061000-00 BARCODE READER
バーコードリーダ
1
146 400-02264 OP-232C CABLE ASM
オプション２３２Ｃケーブル組
1
- 265 -

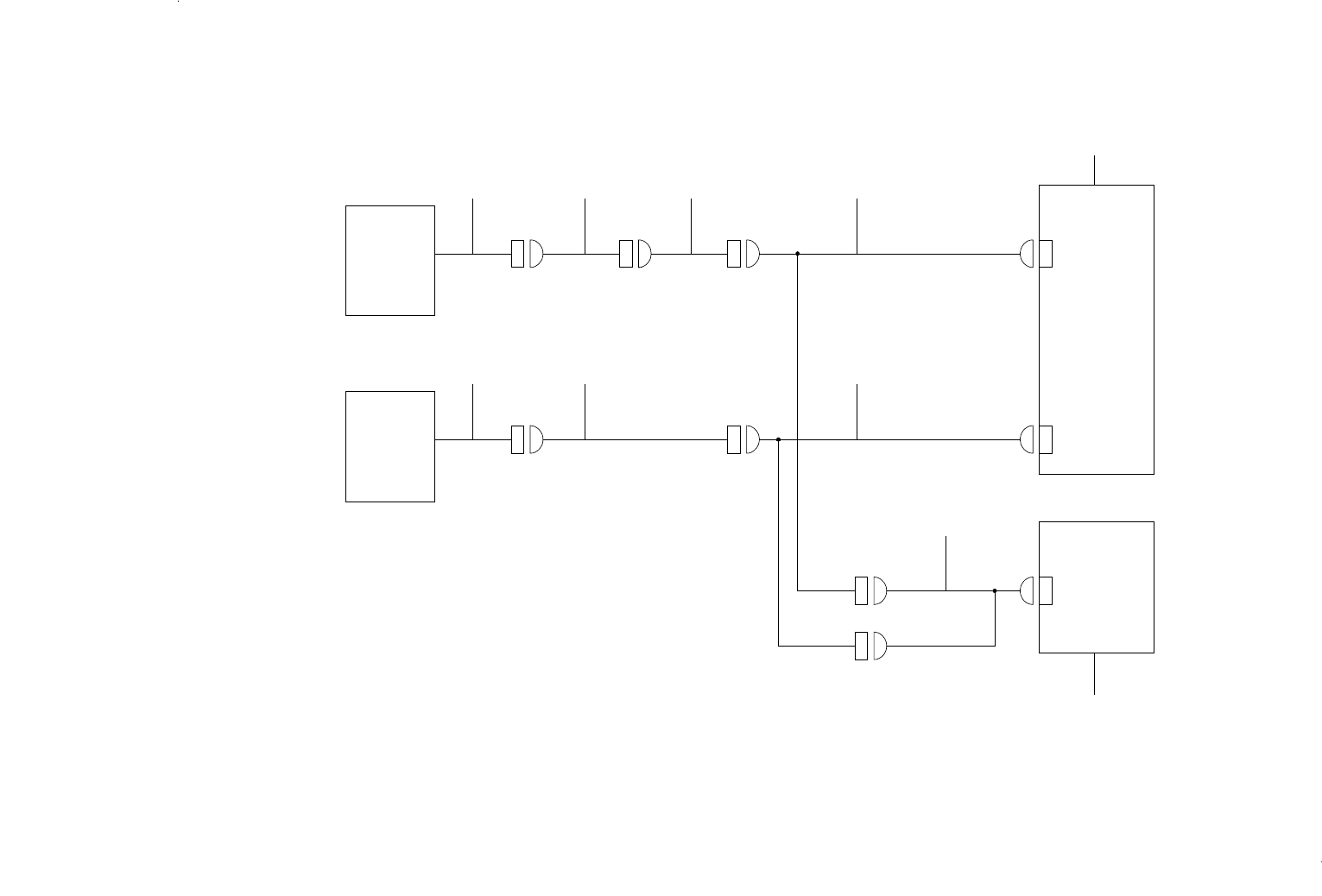

133.SYSTEM DIAGRAM(10)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１０）
C
N
7
0
1
C
O
D
E
R
E
A
D
E
R
V
4
0
0
-
R
1
C
F
(
N
L
V
2
1
0
1
)
C
N
7
0
2
C
N
7
0
3
C
N
7
1
3
C
O
N
V
E
Y
O
R
A
T
X
-
9
A
T
X
-
9
C
N
7
1
1
C
O
D
E
R
E
A
D
E
R
V
4
0
0
-
R
1
C
F
(
N
L
V
2
1
0
1
)
U
A
R
T
C
O
M
-
D
/
G
U
A
R
T
C
O
M
-
C
/
F
I
E
E
E
1
3
9
4
B
O
A
R
D
A
T
X
-
P
O
W
E
R
A
T
X
-
9
5
4
3
2
1 6
7
8
9
10
HEAD
- 266 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22793 2D READER H ASM
２次元リーダーＨ組
1
2 401-22795 2D READER H RELAY CABLE ASM
２次元リーダーＨ中継ケーブル組
1
3 401-22796 2D READER H CABLE ASM
２次元リーダーＨケーブル組
1
4 401-22798 2D READER I/F H CABLE ASM
２次元リーダーＩ／Ｆ Ｈケーブル組
1
5 400-48003 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
1
6 401-22794 2D READER C ASM
２次元リーダーＣ組
1
7 401-22797 2D READER C CABLE ASM
２次元リーダーＣケーブル組
1
8 401-22799 2D READER I/F C CABLE ASM
２次元リーダーＩＦ Ｃケーブル組
1
9 401-22800 DC POWER CABLE ASM
ＤＣ電源ケーブル組
1
10 400-48006 ATX PSU
ＡＴＸ電源
1
