01 12-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 137 Q-6 PF-4410 50 1 630 103 8094 DISK(REEL DRIVE) 1 755Q--010-501 50 2 630 103 0609 SPRING,TENSION 1 755Q--010-502 50 5 630 101 3206 ASSY ,DISK 1 755Q--010-505…
0112-001
136
テープフィーダ TAPE FEEDER
PF-
4410 PF-4410

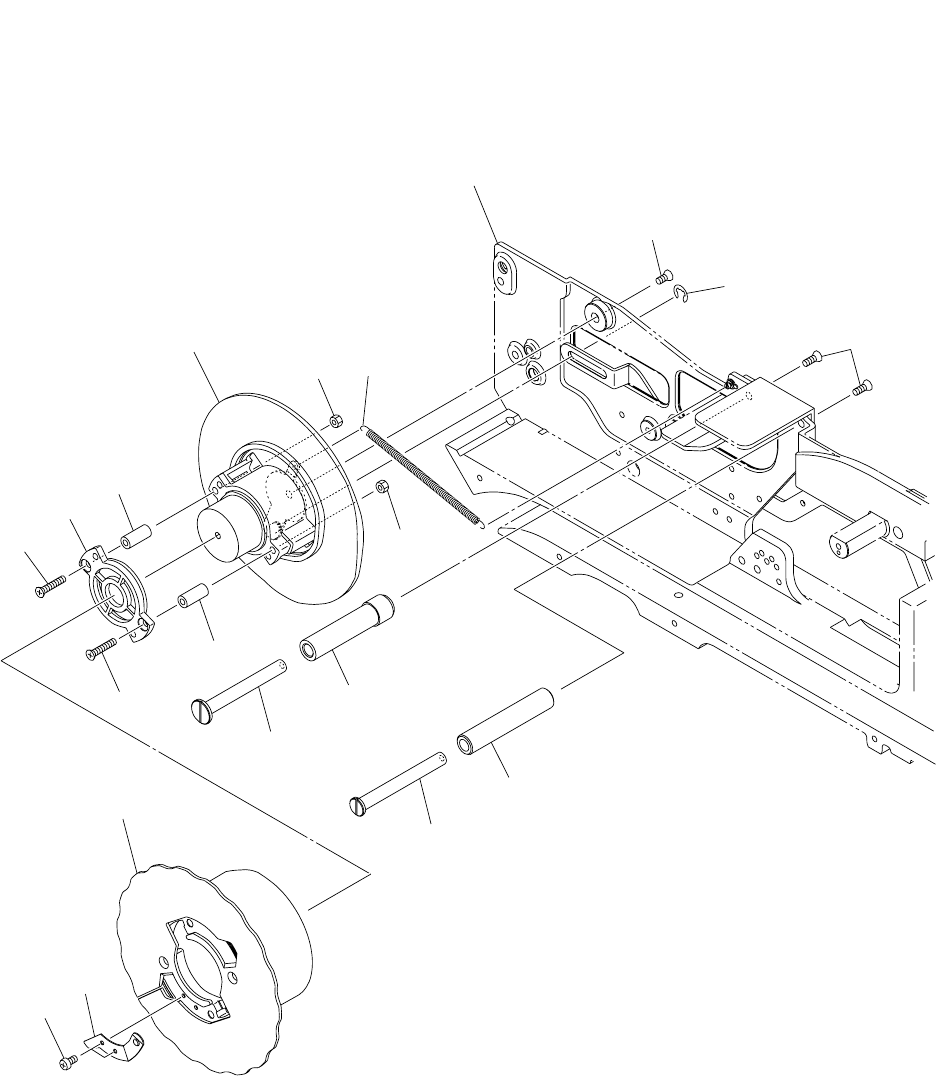

Fig. Q-6 カバーテープ巻取り部 Cover Tape Winding Section
501
See Fig.Q-1
Key No.1
502
516
529
528
510
511
Fig.Q-6
505
507
515
506
514
527
518
508
509
518
514
527
0112-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
137
Q-6
PF-4410
501 630 103 8094 DISK(REEL DRIVE) 1 755Q--010-501
502 630 103 0609 SPRING,TENSION 1 755Q--010-502
505 630 101 3206 ASSY,DISK 1 755Q--010-505
506 630 108 3476 SPACER 1 755Q--010-506
507 630 039 3309 SPRING,FLAT 1 755Q--010-507
508 630 104 2046 PIN,LOCATE 1 755Q--010-508
509 630 101 3008 ROLLER 1 755Q--010-509
510 630 101 2872 SHAFT 1 755Q--010-510
511 630 104 2145 ROLLER 1 755Q--010-511
514 630 108 3490 SPACER 2 755Q--010-514
515 630 037 3042 MACHINE SCREW(TAP PAN2X5) 2 755Q--010-515
516 630 101 1547 MACHINE SCREW 1 755Q--010-516
518 630 000 9408 MACHINE SCREW 2 755Q--010-518
527 411 140 9905 NUT HEX 3 2 755Q--010-116
528 411 000 9809 RING E 3 1 755Q--010-118
529 411 034 7208 SCR FLT 3X8 2 755Q--010-043
0301-002
138
テープフィーダ TAPE FEEDER
PF-4410 PF-4410
Fig. Q-8 クランプ部 Clamp Section
715
708
720
717
702
See Fig.Q-1
Key No.1
701
707
711
723
722
718
709
719
713
710
723
712
722
718
A
704
703
706
714
Fig.Q-8
705
A
B
B
