0301-001 78 テープフィーダ T APE FEEDER PF-2410, 241 1 PF-2410, 241 1 Fig. P-9 シュート部 Chute Section See Fig.P-1 K ey No .1 Fig.P-9 815 814
0301-002
77
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-8
701 630 096 0273 ASSY,PLATE 1 1 755P--010-701
702 630 101 2735 PIN,LOCATE 1 1 755P--010-702
703 630 101 2728 PIN,LOCATE 1 1 755P--010-703
704 630 101 2797 WASHER 1 1 755P--010-704
705 630 101 2148 BLOCK 1 1 755P--010-705
706 630 101 2711 PIN,GUIDE 1 1 755P--010-706
707 630 103 0555 ASSY,LEVER 1 1 755P--010-707
708 630 104 9397 GRIP 1 1 755P--010-708
709 630 101 2469 SHAFT 1 1 755P--010-709
710 630 101 2056 LEVER 1 1 755P--010-710
711 630 101 2476 SHAFT 1 1 755P--010-711
712 630 101 2063 BLOCK 1 1 755P--010-712
713 411 016 0203 RING E 2.5 1 1 755P--010-713
714 630 094 9261 SPRING,COMP 1 1 755P--010-714
715 630 041 6817 TUBE,WIRING 1 YELLOW 755P--010-715
715 630 105 1383 TUBE,WIRING 1 ORANGE 755K--010-715
717 411 002 4307 SCR FLT 5X10 1 1 755P--010-717
718 630 000 7510 BOLT,HEX-SCT 2 2 755P--010-718
719 630 001 0558 RING 1 1 755P--010-719
720 411 108 7103 SCR FLT 3X10 2 2 755P--010-720
722 411 141 2806 WASHER SPR 3 2 2 755P--010-114
723 411 141 3902 WASHER V 3X7X0.5 2 2 755P--010-115
PF-2410
PF-2411
0301-001
78
テープフィーダ TAPE FEEDER
PF-2410, 2411 PF-2410, 2411

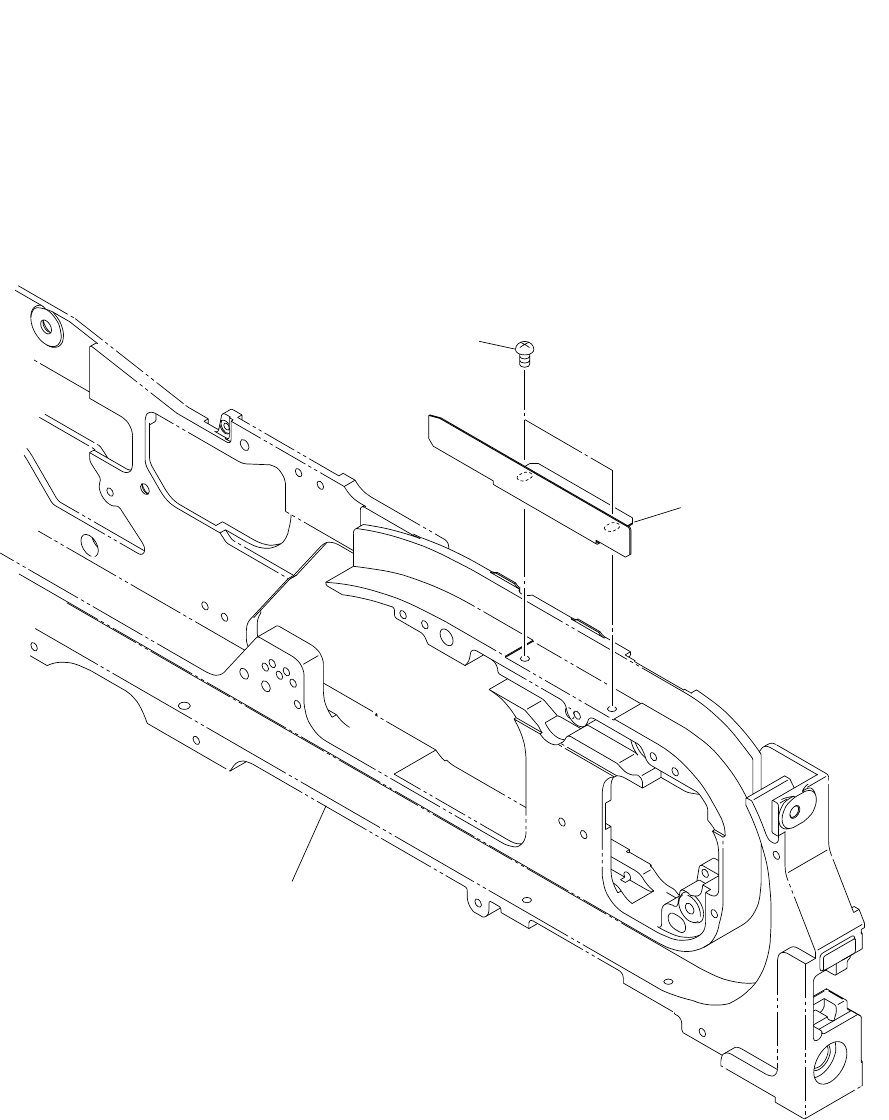

Fig. P-9 シュート部 Chute Section
See Fig.P-1
Key No.1
Fig.P-9
815
814
0301-001
79
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
814 630 112 2847 CHUTE 1 1 755P--010-814
815 411 140 7901 SCR TRS 3X4 2 2 755P--010-815
P-9
PF-2410
PF-2411
