WASHING PARTS 2/
洗浄部　2/
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
61 2MGKXS022000 1 BKT
ＢＫＴ
62 H5287C 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(ｽﾃﾝﾚｽ)
63 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
64 2MGKXS023400 1 GUIDE
ガイド
65 H57105 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X020(ｽﾃﾝﾚｽ)
66 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
66.1 N1080F 2 NUT, HEX
ナット　六角
M04(ｽﾃﾝﾚｽ)
67 A62382 1 RETAINER
押え
TBCR-S3M150
68 H5277C 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(ｽﾃﾝﾚｽ)
69 W1021C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(ｽﾃﾝﾚｽ)
70 W1038R 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(ｽﾃﾝﾚｽ)
71 N10761 4 NUT, HEX
ナット　六角
M03(ｽﾃﾝﾚｽ)
80 S67525 1 CYLINDER, AIR
シリンダ　エアー
MGPM12-50Z-M9BWL
81 H57107 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X030(ｽﾃﾝﾚｽ)
82 W61355 4 WASHER, CONICAL
ワッシャ　皿
M-4-L(SUS)
83 K67689 2 CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5-06
84 2MGKXS019900 1 BKT
ＢＫＴ
85 H5288T 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
86 K5257F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X010(ｽﾃﾝﾚｽ)
87 W1106M 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
88 2MGKXS019802 1 SHUTTER
シャッタ
89 H5288T 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(ｽﾃﾝﾚｽ)
90 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
91 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
92 2MGKXS025001 1 PACKING
パッキン
93 2MGKXS058000 1 RETAINER
押え
94 H5287C 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(ｽﾃﾝﾚｽ)
95 W1106M 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(ｽﾃﾝﾚｽ)
44
PTS- SNC- 04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
25
25
26
27
28
29
30
31
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
48
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
70
71
72
71
72
73
74
75
76
77
78
79
80
81
82
83
84
90
90
90
91
92
93
94
95
96
96
96
101
105
111
113
112
119
114
111
112
111
112
49
Ὑί㒊ࠉ

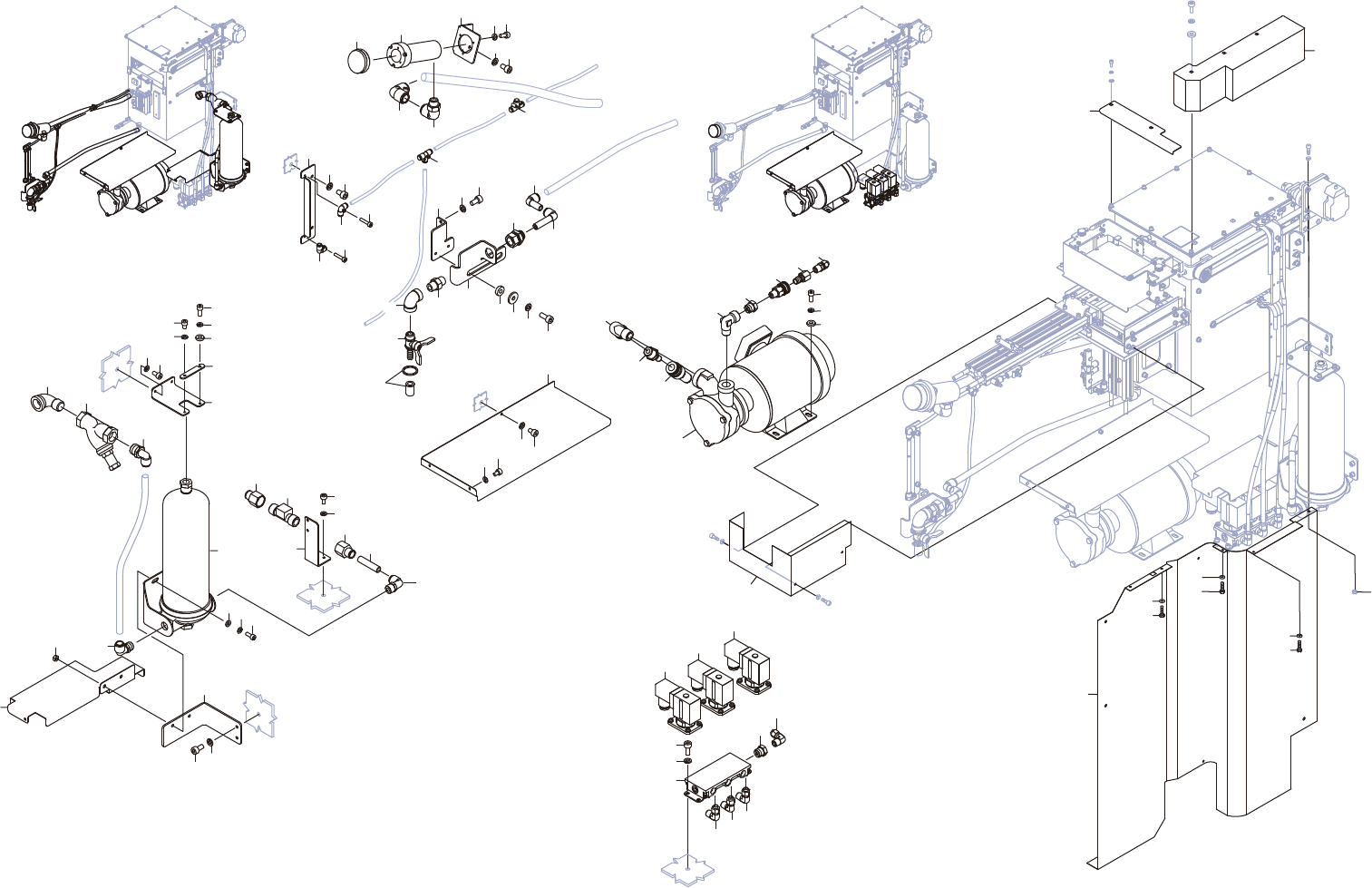

WASHING PARTS 3/
2UGKXS002124
46
PTS- SNC- 04
