ELECTRICAL COMPONENT 1/ 電装品 1/ 2UGKXS002124 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGKXS0 74101 1 BOX, ELECT RIC ＢＯＸ 電気 2 2MGKXS0 33100 1 SPACER スペーサ 3 H6393 8 1 BUSH…
GG
FFEE
II
HH
AA
CC
DD
A1A1
A2A2
A2A2
CC
DD
FF
EE
GG
A1A1
A2A2A2A2A2
CC
DD
FF
EE
GGGGG
II
HH
BB
Ｈ
Ｔ
Ｎ
Ｉ
Ｏ
Ｐ
Ｇ
Ｎ
Ｉ
Ｄ
Ｎ
Ｏ
Ｂ
Ｔ
Ｅ
Ａ
Ｒ
BB
Ｈ
Ｔ
Ｎ
Ｉ
Ｏ
Ｐ
Ｇ
Ｎ
Ｉ
Ｄ
Ｎ
Ｏ
Ｂ
Ｔ
Ｅ
Ａ
Ｒ
68
72
72
70
70
73
71
71
74
67
69
69
73
83
80
76
84
82
81
79
77
78
87
89
88
85
86
5
55
56
60
60
58
59
57
28
27
29
30
31
33
34
32
36
35
38
37
39
40
9
7
10
11
12
13
9
7
10
11
12
13
43
45
48
50
44
49
52
51
53
54
63
64
65
67
66
26
26
25
25
4
101
102
103
104
6
2
3
1
90
91
93
94
95
95
96
96
97
97
14
15
17
16
61
62
105
106
109
110
111
107
108
㟁ရ

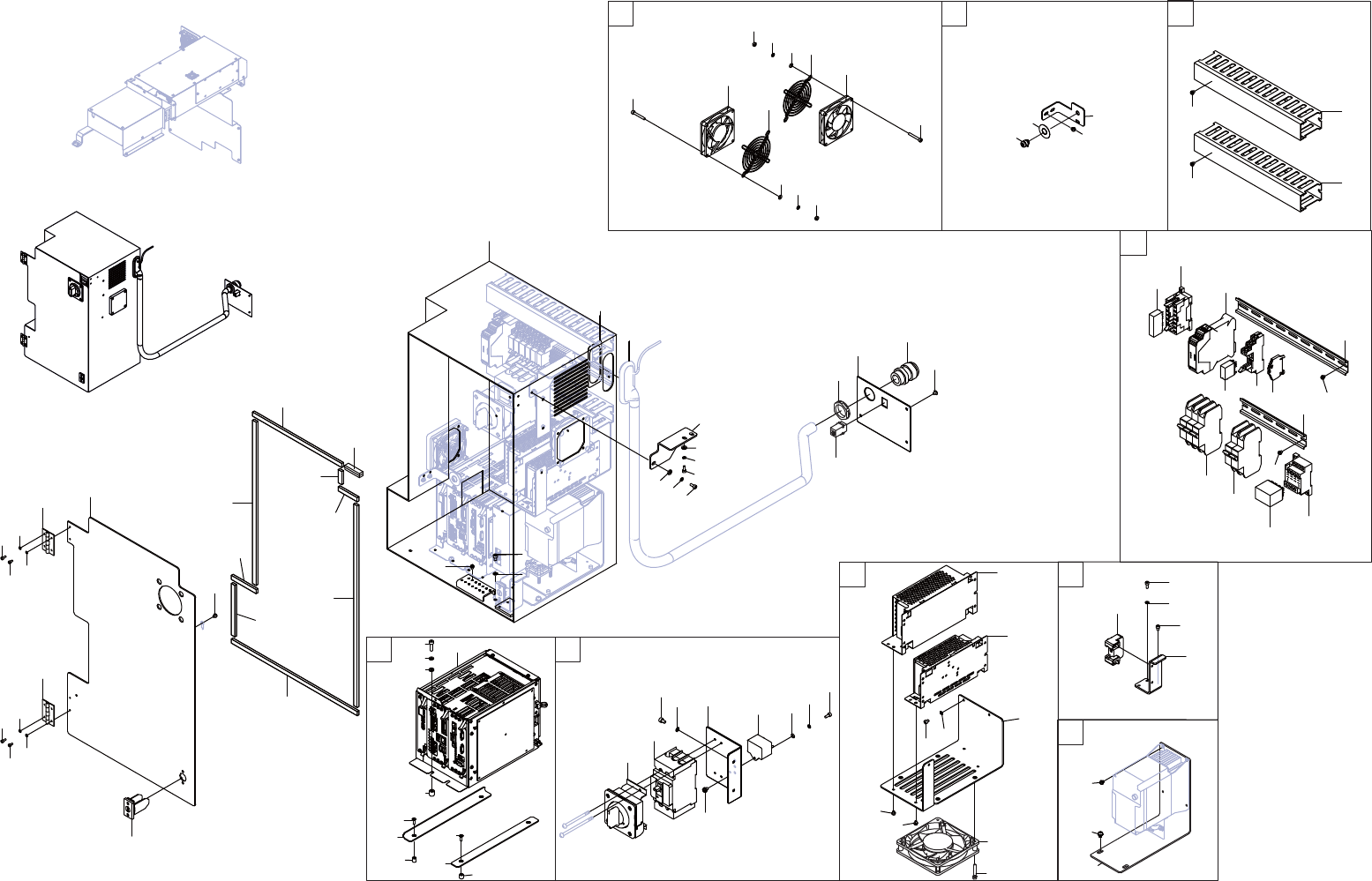

ELECTRICAL COMPONENT 1/
2UGKXS002124
54
PTS- SNC- 04
ELECTRICAL COMPONENT 1/
電装品 1/
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
1 2MGKXS074101 1 BOX, ELECTRIC
ＢＯＸ 電気
2 2MGKXS033100 1 SPACER
スペーサ
3 H63938 1 BUSHING, RUBBER
ブシュ ゴム
C-30-SG-30X90A-EP-UL
4 H5711K 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(ｽﾃﾝﾚｽ)
5 W1023C 2 WASHER, LOCK
ワッシャ スプリング
5M/M(ｽﾃﾝﾚｽ)
6 K5198C 10 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
7 H3013D 2 FAN
ファン
109P0824H702
9 K1141L 2 GUARD, FIN
ガード フィン
109-049E
10 H73788 8 BOLT, HEX SOCKET
ボルト 六角穴
CSHHFP3-SUS-M4-30
11 N61164 8 NUT
ナット
FRSNUT4
12 W1106M 8 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
13 W1107D 8 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(ｽﾃﾝﾚｽ)
14 2MGKXS058500 1 BKT
ＢＫＴ
15 K5198C 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
16 RX00191 1 NAMEPLATE
銘板
17 H31462 1 PLUG
プラグ
TJ-563 ｷｲﾛ
25 . 2 DUCT, WIRING
ダクト 配線
26 K5198C 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
27 R4031M 1 RAIL
レール
PFP-100N
28 K5198C 3 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
29 T64656 7 TERMINAL BLOCK
端子台
PTS2,5-TWIN
30 S5014F 6 SOCKET
ソケット
P2RF-08-E
31 R2017G 6 RELAY, MINIATURE
リレー ミニチュア
G2R-2-SND DC5
32 R60059 1 RELAY
リレー
G9SX-BC112-T01-RC
33 K2184G 1 BOARD, RELAY
基板 リレー
G7SA-5A1B DC24
34 S60440 1 SOCKET, RELAY
ソケット リレー
P7SA-14F-ND
35 R4031M 1 RAIL
レール
PFP-100N
36 K5198C 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
37 H74641 1 BREAKER
ブレーカ
FAZ-D15/3-DU
38 H74642 1 BREAKER
ブレーカ
FAZ-D10/3-DU
39 R2019T 1 RELAY, MINIATURE
リレー ミニチュア
LY4N-D2 DC24
40 S5045M 1 SOCKET, RELAY
ソケット リレー
PTF14A-E
43 2MGKXS032301 1 BKT
ＢＫＴ
44 H68419 1 BREAKER, EARTH LEAKAGE
ブレーカ 漏電
NV50-SVFU 3P 20A 30mA
45 H65166 1 HANDLE
ハンドル
F-03SVUL-LF-DR
48 H5711K 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(ｽﾃﾝﾚｽ)
49 W1023C 2 WASHER, LOCK
ワッシャ スプリング
5M/M(ｽﾃﾝﾚｽ)
50 K5198F 3 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M05X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
51 S64559 1 SURGE KILLER
サージキラ
RSPD-420-U4(FK)
52 H5288T 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(ｽﾃﾝﾚｽ)
53 W1106M 1 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
54 W1107D 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(ｽﾃﾝﾚｽ)
55 2MGKXS074200 1 BKT
ＢＫＴ
56 H57102 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(ｽﾃﾝﾚｽ)
57 W1106M 3 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
58 T64047 1 POWER SUPPLY, DC
電源 ＤＣ
LFA150F-24-SNJ1
59 T64048 1 POWER SUPPLY, DC
電源 ＤＣ
LFP240F-24-SNJ1Y
60 K51983 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
61 H68268 1 FAN
ファン
9G1224F4D01
62 H73788 4 BOLT, HEX SOCKET
ボルト 六角穴
CSHHFP3-SUS-M4-30
63 2MGKXS033200 1 BKT
ＢＫＴ
55
PTS- SNC- 04
ELECTRICAL COMPONENT 1/
電装品 1/
2UGKXS002124
No. Drg.No. & Code No. QTY Description Rating Remarks
番号
図番 & ｺｰﾄﾞ番号
個数
品名 規格
備考
64 H57102 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(ｽﾃﾝﾚｽ)
65 H5288T 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(ｽﾃﾝﾚｽ)
66 W1106M 2 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
67 H71575 1 HOOK
フック
TL-254
68 2MGKXS053000 1 DOOR
扉
69 T64727 2 HINGE
蝶番
HHKS50
70 H5275T 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(ｽﾃﾝﾚｽ)
71 W1021C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
72 H5710N 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(ｽﾃﾝﾚｽ)
73 W1021C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
74 K5198C 1 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
76 2MGKXS029901 1 PACKING
パッキン
77 2MGKXS030401 2 PACKING
パッキン
78 2MGKXS030501 1 PACKING
パッキン
79 2MGKXS030302 1 PACKING
パッキン
80 2MGKXS029801 1 PACKING
パッキン
81 2MGKXS030201 1 PACKING
パッキン
82 2MGKXS030101 1 PACKING
パッキン
83 2MGKXS029701 1 PACKING
パッキン
84 2MGKXS030001 1 PACKING
パッキン
85 2MGKXS003901 1 PANEL
パネル
86 K5208B 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(ｽﾃﾝﾚｽ)
87 N10113 1 NUT
ナット
GMP-21 (5301 9050)
88 K5372T 1 CONNECTOR
コネクタ
ST21
89 K68440 1 CONNECTOR
コネクタ
NWSI-C5E-SH2
90 2MGKXS074300 1 BKT
ＢＫＴ
91 K5198F 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M05X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
93 K5198C 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
94 2MGKXS061700 1 BKT
ＢＫＴ
95 H5288T 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(ｽﾃﾝﾚｽ)
96 W1106M 3 WASHER, LOCK
ワッシャ スプリング
4M/M(ｽﾃﾝﾚｽ)
97 W1043C 3 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
101 2AGKBA001504 1 BOX, CONTROL
ＢＯＸ コントロール
102 H5711N 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(ｽﾃﾝﾚｽ)
103 W1023C 2 WASHER, LOCK
ワッシャ スプリング
5M/M(ｽﾃﾝﾚｽ)
104 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
105 S69489 2 SPACER
スペーサ
CF-610E
106 2MGKXS074600 1 RAIL
レール
107 K5359T 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012(ｽﾃﾝﾚｽ)
108 S65589 2 SPACER
スペーサ
CF-508E
109 2MGKXS079600 1 BKT
ＢＫＴ
110 K5359T 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012(ｽﾃﾝﾚｽ)
111 S69489 2 SPACER
スペーサ
CF-610E
56
