功能特点
F30
• 专用温湿度探头提供更可靠的温湿度数据
温度和湿度是高值电阻测量中的关键参数。TH2690、TH2690H高阻计提供温湿度传感器接口，并配置了专用的温湿度探头。数字温
湿度探头可用于测定温度和湿度，提供比热电偶更精确的温度数据。
• 多种附件应对不同的测试环境和被测件
TH2690配备了多种可选附件，以适配不同的被测件，进一步提升其测试效果。主要包括电阻率测试盒和元件测试夹具。
电阻率测试盒配备多种尺寸的电极，可以用于测量不同规格材料的面电阻率和体电阻率。
元件测试夹具配备多种测试模块，以应对贴片器件、轴向引线器件等多种封装的测量。
• 错误信息
当仪器出现操作失误或仪器自检出错等问题时，在仪器下方信息栏会报错，点击工具-错
误信息图标，在此处可查看报警信息，可根据提示进行消除错误。
• HANDLER接口定义
1,2,3为信号输入脚，对应上图IN1，IN2，IN3。可以改变信号定义。
4,5,6,7为信号输出脚，对应上图OUT4，OUT5，OUT6，OUT7。可以改变信号输出模式。
标配附件
选件
温湿度传感器 TH26058C
φ
4插孔短路插头
TRB-3Lug
三同轴开路帽
USB接口电缆
TH26058G
φ
4防电灯笼插线缆
（双头线缆，红黑各一）
TH90003E 高压测试线
TH26058F
φ
4鳄鱼夹（红黑各一）
TH26058D
三同轴转香蕉头电缆（1.5m）
TH90003D 高压测试线
TRB-JJ
三同轴电缆
R1-24B
接线柱（红黑各一）
ADBJ77-E1-PL20 E2 E3
BNC公头转TRB母头转接器
（E1/E2/E3三种型号可选）
AD78 TRB母头转
TRB母头转接器
6069AS501BF000B 75PC
三轴BNC座
TH26058E
φ
4灯笼表笔（红黑各一）
TH26058B
三同轴转鳄鱼夹电缆（1.5m）
TH26090
电阻率测试夹具
TH26076B
屏蔽盒
www.tonghui.com.cn
携手同心 惠及未来
* 参数如有修改 恕不另行通知 以最新资料为准
* 参数如有修改 恕不另行通知 以最新资料为准
微弱信号检测仪器
-
高阻计
飞安计
静电计
皮安表
• 电阻率测量（选件）
TH2690系列可选配TH26090选件，进行电阻率测量。
a) 方案配置
b) TH26090电阻率测试盒
c) 体积电阻Rv、体积电阻率
ρ
v测量
将电压源Vs施加到上电极，指定流经测试样品的大电流为Im，随后体积电阻Rv用公式Rv=Vs/Im计算。
从测试样品流向保护电极的大电流和从上电极流向保护电极的表面电流都属于泄露电流；然而这些电流都会进入Vs的低侧，不会对用
于计算Rv的电流表电流(Im)的大小造成影响。
体积电阻率
ρ
v可用公式
ρ
v=EAR/STHxRv计算出，其中:
EAR = Effective area 有效面积
STH = Sample thickness 样品厚度。
序号 型号 名称 必选项 备注
1 TH2690 飞安表/静电计/高阻计主机
2 TH26090 电阻率测试盒
选件
3 备注 TH2690固件升级至最新
功能 说明
测试电压 0-
±
1000V
测试电极
Φ
26mm、
Φ
38mm、
Φ
50mm（标配），共3种可选
测试电流 0-10mA
接触压力 ≤10kg
测量参数 表面电阻Rs、表面电阻率
ρ
s、体电阻Rv、体电阻率
ρ
v
Page
400-624-1118
* 参数如有修改 恕不另行通知 以最新资料为准
微弱信号检测仪器
-
高阻计
飞安计
静电计
皮安表

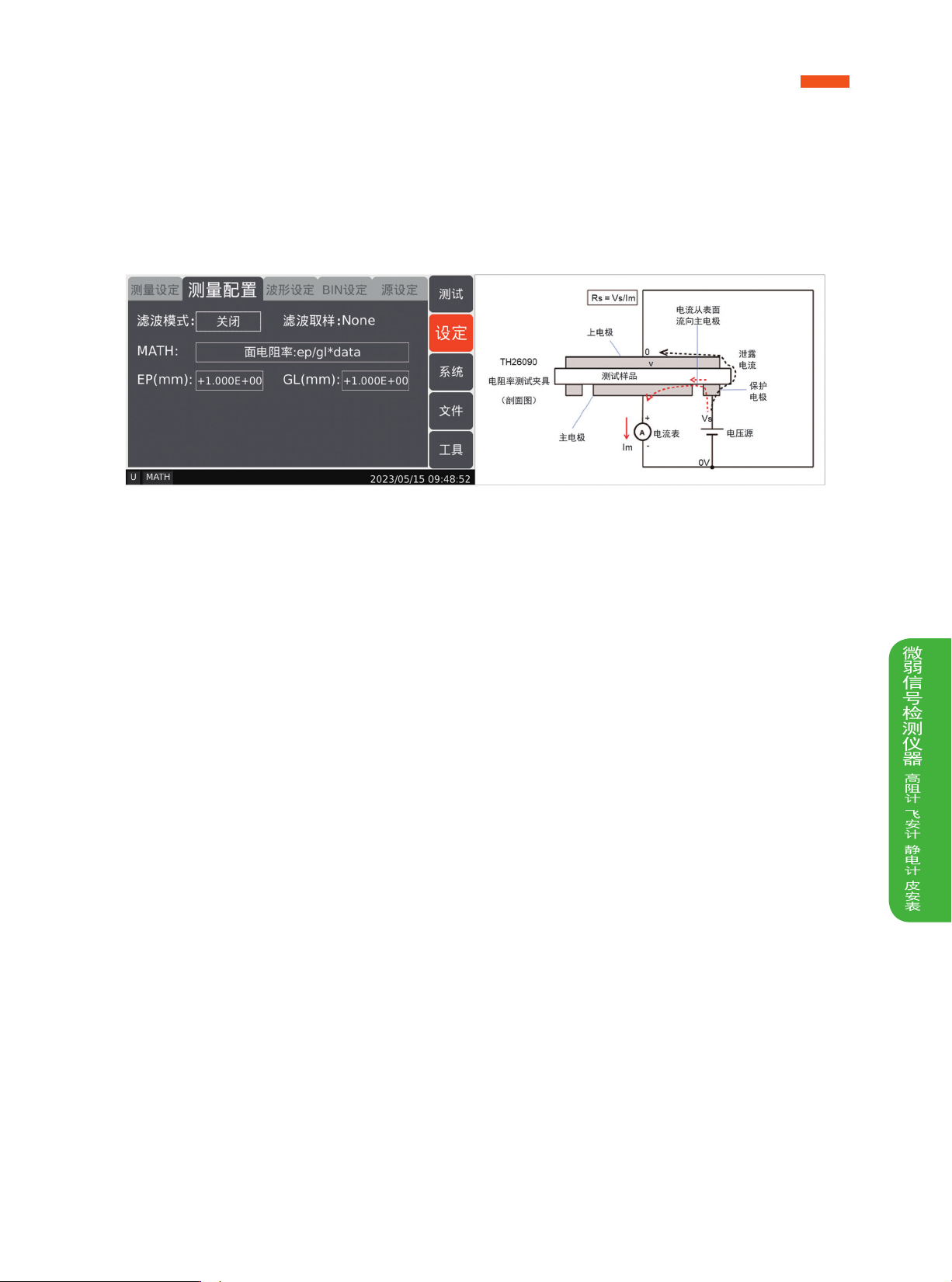

d) 表面电阻Rs、表面电阻率
ρ
s测量
将电压源Vs施加到护环电极，在测试样品表面上的电流从保护电极流向主电极，表面电流被指定为Im。
表面电阻Rs可用公式Rs=Vs/Im计算。
从护环流向上电极的电流是泄露电流；然而这个电流会流入Vs的低侧，不会对用于计算Rv的电流表电流(Im)的大小造成影响。
表面电阻可用公式
ρ
s=EPER/GLENxRs计算出，其中:
EPER = Effective perimeter 有效周长
GLEN = Gap length 间隔长度
