01 02
产品简介
产品概述
主要功能和特点
CDLE6 剩余电流动作断路器，适用于交流 50Hz，额定电压至 400V，额定电流至 800A 的三
相四线中性点直接接地（TT）配电网络中。用于提供间接接触保护；防止因设备绝缘损坏，产生
接地故障电流而引起的火灾危 险；并可用来分配电能，保护线路、电源设备免受过载、欠电压、
短路、单相接地等故障的危害。
CDLE6 剩余电流动作断路器是一体式、多功能、可通讯、负荷电流可调的剩余电流动作断路器，
符合智能电网管理的各项智能化要求，特别适用于城乡电网各级综合保护，是配合国家智能电网
运行的首选产品。
●
采用高性能 32 位 ARM 微处理，实时进行信号处理和智能控制
●
液晶中文显示，人机界面友好，操作简便
●
剩余电流（漏电）保护，剩余电流档位可在线整定，具有重合闸功能
●
实时监测跟踪线路剩余电流，自动调节档位，保证产品的投运率和可靠性
●
长延时、短延时和瞬时三段保护，采用电子式脱扣，与电源电压无关
●
过压保护，欠压保护，缺相保护
●
线路剩余电流、三相电源电压、负载电流实时显示
●
保护功能及参数可在线设置修改
●
跳闸类型（剩余电流、闭锁、过载、欠压、过压、缺相）识别、显示，并可存储、查询、删除
●
具有通信功能，可实现遥信、遥测、遥控、遥调
●
具有红外通讯功能，可加外挂防雷模块
产品选型
型号说明
注：1）250AF 及以下辅助附件为 1K1B，400AF 及以上辅助附件为 2K2B；
2）630b 和 800AF 无左零；
3）辅助默认端子型；
4）费控型产品默认无源费控，有源费控需定制
5）N极在左产品本体上默认具备一组单辅助，位置处于信号端子上,不能额外选配辅助附件。
产品名称 显示方式 壳架等级 分断能力 N 相位置 派生代号
CDLE6 Y 250 M N 极在左
缺省：数码型
Y：液晶型
100:100A
125:125A
250:250A
400:400A
630:630A
630b:630A
800:800A
S：普通型
M：标准型
H：高分断型
缺省：N 极在右
N 极在左
缺省：无
带端子型辅助
红外通讯
费控型
适用光伏
核心物料订货号
核心物料订货号 商品名称
CDLE6125M
CDLE6250M
CDLE6400M
CDLE6630H
CDLE6800M
CDLE6Y125M
CDLE6Y250M
CDLE6Y400M
CDLE6Y630H
CDLE6Y800M
CDLE6-125M 数码型
CDLE6-250M 数码型
CDLE6-400M 数码型
CDLE6-630H 数码型
CDLE6-800M 数码型
CDLE6Y-125M 液晶型
CDLE6Y-250M 液晶型
CDLE6Y-400M 液晶型
CDLE6Y-630H 液晶型
CDLE6Y-800M 液晶型
03 04

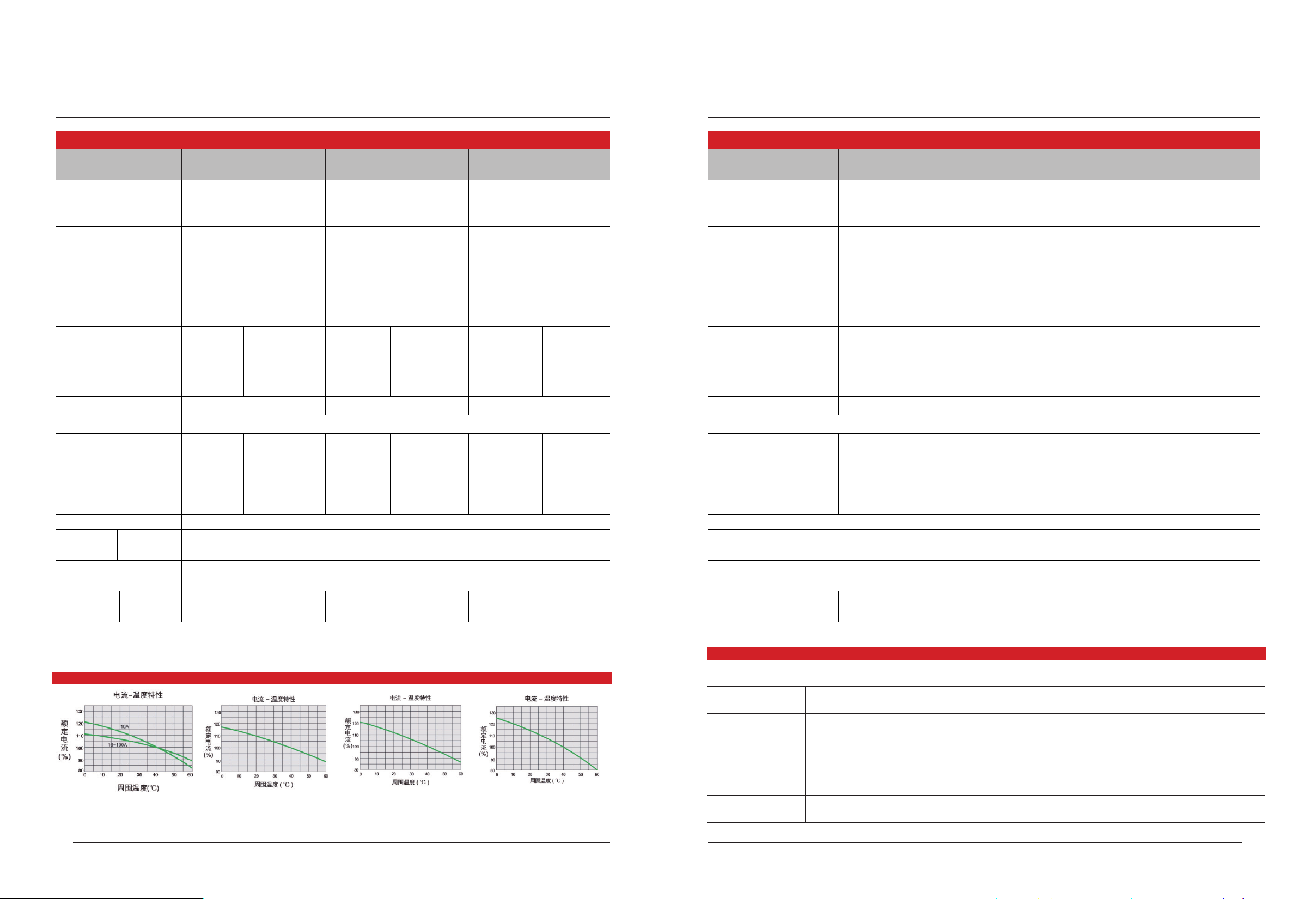

技术参数 技术参数
技术参数
型 号
CDLE6-100
CDLE6Y-100
CDLE6-125
CDLE6Y-125
CDLE6-250
CDLE6Y-250
CDLE6-400
CDLE6Y-400
CDLE6-630
CDLE6Y-630
CDLE6Y-630b
CDLE6-800
CDLE6Y-800
壳架电流 100
125 250 400 630 630 800
极 数 3P+N
3P+N 3P+N 3P+N 3P+N 3P+N 3P+N
额定工作电压Ue (V) AC400V
AC400V AC400V AC400V AC400V AC400V AC400V
额定电流 50A、63A、80A、100A可调
50A、63A、80A、100A、125A可调
100A,125A,140A,160A,180A
,200A,225A,250A可调
200A,225A,250A,315A,350A,400A
可调
315A,350A,400A,500A,630A可调 315A,350A,400A,500A,630A可调
315A,350A,400A,500A,
630A,700A,800A可调
额定绝缘电压Ui(V) 1000
1000 1000 1000 1000 1000 1000
额定冲击耐受电压Uimp(kV) 8
8 8 8 8 8 8
额定频率(Hz) 50
50 50 50 50 50 50
脱扣器类型 电子式
电子式 电子式 电子式 电子式 电子式 电子式
S M
S M S M S M S M H S M M
分断能力
额定极限短路分
断能力Icu(kA)
25 50
25 50 35 50 35 65 50 65 85 50 65 65
额定运行短路分
断能力Ics(kA)
20 35
20 35 35 35 35 42 50 42 65 50 42 42
短时耐受电流Icw 1.5kA/1s
1.5kA/1s 3kA/1s 5kA/1s 8kA/1s 10kA/1s 8kA/1s 8kA/1s
10kA/1s
剩余电流动作特性
AC AC
额定剩余动作电流I
△
n(mA)
50/100/200
/300mA可调
+OFF
30(非延时)/50/10
0/200/300/400/
500/600/800/10
00mA可调+OFF
50/100/200
/300mA可调
+OFF
30(非延时)/50/1
00/200/300/400/
500/600/800/100
0mA可调+OFF
50/100/200/300mA
可调
+OFF
30(非延时)/50/1
00/200/300/400/
500/600/800/100
0mA可调+OFF
50/100/200
/300mA
可调+OFF
30(非延时)/50/100
/200/300/400/500/
600/800/1000mA
可调+OFF
50/100/200
/300mA
可调+OFF
100/200/300/400
/500/600/800/10
00mA可调+OFF
30(非延时)
50/100/200/300/4
00/500/600/800/1
000mA可调+OFF
50/100/200
/300mA
可调+OFF
30(非延时)
50/100/200/300/
400/500/600/
800/1000
可调+OFF
100/200/300/
500/800/1000
可调+OFF
剩余电流动作时间特性
延时型/非延时性 延时型/非延时性
分断时间
操作寿命
延时型(s) I
△
n≤0.5s； 2I
△
n≤0.2s； 5I
△
n≤0.15s； 10I
△
n≤0.15s I
△
n≤0.5s； 2I
△
n≤0.2s； 5I
△
n≤0.15s； 10I
△
n≤0.15s 非延时
型(s) I
△
n≤0.3s； 2I
△
n≤0.15s； 5I
△
n≤0.04s； 10I
△
n≤0.04s I
△
n≤0.3s； 2I
△
n≤0.15s； 5I
△
n≤0.04s； 10I
△
n≤0.04s
2I
△
n延时型极限不驱动时间(s) 0.06s/0.1s/0.2s/非延时 0.06s/0.1s/0.2s/非延时 自动重合
闸时间(s) 20~60s(仅延时型） 20~60s(仅延时型）
机械寿命 9000 9000 8000 5000 5000 5000 4000
电气寿命 1500 1500 1500 1200 1200 1200 1000
注：1. 适用光伏产品漏电功能出厂默认关闭
2. S 分断产品额定剩余电流出厂默认 300mA, 其他产品默认 500mA
CDLE6-100/125
海拔超过适用工作环境的 2000m，断路器电气性能按下表修正：
CDLE6-250 CDLE6-400 CDLE6-630/800
温度降容系数
海拔降容系数
海拔（m） 2000 2500 3000 4000 5000
工频耐压（v） 3000 3000 2500 2200 2000
绝缘耐压（v） 800 800 700 600 500
最大工作电流（v） 690 690 600 500 440
工作电流修正系数 1 1 0.98 0.95 0.93
