05 06 功能与特性 保护特性说明 1 ） 过载长延时保护 ●过载保护按反时限特性进行 ： T=(6Ir1/I) ²tr （ 延时精度 ：± 10% ） 其中 ： T 为动作时间值 ， Ir1 为长延时保护设定值 ， I 为故障电流 ， tr 为长延时时间设定值 。 ● 动作值设定范围表 1 参数 壳架电流 设定值 出厂整定值 动作设定值 Ir1 100 50A 、 63A 、 80A 、 100A 100A 125 50A 、 63…

100%1 / 10
03 04
技术参数 技术参数
技术参数
型 号
CDLE6-100
CDLE6Y-100
CDLE6-125
CDLE6Y-125
CDLE6-250
CDLE6Y-250
CDLE6-400
CDLE6Y-400
CDLE6-630
CDLE6Y-630
CDLE6Y-630b
CDLE6-800
CDLE6Y-800
壳架电流 100
125 250 400 630 630 800
极 数 3P+N
3P+N 3P+N 3P+N 3P+N 3P+N 3P+N
额定工作电压Ue (V) AC400V
AC400V AC400V AC400V AC400V AC400V AC400V
额定电流 50A、63A、80A、100A可调
50A、63A、80A、100A、125A可调
100A,125A,140A,160A,180A
,200A,225A,250A可调
200A,225A,250A,315A,350A,400A
可调
315A,350A,400A,500A,630A可调 315A,350A,400A,500A,630A可调
315A,350A,400A,500A,
630A,700A,800A可调
额定绝缘电压Ui(V) 1000
1000 1000 1000 1000 1000 1000
额定冲击耐受电压Uimp(kV) 8
8 8 8 8 8 8
额定频率(Hz) 50
50 50 50 50 50 50
脱扣器类型 电子式
电子式 电子式 电子式 电子式 电子式 电子式
S M
S M S M S M S M H S M M
分断能力
额定极限短路分
断能力Icu(kA)
25 50
25 50 35 50 35 65 50 65 85 50 65 65
额定运行短路分
断能力Ics(kA)
20 35
20 35 35 35 35 42 50 42 65 50 42 42
短时耐受电流Icw 1.5kA/1s
1.5kA/1s 3kA/1s 5kA/1s 8kA/1s 10kA/1s 8kA/1s 8kA/1s
10kA/1s
剩余电流动作特性
AC AC
额定剩余动作电流I
△
n(mA)
50/100/200
/300mA可调
+OFF
30(非延时)/50/10
0/200/300/400/
500/600/800/10
00mA可调+OFF
50/100/200
/300mA可调
+OFF
30(非延时)/50/1
00/200/300/400/
500/600/800/100
0mA可调+OFF
50/100/200/300mA
可调
+OFF
30(非延时)/50/1
00/200/300/400/
500/600/800/100
0mA可调+OFF
50/100/200
/300mA
可调+OFF
30(非延时)/50/100
/200/300/400/500/
600/800/1000mA
可调+OFF
50/100/200
/300mA
可调+OFF
100/200/300/400
/500/600/800/10
00mA可调+OFF
30(非延时)
50/100/200/300/4
00/500/600/800/1
000mA可调+OFF
50/100/200
/300mA
可调+OFF
30(非延时)
50/100/200/300/
400/500/600/
800/1000
可调+OFF
100/200/300/
500/800/1000
可调+OFF
剩余电流动作时间特性
延时型/非延时性 延时型/非延时性
分断时间
操作寿命
延时型(s) I
△
n≤0.5s； 2I
△
n≤0.2s； 5I
△
n≤0.15s； 10I
△
n≤0.15s I
△
n≤0.5s； 2I
△
n≤0.2s； 5I
△
n≤0.15s； 10I
△
n≤0.15s 非延时
型(s) I
△
n≤0.3s； 2I
△
n≤0.15s； 5I
△
n≤0.04s； 10I
△
n≤0.04s I
△
n≤0.3s； 2I
△
n≤0.15s； 5I
△
n≤0.04s； 10I
△
n≤0.04s
2I
△
n延时型极限不驱动时间(s) 0.06s/0.1s/0.2s/非延时 0.06s/0.1s/0.2s/非延时 自动重合
闸时间(s) 20~60s(仅延时型） 20~60s(仅延时型）
机械寿命 9000 9000 8000 5000 5000 5000 4000
电气寿命 1500 1500 1500 1200 1200 1200 1000
注：1. 适用光伏产品漏电功能出厂默认关闭
2. S 分断产品额定剩余电流出厂默认 300mA, 其他产品默认 500mA
CDLE6-100/125
海拔超过适用工作环境的 2000m，断路器电气性能按下表修正：
CDLE6-250 CDLE6-400 CDLE6-630/800
温度降容系数
海拔降容系数
海拔（m） 2000 2500 3000 4000 5000
工频耐压（v） 3000 3000 2500 2200 2000
绝缘耐压（v） 800 800 700 600 500
最大工作电流（v） 690 690 600 500 440
工作电流修正系数 1 1 0.98 0.95 0.93
05 06
功能与特性
保护特性说明
1
）
过载长延时保护
●过载保护按反时限特性进行
：
T=(6Ir1/I) ²tr
（
延时精度
：±
10%
）
其中
：
T
为动作时间值
，
Ir1
为长延时保护设定值
，
I
为故障电流
，
tr
为长延时时间设定值
。
●
动作值设定范围表1
参数 壳架电流 设定值 出厂整定值
动作设定值Ir1
100 50A、63A、80A、100A 100A
125 50A、63A、80A、100A、125A 125A
250 100A、125A、140A、160A、180A、200A、225A、250A 250A
400 200A、225A、250A、315A、350A、400A 400A
630 315A、350A、400A、500A、630A 630A
800 630A、700A、800A 800A
延时时间设定值tr 3s、4s、6s、8s、10s、12s、16s、18s、OFF 12s
●
动作特性表2
环境温度 电流名称 整定电流倍数 ≤63A >63A
﹢40
°
C
约定不脱扣电流 1.05IR1 ≥1H ≥2h
约定脱扣电流 1.3IR1 <2h <2h
2） 短路短延时保护时特性
●
短路短延时保护防止配电系统的阻抗性短路，跳闸延时是为了实现选择性保护，相关参数设定表3
参数设定 设定值 出厂整定值
短延时动作电流设定值Ir2
2Ir1,2.5Ir1,3Ir1,4Ir1,5Ir1,6Ir
1,7Ir1,8Ir1,10Ir1,12Ir1
6Ir1
短延时时间设定值tsd 0.1s,0.2s,0.3s,0.4s,0.6s,0.8s,1.0s ,OFF 0.4s
●
短路短延时保护动作特性表4
特性 故障电流倍数 脱扣时间 延时误差
不动作特性
≤
0.8Ir2 不动作
±
40ms
动作特性
＞
1.2Ir2 延时动作
±
40ms
3） 瞬时保护
●
短路瞬时保护相关参数设定表5
参数设定 设定值 出厂整定值
瞬时动作电流设定值Ir3
4Ir1,6Ir1,7Ir1,8Ir1,10Ir1,
11Ir1,12Ir1,13Ir1,14Ir1,OFF
10Ir1
●
短路瞬时保护动作特性表6
特性 电流倍数（I/Ir3） 延时误差
不动作特性
≤
0.8 -
动作特性 ＞1.2
±
40ms
功能与特性
功能分类
类别
常规型 光伏专用型
电流保护
过载保护
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
短路短延时保护
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
瞬时保护
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
额定剩余动作电流
1.
参数设置详见保护特性说明
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
1.
参数设置详见保护特性说明
2.
功能设置
(24h
报警
/
长期报警
/
跳闸）默认长期报警
;
突变保护
1.
整定范围
(30~75mA)
，步进
1mA
，默认
30mA;
2.
动作时间
(20~90ms)
，步进
10ms
，默认
20ms;
3.
功能设置
(
告警
/
跳闸）默认报警
;
○
电压保护
过压保护
1.
整定范围
(250~300V),
步进
1V
，默认
275V;
2.
功能设置
(
告警
/
跳闸
/
关闭）默认关闭
;
1.
整定范围
(240~286V),
步进
1V
，默认
275V;
2.
延时可调
0~10s
、默认
10s
3.
功能设置
(
告警
/
跳闸
/
关闭）默认关闭
;
欠压保护
1.
整定范围
(145~200V),
步进
1V
，默认
145V;
2.
功能设置
(
告警
/
跳闸
/
关闭）默认关闭
;
1.
整定范围
(145~200V),
步进
1V
，默认
145V;
2.
延时可调
0~10s
、默认
10s
3.
功能设置
(
告警
/
跳闸
/
关闭）默认关闭
;
缺相保护
1.
整定范围
(10~50V),
步进
1V
，默认
30V;
2.
功能设置
(
告警
/
跳闸
/
关闭）默认关闭
;
1.
整定范围
(10~50V),
步进
1V
，默认
30V;
2.
功能设置
(
告警
/
跳闸
/
关闭）默认跳闸
;
其他保护及
重合闸功能
试上电合闸
1.
电压可调
150~220V
，默认
150V
2.
功能设置
(
开启
/
关闭
)
，默认开启
1.
电压可调
150~220V
，默认
150V
2.
延时可调
0~300s
、默认
300s
3.
功能设置
(
开启
/
关闭
)
，默认开启
断电跳闸（失压保护）
1.
电压可调
10V~150V
、默认
45V
2.
功能设置
(
开启
/
关闭
)
，默认关闭
1.
电压可调
10V~150V
、默认
45V
2.
延时可调
0~20s
、默认
10s
3.
功能设置
(
开启
/
关闭
)
，默认开启
电压重合闸
1.
单拨动
2.
功能设置
(
开启
/
关闭
)
，默认开启
1.
单拨动
2.
功能设置
(
开启
/
关闭
)
，默认开启
漏电重合闸
1.
功能设置
(
开启
/
关闭
)
，默认开启
1.
功能设置
(
开启
/
关闭
)
，默认开启
信息储存、
查询、显示
线路剩余电流
● ●
电源电压
● ●
负荷电流
● ●
费控功能
△ △
总告警
1.
功能设置
(
开启
/
关闭
)
，
默认开启
1.
功能设置
(
开启
/
关闭
)
，
默认开启
档位返回
1.
功能设置
(
开启
/
关闭
)
，
默认开启
1.
功能设置
(
开启
/
关闭
)
，
默认开启
通信功能
RS485(DL/T-645
、
Modbus
）
● ●
红外通讯
△ △
●代表有此功能，○代表无此功能，△代表可选配该功能

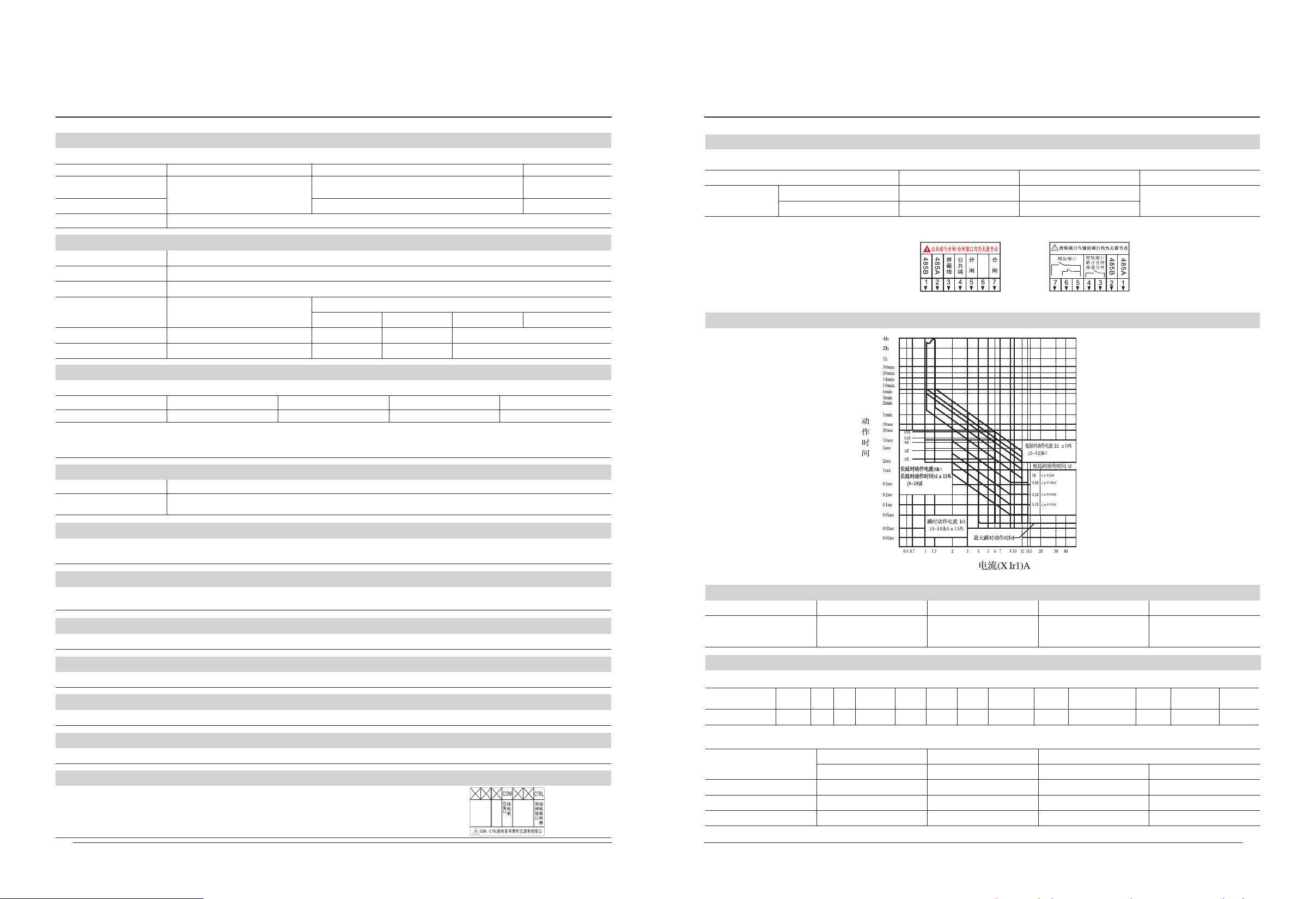

07 08
功能与特性
15）
联动保护功能
17）
通讯功能
18）
连接导线的截面积与额定电流匹配表
16）
过流短路保护特性曲线
通过联动接口可与其他消防设备进行联动保护具体如下：
二次端子接线图 左零二次端子接线图
费控产品二次
端子接线图
注意：若长时间短接 4 与 5 会令断路器一直处于分闸状态
DI 输入设置 功能说明 优先级 延迟时间（ms）
输入控制
4 与 7 短接 断路器合闸 低
≤40ms
4 与 5 短接 断路器分闸 高
通信接口 接口类型 通讯协议 通讯地址 通讯速率
RS485 外接端子 DL/T-645 Modbus（可调） 1-255 600-38400（可调）
额定电流不大于 400A 和连接导线相匹配的截面积
额定电流（A） 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400
导线截面积（mm²） 2.5 4 6 10 16 25 35 50 70 95 120 185 240
额定电流大于 400A 和连接导线相匹配的截面积
额定电流 A
电缆 铜排
截面积 mm² 数量 尺寸 mmxmm 数量
500 150 2 30x5 2
630 185 2 40x5 2
800 240 2 50x5 2
功能与特性
4）剩余电流保护特性表7
档位设置范围
型号电流 参数 设定值（mA) 出厂整定值
100~630b
剩余动作电流 I
∆
n
30(非延时）/50/100/200/300/400/500
/600/800/1000，可调，OFF
500
800 100/200/300/500/800/1000，可调，OFF 500
突变剩余电流 当负载侧出现一定量的突加漏电，断路器脱扣跳闸。突变剩余电流30~150mA可调，出厂默认设置为关闭。
5）动作特性表8
参数 特性
额定不动作电流 0.5I
∆
n
额定动作电流 ≥0.85I
∆
n
延时特性 2I
∆
n极限不驱动时间（
∆
t）
分断时间
I
∆
n 2I
∆
n 5I
∆
n 10I
∆
n
非延时型 …… ≤0.3s ≤0.15s ≤0.04s
延时型 0.06/0.1/0.2s ≤0.5s ≤0.2s ≤0.15s
6）自动档位模式表9
自动档位模式下，各档位值及浮动值
档位值（mA） 200 300 400 500
浮动值（mA） 100 150 200 -
当剩余电流大于该档位浮动值而未达到其动作值且稳定维持60s后，档位上浮一档，以此类推，直至最大档位；当剩余电流小于该档位下一档的浮动值且稳定维
持120s后，档位下浮一档，以此类推，直至最小档位。以“自动”档位，线路初始剩余电流为100mA为例。断路器通电，档位自动整定至300mA档。当剩余电流增
大至150mA以上并稳定60s后，档位变化至400mA档；当剩余电流减小至100mA以下并稳定120s后，档位变化至200mA档。
7）自动重合闸合作/闭锁
自动重合闸： 当剩余电流超过动作电流值档位动作跳闸后，经过20～60s的时间能自动重合闸，但手动合闸不受时间限制。
闭锁：
闭锁时间为5s，即当产品重合闸后5s内再次发生漏电故障，断路器在动作时间内再次跳闸且闭锁，不可自动重合闸，必须人工操作
合闸；当产品在重合闸后5s外发生漏电故障，断路器在动作时间内跳闸不闭锁，经过20～60sd的时间能再次重合闸。
8）过压保护功能
当线路相电压高于过压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可自动合闸投运。过压保护的设置值范围为250V～300V,出厂设置为
265V，用户可自行设定或关闭保护。
9）欠压保护功能
当线路相电压低于欠压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可自动合闸投运。欠压保护的设置值范围为145～200v，出厂设置
为145V，用户可自行设定或关闭保护。
10）缺相保护功能
当线路电源端出现缺相时，断路器保护跳闸。当线路恢复到正常电压后，可自动合闸投运。出厂默认设置为关闭。
11）断零保护功能
当线路电源端出现零线断开时，断路器保护跳闸。当线路恢复后，可自动合闸投运。出厂默认设置为关闭。
12）断电跳闸、上电合闸功能
当线路电源端断电时，断路器保护跳闸。当线路重新上电后，可自动合闸投运。出厂默认设置为关闭。
13）漏电瞬态/突变识别
当剩余电流保护断路器负载侧出现一定量的突加漏电，保护器脱扣跳闸。突变剩余电流30mA-150mA可调。出厂默认设置为关闭。
14）费控功能
剩余电流保护断路器可与电能表配套使用，实现欠费分闸，有费自动合闸的功能。费控产品需另外定制。
常规产品为无源费控，有源费控需单独说明
