ESE US-X 标准印刷机
选机指南
深圳众鼎自动化设备有限公司
印刷机结构及特点
Standard Printer Mechanism
1.印刷平台采用4个高精密的滚珠丝杆及3个研磨棒组合结构，
X、Y、Z1、Z2 、TH 各个轴部位都有伺服马达来控制。
2.印刷过程中将平台承受的压力平衡分散于四周的构造，使
印刷机在长时间运行过程中也能保证印刷稳定性和高品质 。
采用Y，Z夹紧方式及印刷平台中心真空吸附装置（可
选配），对基板进行固定，提高印刷品质。
根据基板类型可以选配Side vacuum clamp unit。
相对标准夹板方式，可以对基板起到更加稳定的固定
作用。
1.由精密气压调节器，气缸及马达制动的刮刀系统，保证印刷
品质的稳定。
2.根据基板类型及锡膏的不同可选择标准刮刀或者ESE自主研
发的X-SQUEEGEE（可选配），可以提高对 03015,0402(mm)
等微型原器件印刷品质及印刷精度。
3.刮刀Z 轴自动回归 原点系统在更换新产品/新刮刀或中途确
认品质时选择使用，可以维持稳定的生产品质。
CCD相机和4 LED照明构造，可快速准确的识别基板及钢网
的mak，可以识别标准mak及任意图形的mak。
内置2D 检测功能，可即时确认生产结果。
相机位置自动补正功能，可以不通过其他方面的参数校正
的操作过程，直接对相机进行校正。
Mask plunger结构设计合理，无需单独适配器便可
更换钢网模板（生产模板更换时间少于1分钟）
作为选配项可使用自动基板宽度调节功能。
采用Wet-dry-vacuum 自动清洗过程。
通过逆流阀可以防止洗液逆流，堵塞等问题出现。
清洗时间，循环方式等可以方便的进行程序设定。
ESE印刷机软件系统在熟悉的Windows 7操作系
统基础上进行操作，运行中操作简便、高效，另
外还包含了一些为了方便查阅和输出生产履历及
各种数据的项目文件夹。
深圳众鼎自动化设备有限公司

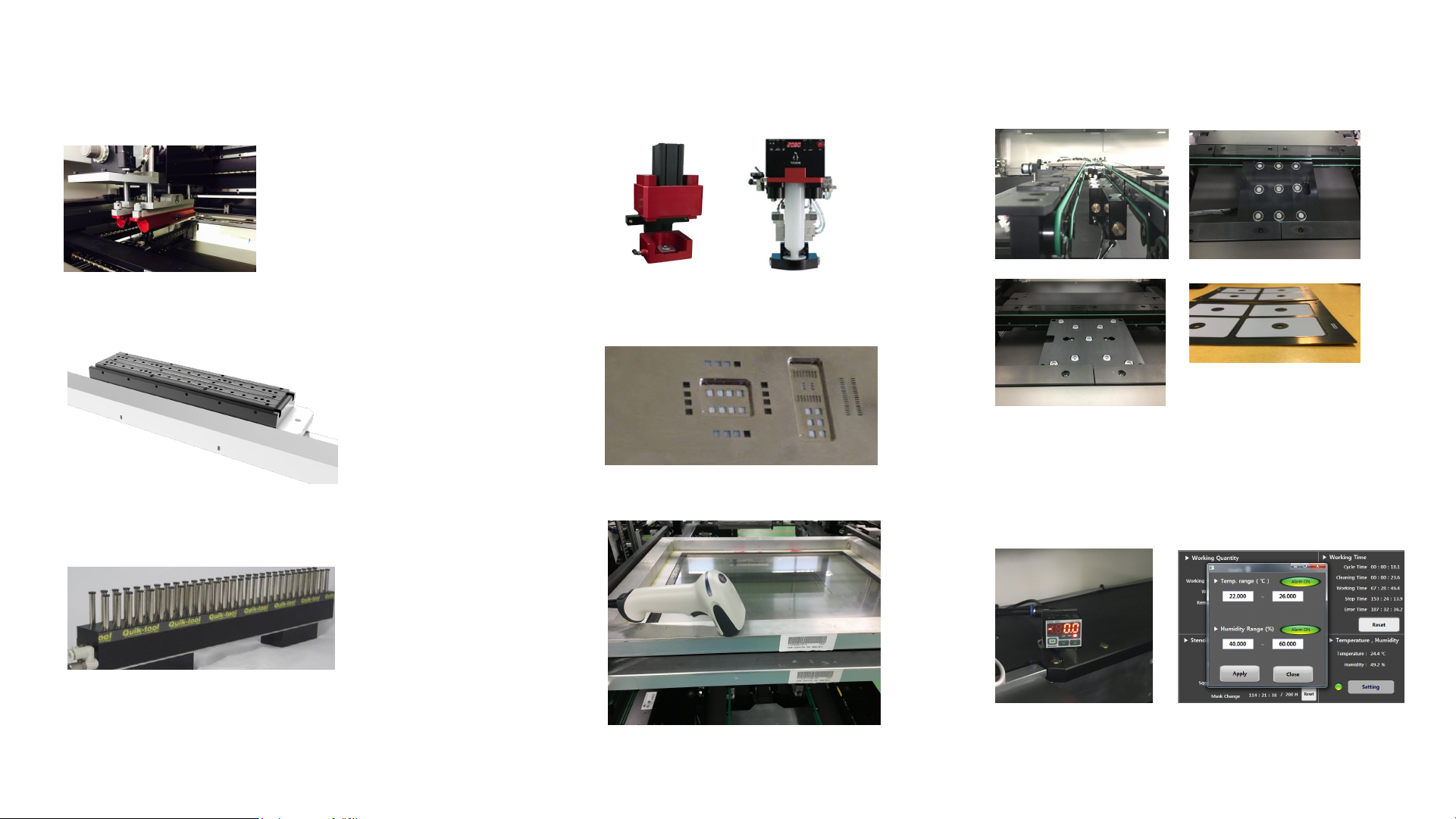

印刷机选配项介绍
Standard Printer Optional items
ESE US-X 产品可以为您提供更好的技术方案，解决技术问题，提高生产效率。
请联系我们销售团队，了解您感兴趣的项目。
X-Squeegee 用于微型原器件
(03015mm) 的印刷，精度更好，
品质稳定.
无纸擦拭系统装置
不需要擦拭纸
全自动智能顶频装置
(Standard Option)
自动加锡装置
Single mode & Dual mode
可用于3D 钢网印刷
2D 扫码管理系统
真空吸附治具
用于易弯曲的PCB(厚度0.5mm以下)，陶瓷板，金属板等
真空压力显示装置
温湿度显示装置
