LED / 大板 印刷机型号 及规格 LED or Large B oard Printer Mod el US-8500X US-LX 1 US-LX 3 US-LX 5 备注 基板尺寸 /PCB size 70mm x 70mm - 850mm x 500mm 100mm x 80mm - 1000 mm x 650mm 100mm x 80mm - 1300 mm x 650mm 100mm x 100mm - 150 0mm …

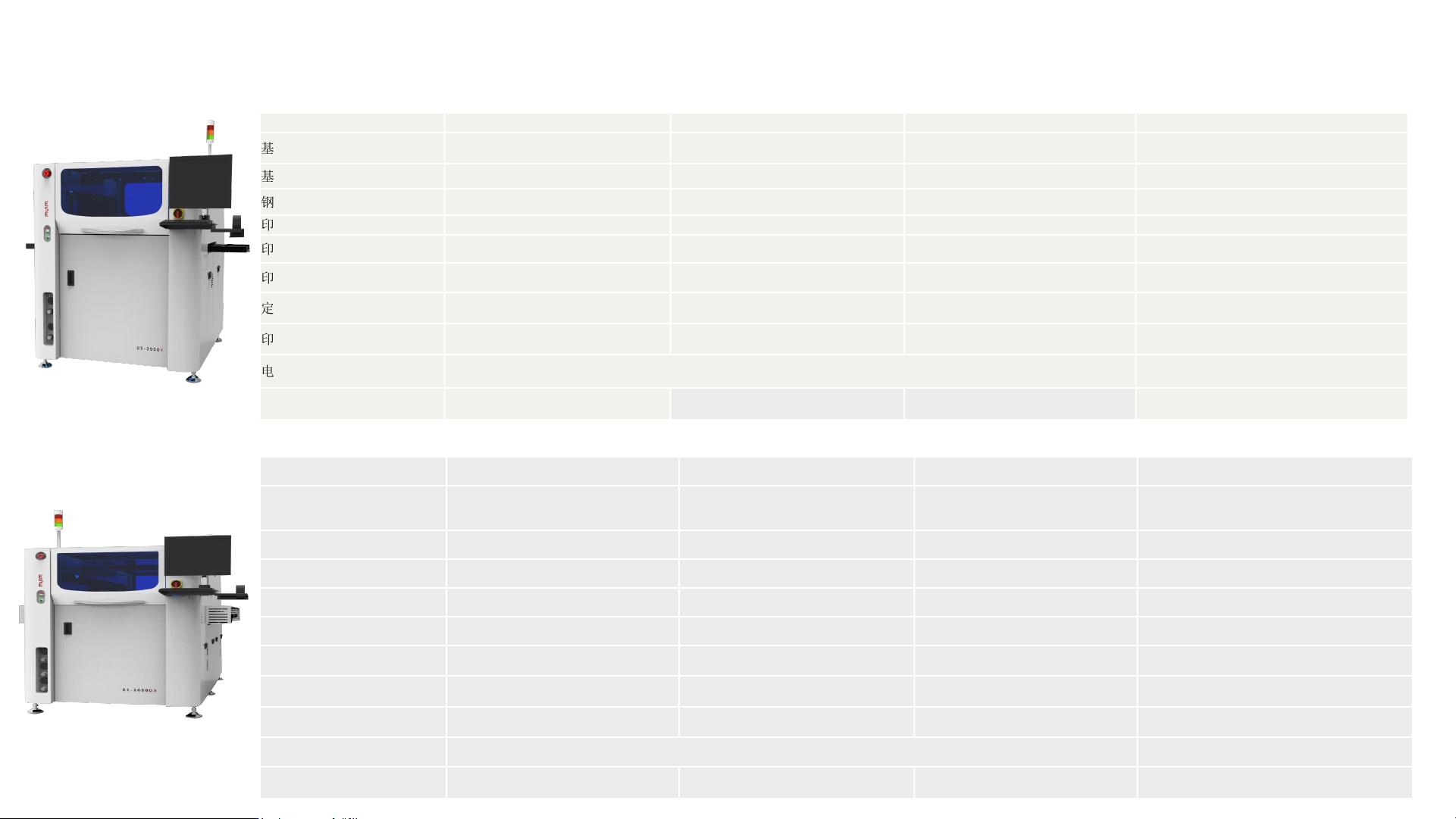

标准印刷机型号及规格
Standard Printer Model & Specification
US-2000X
US-2000XQ
US-7000X
备注
基板尺寸
/PCB size
50mm x 50mm - 550mm x 400mm
50mm x 50mm - 550mm x 400mm
50mm x 50mm - 650mm x 500mm
•
PCB
尺寸与标准尺寸不同时，请即时咨询
ESE
销售人员
,
基板厚度
/PCB Thickness
0.1mm - 5mm
0.1mm - 5mm
0.3mm - 5mm
•
厚度小于
0.3mm
的
PCB
，可选择选配治具使用
钢网尺寸
/Stencil size
550mm, 650mm, 736mm
550mm, 650mm, 736mm
650mm, 736mm, 800mm, 850mm
印刷速度
/Printing speed
5~250mm/sec
5~250mm/sec
5~250mm/sec
印刷压力
/Printing force
3-25kgf
3-25kgf
3-25kgf
印刷周期
/Cycle time
10sec
9sec
10sec
•
300mm x 250mm PCB基准测试（不包括印刷/清
洗时间）
定位精度
/
Alignment accuracy
±12.5 um @ 6 sigma
±10um @ 6 sigma
±12.5 um @ 6 sigma
印刷精度
/
Printing repeatability
±25 um @ 6 sigma , Cpk ≥2.0
±20 um @ 6 sigma , Cpk ≥2.0
±25 um @ 6 sigma , Cpk ≥2.0
电源
,
气源
/Power/Air supply
S phase AC220-240V, 50/60Hz 10amp 4-6kg/
㎠
(56-85psi) pressure, 0.13
㎥
/min (4.5 cfm) Volume
尺寸
,
重量
/
Machine Dimension
mm/Weight
1565Lx1760Wx1448H / 850Kg
1565Lx1760Wx1448H / 850Kg
1765Lx2219Wx1468H / 900Kg
•
该尺寸仅供参考，如需订购请提前确认
US-2000DX1
US-2000DX
US-2000DX7
备注
基板尺寸
/PCB size
50mm x 50mm - 350mm x 250mm
50mm x 50mm - 350mm x 250mm
50mm x 50mm - 400mm x 250mm
•
DX1 printer - BTB printer.
•
DX & DX7 - Dual lane printer
•
DX7 - PCB 310mm
宽度可用
基板厚度
/PCB Thickness
0.1mm - 5mm
0.1mm - 5mm
0.1mm - 5mm
•
厚度小于
0.3mm
的
PCB
，可选择选配治具
钢网尺寸
/Stencil size
550mm, 650mm
550mm, 650mm
550mm, 650mm, 736mm
印刷速度
/Printing speed
5-250mm/sec
5-250mm/sec
5-250mm/sec
印刷压力
/Printing force
3-25kgf
3-25kgf
3-25kgf
印刷周期
/Cycle time
9sec
9sec
12sec
*
300mm x 250mm PCB基准测试（不包括印刷/清
洗时间）
定位精度
/
Alignment accuracy
±12.5 um @ 6 sigma
±12.5 um @ 6 sigma
±12.5 um @ 6 sigma
印刷精度
/
Printing repeatability
±25 um @ 6 sigma , Cpk ≥2.0
±25 um @ 6 sigma , Cpk ≥2.0
±25 um @ 6 sigma , Cpk ≥2.0
电源
,
气源
/Power/Air supply
S phase AC220-240V, 50/60Hz 10amp 4-6kg/
㎠
(56-85psi) pressure, 0.13
㎥
/min (4.5 cfm) Volume
尺寸
,
重量
/
Machine Dimension
mm/Weight
1210Lx1458Wx1482H / 750Kg
2400Lx1520Wx1482H / 1500Kg
*
该尺寸仅供参考，如需订购请提前确认
深圳众鼎自动化设备有限公司
www.zdssmt.com

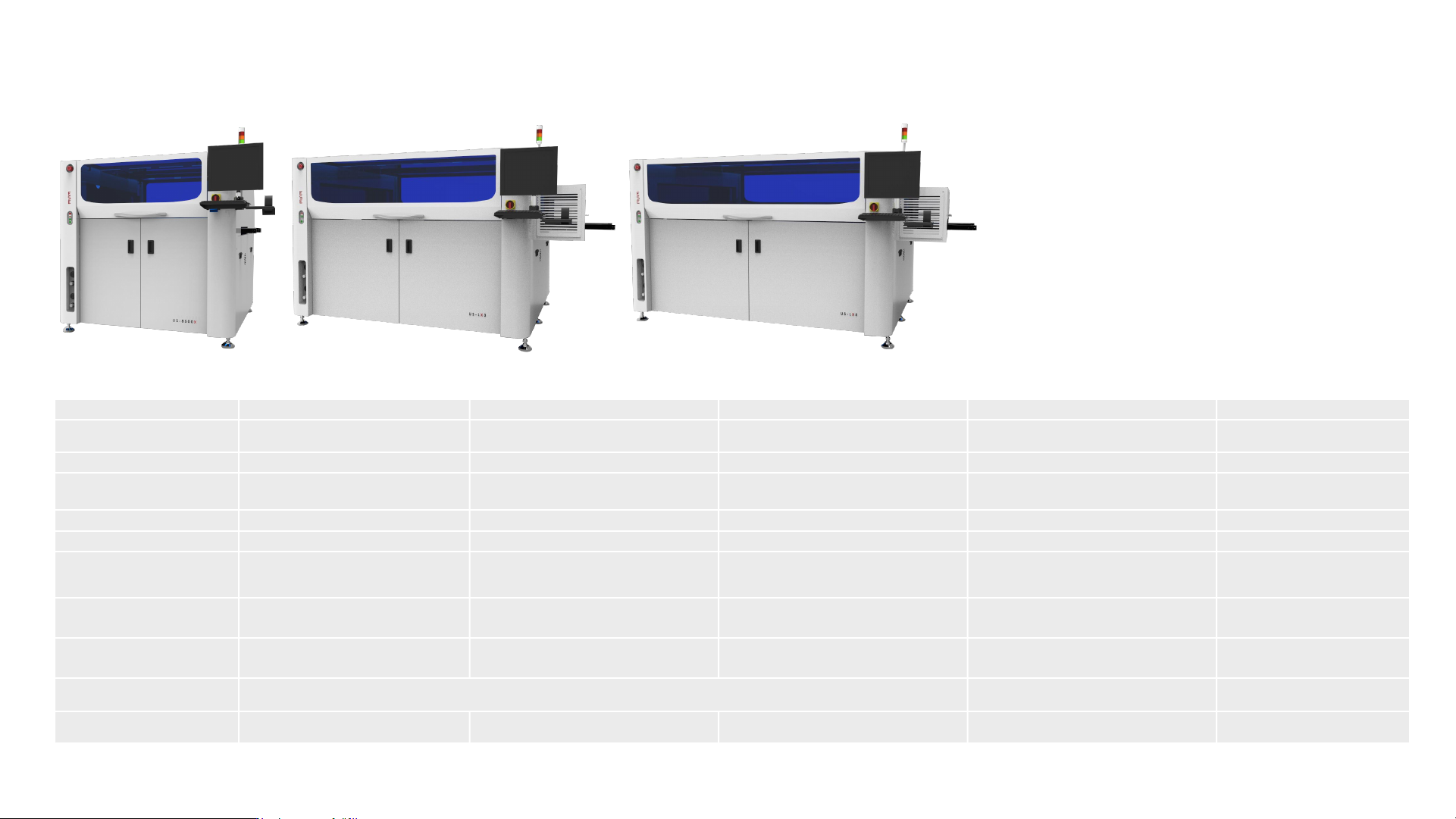

LED / 大板印刷机型号及规格
LED or Large Board Printer Model
US-8500X
US-LX 1
US-LX 3
US-LX 5
备注
基板尺寸
/PCB size
70mm x 70mm - 850mm x 500mm
100mm x 80mm - 1000mm x 650mm
100mm x 80mm - 1300mm x 650mm
100mm x 100mm - 1500mm x 650mm
•
8500X, PCB
宽度可作到
610mm
•
(Optional)
基板厚度
/PCB Thickness
0.3mm - 5mm
1mm - 6mm
1mm - 6mm
1mm - 6mm
钢网尺寸
/Stencil size
736mm, 800mm, 850mm, 980mm
*1026mm optional available
736mm, 980mm, 1300mm x 800mm
736mm, 980mm, 1500mm x 800mm
736mm, 980mm, 1800mm x 800mm
•
关于
Stencil size
可咨询
ESE
印刷速度
/Printing speed
5-250mm/sec
5-250mm/sec
5-250mm/sec
5-250mm/sec
印刷压力
/Printing force
3-25kgf
3-25kgf
3-25kgf
3-25kgf
印刷周期
/Cycle time
13sec
N
40sec
45sec
•
不包括印刷/清洗时间
•
300mm x 250mm for 8500X,
•
LX printer with 1000mm
定位精度
/
Alignment accuracy
±12.5 um @ 3 sigma
±12.5 um @ 3 sigma
±12.5 um @ 3 sigma
±12.5 um @ 3 sigma
印刷精度
/
Printing repeatability
±25 um @ 3 sigma
±25 um @ 3 sigma
±25 um @ 3 sigma
±25 um @ 3 sigma
电源
,
气源
/Power/Air supply
S phase AC220 - 240V, 50/60Hz 10amp 4-6kg/
㎠
(56-85psi) pressure, 0.13
㎥
/min (4.5 cfm) Volume
尺寸
,
重量
/
Machine Dimension
mm/Weight
1765Lx2647Wx1468H / 950Kg
1933Lx2614Wx1478H / 1350Kg
1933Lx2814Wx1478H / 1350Kg
1933Lx3114Wx1478H / 1500Kg
*
该尺寸仅供参考，如需订购请提前确
认
深圳众鼎自动化设备有限公司
www.zdssmt.com
韩国贸易部 Korea Head Office
158-7 DUCK WORRI,ANJUNG, PYEONGTAEK, KOREA
Tel : +82.31.686.7217
Mobile : +82.10.3120.9789
Email : korea1203@ese-smt.com
代理商分布及联系方式
售后服务中心
（提供技术支持）
中国义思义
（上海浦东）
华东地区
（上海，苏州）
3家
华北地区
（天津）
2家
华南地区
（深圳，厦门）
5家
华中地区
（郑州,武汉,西安）
2家
义思义精密电子设备（上海）有限公司为韩国ESE Co.,Ltd.于2002年在中国成立的子
公司，位于上海市浦东新区，义思义中国营业部主要负责销售韩国本社自主研发及生产的
全自动锡膏印刷机，内设售后服务中心负责市场维护及提供技术支持。
义思义公司在国内多个地区设有代理商，与义思义共同拓展中国市场业务，在华东、
华北等地区设有售后服务部，对新老客户设备进行管理及维护，提供技术支持。
国内代理商分布情况
