Ocupação das pistas
Para a ocupação das trilhas, nos painéis laterais de proteção estão instaladas faixas de código
de barras de quatro algarismos. O primeiro algarismo serve para identificação da mesa de com-
ponentes (1 ou 2) e os restantes três algarismos indicam o número da trilha. Em ambas as extre-
midades da faixa do código de barras existem códigos de barras de retorno. Estas faixas de
códigos de barras estão numeradas continuamente de dois em dois (1, 3, 5, 7, ...) e cada uma é
válida para 2 trilhas (código de barras 1 = trilha 1 e 2).
Componentes
Para, por exemplo, se comparar a existência de componentes com as quantidades necessárias
a partir do ficheiro de carregamento (controle de carregamento), é possível fazer a leitura de
dados das bobinas de componentes.
A leitura correta de cada conjunto de dados é confirmada por meio de sinal acústico.
NOTA 7
A opção leitor de código de barras do componente tem de estar configurada no computador da
linha ou no computador SIPLACE Pro.
Códigos de barras que comecem com os algarismos 1 ou 2 e que tenham menos de 5 algaris-
mos são interpretados como códigos de barras de trilhas. Todos os outros códigos de barras que
não comecem com os algarismos 1 ou 2 e que tenham mais de 5 algarismos são interpretados
como códigos de barras de componentes. 7
7.2.2 Dados técnicos
7
Conexão Computador da estação
Entrada de dados Scanner do código de barras ou teclado
Número de caracteres Máx. 40
Não permitido O código de barras começa com o algarismo 1 ou
2 e tem menos de 5 dígitos
Quantidade dos códigos de barras Máx. 6 por componente
Filtros para ocultar dados Máx. 1 por cada código de barras
Tipos de código previamente marcados Código 39 (Normal ou ASCII)
Código 2 de 5 interleaved e normal
Código 128, códigos UPC/EAN/JAN
(mais informações a pedido)
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.3 Transporte duplo
171
7.3 Transporte duplo
7.3.1 Constituição do transporte duplo
As correias de transporte são movidas por motores de corrente contínua. Para cada tapete cen-
tral há uma mesa elevatória para a fixação das placas de circuitos impressos. A regulação em
largura do transporte de PCI é feita através do menu ou pelo computador da linha.

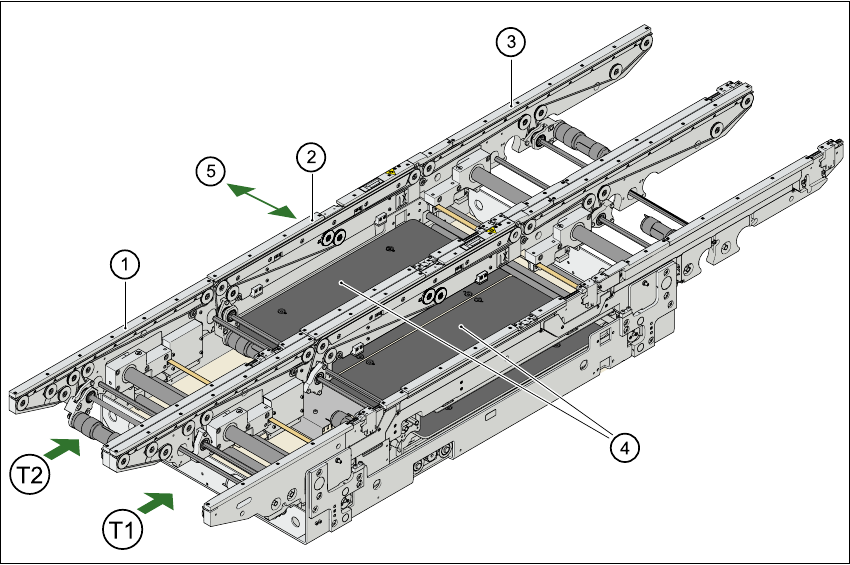

Fig. 7.3 - 1 Constituição do transporte duplo
7.3.2 Generalidades
Como o próprio nome diz, o transporte duplo tem duas trilhas de transportes, eletricamente e
mecanicamente independentes uma da outra. Na execução normal, o lado direito é o lado fixo
do transporte. Há, no entanto, também uma variante na qual o lado esquerdo é o lado fixo do
transporte.
(1) Transporte de entrada (2) Transporte central
(3) Transporte de saída (4) Mesa elevatória
(5) Regulação da largura
T1 Trilha de transporte 1
T2 Trilha de transporte 2
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.3 Transporte duplo Versão de software SR.503.xxEdição 07/2003 PT
172
Pode ser feita a regulação para os tipos de transporte "Transporte simples" e "Transporte duplo
assíncrono". Para isso, nos dados da máquina (konfig.ma) tem de ser introduzido o correspon-
dente tipo de transporte.
7.3.3 Definição das pistas de transporte
A trilha direita do transporte (olhando no sentido do transporte) é designada "Transporte 1" e a
trilha de transporte esquerda é o "Transporte 2" (Fig. 7.3 - 1
).
7.3.4 Comutação do tipo de transporte
7
7.3.5 Tipo de transporte assíncrono
7.3.5.1 Descrição
No funcionamento assíncrono, é sempre carregada uma placa de circuitos impressos em uma
trilha de transporte, enquanto que uma outra é transportada para a posição de montagem na
segunda trilha do transporte. Desta forma, é economizado tempo total de transporte, o que con-
duz a um considerável aumento da produção especialmente no caso de placas de circuitos
impressos com reduzido tempo de impulso.
7.3.5.2 Funcionamento
Se a máquina tiver sido alimentada com dados da encomenda (grupo, alimentação), em cada
momento do funcionamento de montagem são transportadas para o tapete central respectivo as
placas de circuitos impressos que se encontrarem nos tapetes de entrada (no caso de tapete
central livre). O processo de montagem tem início logo que uma placa de circuitos impressos
tenha sido transportada para o respectivo tapete central. As placas de circuitos impressos são
montadas umas a seguir às outras.
NOTA 7
O conteúdo da montagem e a largura das placas de circuitos impressos da trilha de transporte
1 e 2 têm de ser idênticos. 7
Se o processo de montagem for interrompido, então a interface de transporte é bloqueada e são
acabadas de montar as placas de circuitos impressos que se encontrarem nos tapetes centrais.
A interface de transporte é bloqueado ou libertada simultaneamente para ambas as trilhas do
transporte.
Tipo de transporte Introdução no programa SITEST
Transporte simples 0
Transporte duplo síncrono 1
Transporte duplo assíncrono 2
