2
掌中宝尺寸的示波器
捕捉突发现象的波形！
捕捉到的波形，可像按下快门
一样，进行画面拷贝
File-1
File-2
File-3
可用MR8870-30读取保存于
媒体的BMP文件
已保存的图像，可像数码相机
一样逐一显示和确认
■ 确认变频器的输出波形
在分析变频器的工作时，需要同时观察开关产生的高频率载体信号
和低频的基本波形。可实现高速采样，长时间记录。此外在电流波
形的观察中，可以使用能够以非接触方式测量高频带的日置的钳形
传感器。
存储
记录仪
■ CB时序的测量
用于电源线路的断路器的断路时序调查时，分析多个逻辑信号和模
拟波形。若使用逻辑探头，则最多可用4通道记录继电器运作。而且
通过差分探头9322的同时使用，可以进
行440V电源和CATⅢ、CAT Ⅳ的范围内
测量。
■ 像数码相机一样
将捕捉到的波形保存为BMP画面
像数码相机一样，将保存在存储媒介的画面依次通过主
机播放
看下一个文件
看上一个文件
看下一个文件
3
手掌大小的存储记录仪
可长时间记录有效值的变化情况!
■ 绝缘输入，安全测量
通过模拟通道的绝缘输入，确保对地
最大额定电压AC/DC 300V CAT Ⅱ。
通过这个功能，即使是整流器的1次
面和2次面的同时测定，组层电池间
的电压测定的情况下，也不会对机器
有损害。
· 输入与机体间的绝缘电压为300V
· 各输入通道间绝缘电压300V
对地电压
有效值
记录
■ 电源ON时选择模式
避免繁杂的操作程序。电源ON时选择测量模式(存储记
录，有效值记录)。
固定模式后，可以省略下一次选择模式的操作步骤。
■
绝缘输入
，
安全测量
通过模拟通道的绝缘输入，确保对地
通过模
拟通道
的绝缘
输入，
确保对
地
最大额
定
电压AC/DC 300V CAT Ⅱ
。
通过这个功能
，
即
使
是整流器的1
次
面
和2次面的同时测
定，
组层电池间
的电压测
定
的
情
况下
，
也不会对机器
有
损害
。
·
输
入与机
体
间的绝
缘
电压为300V
·
各输
入通
道
间绝
缘
电压300V
对
地
电
压
4

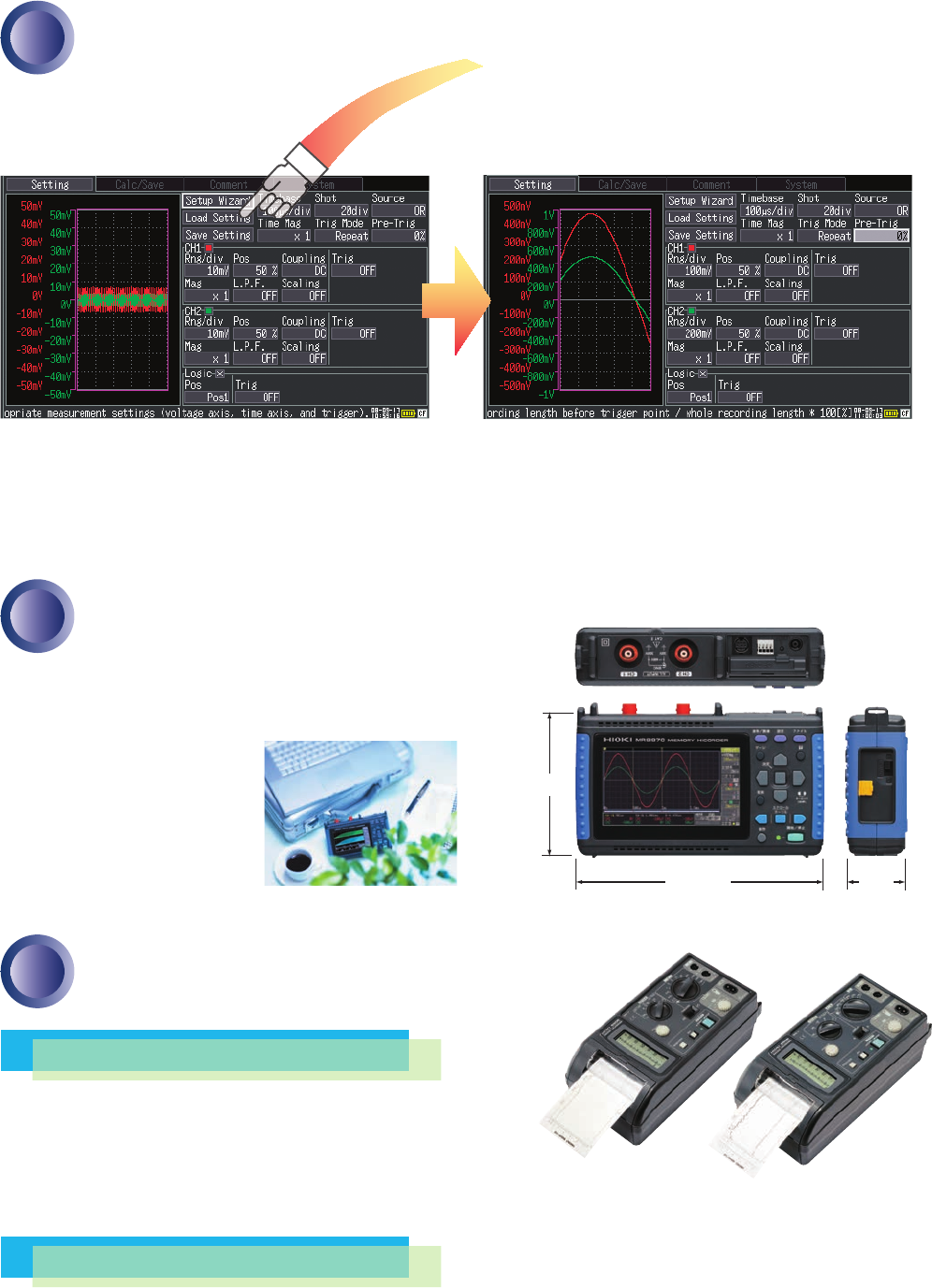

导入电源后的最初画面为波形监控的设定画面。然后请点击
“设置导航”进行新设置。
点击之后，可以按照界面指示来操作。让你觉得像在课堂上按部
就班的听课般操作简单。
界面中可以根据放映机般的说明文字导航进行操作，将光标移
至操作的导航栏文字时，会出现功能的简单说明。
通过画面的切换，可以出现“波形监控”的界面。观察，解析输
入的波形，可以实现一系列的操作。
实现简单操作
具备可指导使用方法的“设置导航”功能
与本公司以往机型4ch的存储记录仪MR8880-21相比，体积
约其30%(缩小了7成)，重量仅其40%(减少6成)。可任意将波
形测量仪放在公文包中带走。在
突然需要的时候可以如万用表一
般拿出来使用。
■ 交流的有效值记录(RMS数据)
可以记录交流电压，若和钳形电流传感器一起使用还可记录
电流的有效值。以200µs的高速采样率采集输入的瞬间波形。
按照间隔每秒1000次的比率同事进行有效值数据的数字运
算，急剧变化的情况也能轻松捕捉。
小型轻巧
体型小巧，便于携带，易于操作
无纸/无笔记录仪
作为HIOKI小型存储记录仪的替代品
■ 数据记录在内存中(RMS数据)
最快可以1ms将数据记录至有效值记录仪中的内存里。记录至
内存中的最长时间为10000div(100万个数据)。另外，若设置为
自动保存在媒介中，则在测量的同时(每个记录间隔)实时读写
至媒介中。
※每10000div部分是被分区的数据文件。
※ 可以反复保存至媒介容量部分，每10000div都有死区时间(无法测量的时间)。
※图中HIOKI小型存储记录仪8205-10/8206-10为停产产品。
176 mm 41mm
101mm
实时波形的监控“导航”设定
