■ 技术参数

基本参数

测量功能存储记录(高速记录)，有效值记录(50/60Hz/DC专用)

通道数

模拟2ch+逻辑4ch

(模拟通道之间与主机之间绝缘，逻辑GND与主机共地)

最高采样速度

1MS/秒(1µs，所有ch同时)

内存容量12 bit × 2 MW/ch

外部存储

CF卡TYPE1插槽(标准设备)×1：最大到2GB，支持FAT/

FAT32

存储内容：设置条件，测量数据(二进制和文本)，画面数

据，数值运算结果，间隔保存(文本)

备份功能

时钟，设置条件：约5年(25℃时参考值)

波形备份：装有电池余量的电池组9780时，或装有AC适

配器时(装有满电量的电池组9780时为100小时以上)

外部控制端口端口台：外部触发输入，触发输出

外部接口

USB：USB2.0标准，迷你B系列插口×1

功能：和PC连接将CF卡内的文件传送至PC，无法从PC端

进行控制

显示屏4.3寸TFT彩色液晶(480×272 点)

显示分辨率

波形部分：20div(时间轴)×10div(电压轴)

(1 division = 20 dots × 20 dots)

显示语言设置中文，英语，日语 (工厂出货时：中文)

环境条件

(无凝结)

使用温湿度范围：0℃ (32℉) to 40℃ (104℉)，80 % rh以下

保存温湿度范围：-10℃ (14℉) to 50℃ (122℉)，80 % rh以下

适用标准

Safety：EN61010，

EMC：EN61326，EN61000-3-2，EN61000-3-3

电源

AC适配器Z1005：AC 100～240 V，50/60 Hz

电池组9780：连续使用时间约2小时 (触发等待，25℃时参

考值，和Z1005 一起使用时优先Z1005)

外部DC电源：DC 10～16 V (连接线请咨询，配线3 m以内)

最大额定功率

30 VA (使用AC适配器，通过主机给9780充电时)

10 VA (使用外部DC电源，通过主机给9780充电时)

3 VA (使用电池组9780时)

充电功能

将电池组9780安装在主机上并连接AC适配器，充电时间

约200分钟(25℃时参考值)

※ 充电时间根据电池规格变化※可充电温度范围：

5℃～30℃

体积及重量约176W × 101H × 41Dmm，600g (装有9780时)

附件

操作说明书×1，测量指南×1，测量指南有效值篇

×1，AC适配器Z1005×1，吊带×1，USB连接线×1，

CD-R(8870

-21专用波形处理软件)×1，保护膜9809×1

触发功能 (仅用于存储仪)

触发模式单次，连续

触发源

模拟输入2ch，逻辑输入4ch，外部触发(2.5V的下降沿或

端口短路)，各源可独立ON/OFF，源之间AND/OR，可手

动触发

触发类型(模拟)

·电平触发：横穿过设置电压值上升沿或下降沿时触发

· 电压下降触发：电压峰值从设定的电平跌落时触发(工

频电源50/60Hz专用)

·窗口触发：进入或超出电平的上限值、下限值时触发

触发电平分辨率 0.5% f.s. (f.s.=10div)

触发类型(逻辑) 1，0，×，码型触发

触发滤波根据采样数设置，0～100采样，5阶段

其他功能

捕捉触发前后的预触发功能，触发输出:附带开路集电极

5V输出，低电平有效，脉冲幅度1ms以上

输入部分 (精度为23±5℃，80%rh以下，打开电源30分钟后)

测量功能通道数：2ch电压测量

输入端口

绝缘BNC端口(输入电阻1MΩ，输入容量7pF)，

对地最大额定电压：AC，DC 300 V CAT II(输入和主机之

间为绝缘，加在输入ch～外壳之间，各输入ch之间也不

会损坏的上限电压)

测量量程

(存储记录模式时)

10mV～50V/div，12量程，满量程：10div

存储模式下测量/可显示的AC电压：280 Vrms

低通滤波：5/50/500/5kHz

测量分辨率

测量量程的1/100 (使用12bit A/D，测量范围最大到量程值

的±10 倍，但是50V/div时最大到最大输入电压)

最高采样速度 1 MS/s (2通道同时采样)

精度±0.5% f.s. (调零后，在测量范围内，f.s.=10div)

频率特性DC～50 kHz -3dB

输入耦合DC / GND

最大输入电压 DC 400 V (加在输入端口之间也不会损坏的上限电压)

显示功能

· 数值显示功能:电压用瞬时值或有效值(仅限DC，

50/60Hz)显示(测量中无法切换)

· 在波形显示中放大(×2～×10)，缩小 (×1/2，×1/5) 电

压轴

※无X-Y波形显示 (通过附带应用软件可在电脑画面显示)

存储记录 (高速记录)

测量对象DC～交流的瞬间波形记录/显示

时间轴

100 µs～5 min/div (100采样/div) 20量程

时间轴放大：×2～×10的3 种设置，缩小：×1/2～×1/1000

的9种设置，50 ms/div以上显示自动滚动模式

采样周期

时间轴量程的1/100 (最小1 µs周期)

记录长度

20～20,000 div，连续 (连续时仅限50 ms/div～5 min/div)

※ 测量的记录长度超过20,000 div则可保存最新的20,000

div的数据

预触发触发以前的记录，对于记录长度的0～100%的13 种设置

运算功能

· 数值运算:可同时进行4种运算 (所有通道共通)，运算结

果可保存在CF卡中

· 运算内容：平均值，P-P值，最大值，最小值，有效

值，周期，频率

· 运算范围：可根据A·B光标指定运算区域，可指定所

有区域

·波形运算：不可

时间轴采样周期

可记录时间20000 div Max.

1div=瞬间值×100数据

100 µs/div 1 µs

1 ms/div

10 µs

20s

10 ms/div

100 µs

3min 20s

100 ms/div 1 ms 33min 20s

1 s/div 10 ms 5h 33min 20s

10 s/div 100 ms 2d 07h 33min 20s

1 min/div 600 ms 13d 21h 20min 00s

5 min/div 3.0 s 69d 10h 40min 00s

■ 存储记录的内部存储记录时间 (摘抄)

※ 包括50ms/div在内，在比50ms/div更慢的时间轴量程下，设为二进制格式自动保存至CF卡的

话，则在测量同时进行保存。下述的内置存储容量大小的数据在CF卡保存完毕后到下次测

量/记录开始的死区时间可缩短到非常少。此功能是MR8870

-30的新功能。

※1次的可测量/记录时间在各量程下分别为下述时间。

※不论使用通道数是1ch还是2ch，最大记录长度都是相同的。

※内存为4MB/ch。存储媒介容量则为512MB等，根据使用的存储卡不同而不同。

时间轴采样周期

可记录时间20000 div Max.

1div=(Max.值，Min值)×100数据

1 ms

200 µs

16min 40s

10 ms

200 µs

2h 46min 40s

100 ms

200 µs

1d 3h 46min 40s

1 s

200 µs

11d 13h 46min 40s

10 s

200 µs

115d 17h 46min 40s

30 s

200 µs

347d 5h 20min 0s

1 min

200 µs

694d 10h 40min 0s

■ 有效值记录的内部存储记录时间 (摘抄)

※设为自动保存至CF卡中，则在测量时同时进行保存。

※1次的可测量/记录时间在各量程下分别为下述时间。

※内存为4MB/ch。存储媒介容量则为512MB等根据使用的存储卡不同而不同。

有效值记录 (50/60Hz/DC专用)

测量对象工频电源(50±1Hz/60±1Hz)，DC※不能进行逻辑测量

测量模式

每个通道分别选择(交流电压，直流电压，交流电流，直

流电流)

输入量程

每个通道根据测量模式可选择

·交流电压：100V，200V系

(使用差分探头可400V，600V系)

· 交流电流：10A～5000Ar f.s.，10m Ar f.s.～(根据电流传

感器而定)

· 直流电压：100 mV～500 V f.s. (使用差分探头可输入

500 V～2000 V f.s.)

·直流电流：10 A～2000 Ar f.s. (根据电流传感器而定)

有效值精度

±3.0 % f.s.

(调零后，输入量程标记f.s. 范围内，使用探头/电流

传感器的精度要另外加算)

记录间隔

1 ms～1 min，16 种设置，采样周期：200 µs固定 (交流电

压/ 电流为1000 有效值数据/s)，包络模式全天ON

※仅记录每个记录间隔的最大值和最小值

记录时间

10,000 div

※

在存入10,000 div前停止时可显示保存到那为止的数据

其他

横轴波形扩大·压缩：100ms～1day/div

无数值运算

触发模式

单次/重复

※外部触发输入无法使用

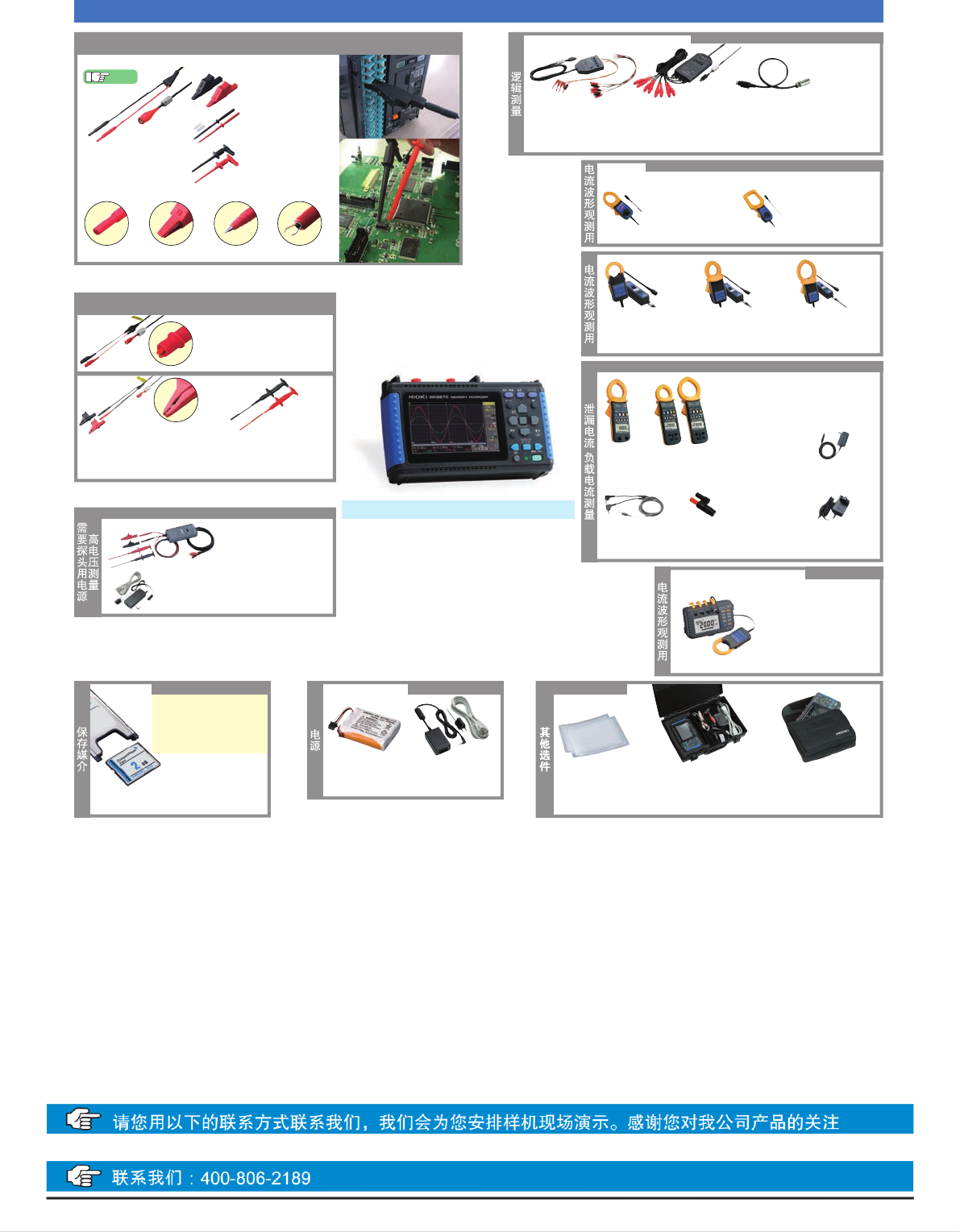

■ 选件 (另售)

其他共通功能

便利功能

设置导航：引导设置项目

波形监视：显示输入波形同时设置，变更后的内容实时

反映至波形显示器

保存至外

部存储器

将测量数据自动保存至CF卡※包括50ms/div在内，在比

50ms/div更慢的时间轴量程下，设为二进制格式自动保存

至CF卡中，则在测量同时进行保存。(通过写入缩短死区

时间)

可删除保存(删除旧文件保存新文件)

光标测量功能

基于A·B各光标的电位，触发开始的时间，A·B之间的

时间差，电位差，频率

转换比功能

每个通道可独立设置

存储记录：OFF，型号选择，转换比输入，2点设置

有效值记录：(电压：OFF，型号选择)(电流：传感器型号

选择)

其他

输入注释，画面复制，量规，保持开始状态，自动安

装，波形滚动(测量中也可以)

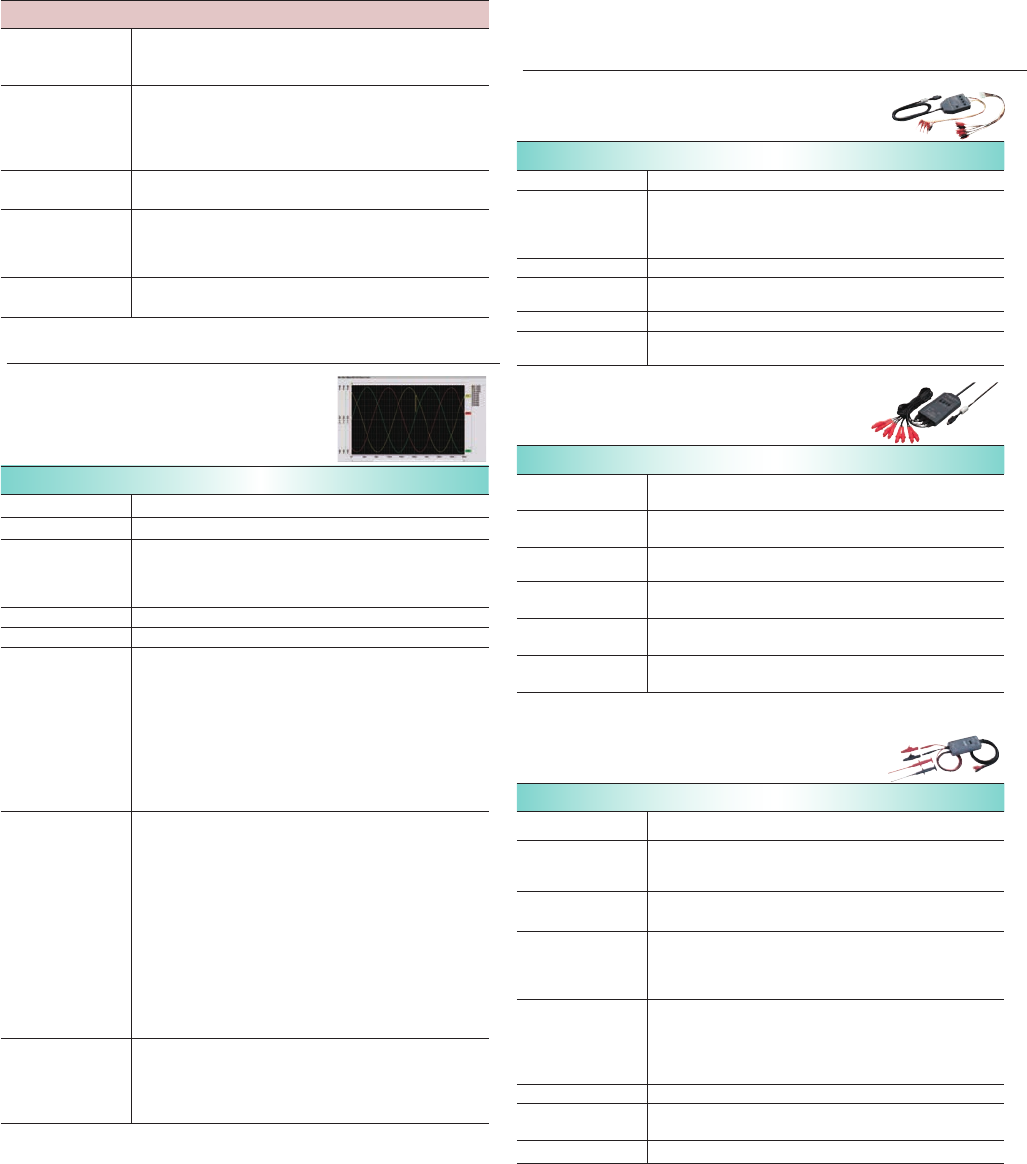

8870-21 专用波形处理软件 (标配)

可应用对象

只针对存储记录仪8870

-21

操作环境操作系统为Windows2000，XP，Vista(32bit 版) 的PC

数据读取

读取数据形式：8870

-21下保存的波形数据(二进制形式，

扩展名MEM) 最大读取容量为：8870

-21上保存的最大的

数据容量(具体根据PC 的使用环境不同而有可能变小)。

波形合成功能：最多可合成8 个波形文件(16 个模拟通道)

额外保存能额外保存缩放比例，标题注解，通道说明。

幻灯片显示同一个文件夹内的波形数据按顺序依次显示出

文本转换

文本转换形式：CSV 形式、制表符分隔、空间分隔，这

三者中选择

对象数据：范围内全部，光标间

数据间空格：数据之间有一定的空格隔开

切换方法：模拟波形数据转换成电压值、逻辑数据转化

为1，0

切换频道：可选择

主要内容：标题、触发时间、时间轴范围，评语，各频

道设定条件

批量转换：指定复数数据并可批量转换。

显示

显示文字：日语/英语(在安装时选择)

波形显示：显示波形数据的形象，可在时间轴方向滚

动，可在时间轴方向扩大或缩小，每个通道在向零位置

移动时都可扩大或缩小，每个通道的设定都可变

数值显示：可能

游标功能：A·B游标可独立操作，显示时间值/电压值

最大显示通道数：模拟16ch，逻辑32ch

矢量显示：时间计量(绝对时间/相对时间/秒/数据号)，电

压轴计量(每个通道)

输入图形：文本盒，直线，矢量相位，圆形，四角在任意

位置

画面保存：扩张形式，bmp形式

检索功能：日时，最大，最小，水平，windows检索

模板功能：可读取/保存波形文件的显示条件

打印

对应打印机：使用对应OS的打印机，可打印彩色/黑白

打印范围：全部数据，画面显示范围，指定范围

打印方式：无分割，2/4/8分割，2/4/8/16列，XY1/2/4画

面，计量，通道文本，0位置，AB光标值

打印预览/波形画面硬复制/ 可记录打印

线长、重量：本机1.5m，输入部分30cm，约150g

注：9320

-01本机部分的插头与9320的不同

9320-01逻辑探头 (精度23±5℃，35～80％ rh)

功能为记录电压信号、继电器的接点信号高/ 低的检验器

输入部分

4 通道(本体间，通道间GND 共同)，数字/ 触点输入可切

换(触点输入可检测集电极开路信号)，输入电阻：1MΩ(数

字输入：0 to ＋ 5V 时)，500kΩ 以上(数字输入：＋ 5 to＋

50V 时)，上拉电阻：2kΩ(触点输入：内部＋5V 时)

数字输入值 1.4V/2.5V/4.0V

触点输入

检测电阻值

1.4V:1.5kΩ以上(开路)500Ω以下(短路)，2.5V:3.5kΩ以上(开路)

1.5kΩ以下(短路)，4.0V:25kΩ以上(开路)8kΩ以下(短路)

响应速度500ns 以下

最大输入电压

0～+DC50V(即使加在输入端口间也不会造成损坏的上限

电压)

9321-01逻辑探头 (精度是23±5℃，35～80％ rh)

功能

为记录交流或直流继电器的驱动信号高/ 低的检验器通常

也可用作电源线停电的检测

输入部分

4 通道(本体检，通道间绝缘隔离)，输入电压高/低量程可

切换输入电阻：100kΩ 以上(高量程)，30kΩ 以上(低量程)

输出高检测

AC170～250V，±DC(70～250)V

(高量程)

AC60～150V，±DC(20～150)V(低量程)

输出低检测

AC0～30V，±DC(0～43)V(

高量程)

AC0～10V，±DC(0～15)V(低量程)

响应时间

突升1ms 以内，突降3ms 以内(在高量程DC200V，低量程

DC100V时)

最大输入电压

250Vrms

(高量程)，150Vrms(低量程)，(即使加在输入端口间

也不会造成损坏的上限电压)

线长、重量：主机之间1.5m，输入部分1m，约320g

注：MR9321

-01主机端插头与MR9321不同

线长、重量：本机1.3m，输入部分46cm，约350g

9322 差分探头 (精度是23±5℃，35～80％ rh，电源输入30 分钟后)

功能高压浮点测、电源浪涌干扰检测、有效值整流输出

DC模式

用于波形检测输出，频率特性：DC～10MHz(±3db)，振

幅精度：±1％ f.s.(DC1000V 以下)，±3％ f.s.(DC2000V

以下)(f.s.=DC2000V)

AC模式

用于电源线的浪涌干扰检测，

频率特性：1kHz～10MHz±3db

RMS模式

DC/AC 电压的有效值输出，

频率特性：DC，40Hz～100kHz，

响应速度：200ms 以下(AC400V)，精度：±1％ f.s.(DC，

40Hz～1kHz)，±4％ f.s.(1kHz～100kHz)(f.s.=AC1000V)

输入部分

输入形式：平衡差分输入，输入电阻/容量：H-L间

9MΩ/10pF，H，L-本体间4.5MΩ，20pF，最大对地

额定电压：使用大夹子时AC/DC1500V(CAT Ⅱ)，AC/

DC600V(CAT Ⅲ)，使用鳄鱼夹时AC/DC1000V(CAT Ⅱ)，

AC/DC600V(CAT Ⅲ)

最大输入电压 DC2000V，AC1000V(CAT Ⅱ)，AC/DC600V(CAT Ⅲ)

输出

输入电压的1/1000，BNC 端口(DC，AC，RMS，3 模式输

出切换)

电源9418-15 AC适配器(不能从逻辑端口提供电源)

■ 8870专用波形处理软件 (标配)

L9790 连接线

最大输入到600V，电缆

柔韧性佳，直径4.1mm，

线长1.8m

*前端夹子另售

L9790

-01

鳄鱼夹

安装在L9790前端，红黑

9790

-03

针型探头

安装在L9790前端，红黑

L9790

-01

9790

-02

9790

-03

L9790
