6 SIPLACE TX 机器说明 新一代 SIPLAC E 贴装模块 在贴装性能、单位面积 产能 和贴装精度等方面刷新 了记 录。 创新高端贴装平台 SIPLACE TX 在贴装性能和每平方的生 产率方面达到了新的基准。其 紧凑的设计支持仅通过几步就 可精准扩展产能 。 另外 ，全新的借入产能模式 是一个推进生产线利用 率的 先进方案。拥有较大贴 装容 量的贴装区可 轻松 地从其对 面位置 “借 入”空闲产能。借 入产能保持了在贴装区…

100%1 / 47
5
技术参数概述
最大参数值
贴装性能
标称速度
96,000 comp./h
元件范围
0201（公制）至 200 mm x 125 mm
位置精度
± 20 µm (3σ)
供料器容量（元件料台车）
80 个 8 mm X /Xi SIPLACE SmartFeeder
PCB 尺寸（长 x 宽
a
）
460 mm x 375 mm
照相机
6 级照明度
a) 对于“长板”选项，最长达 550 mm

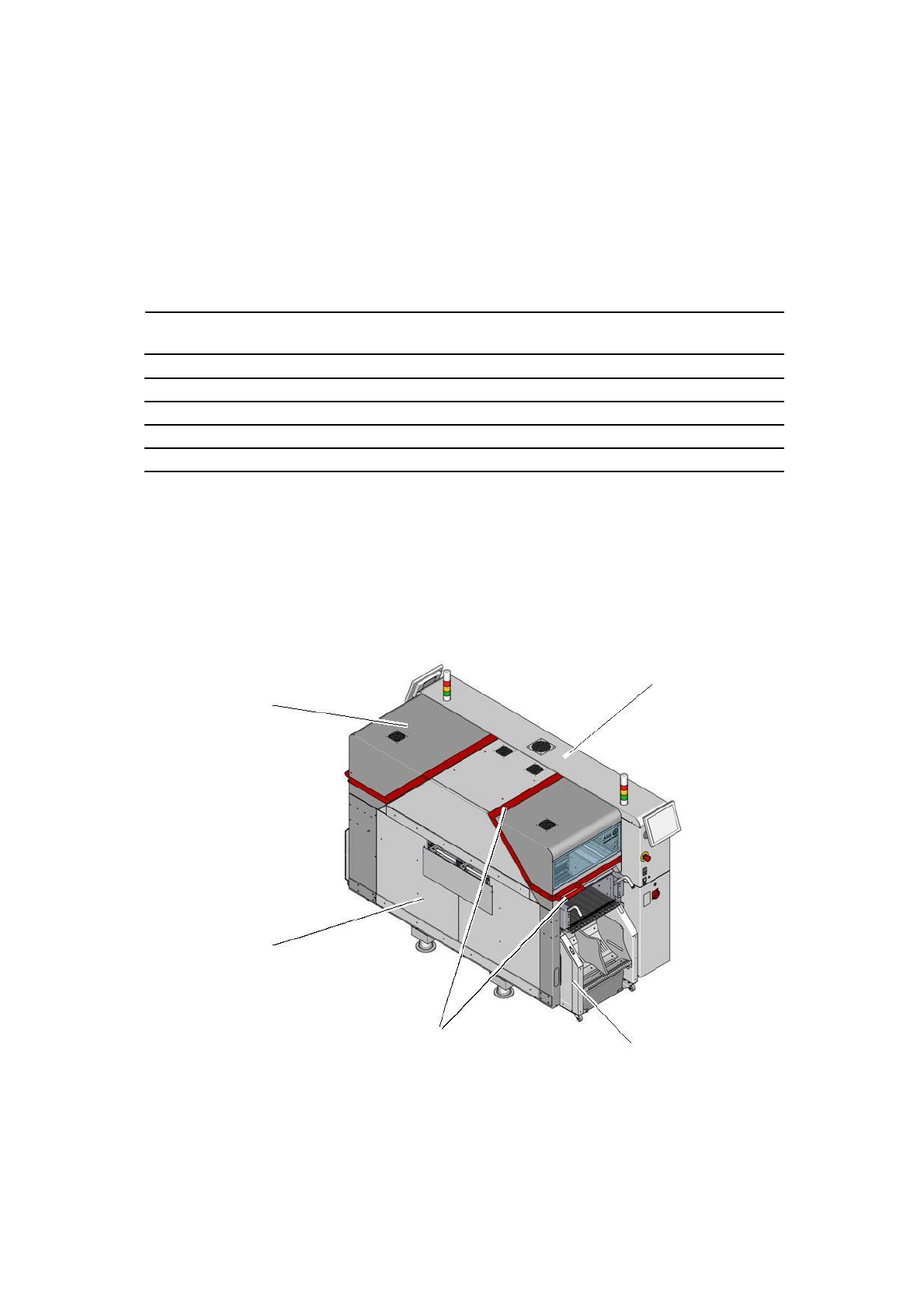

SIPLACE TX 机器颜色
保护盖：珍珠灰
（颜色代码 9023）
机器底板：电视灰色
（颜色代码 7047）
手柄/线条： 宝石红
（颜色代码 3003）
保护盖： 电视灰
（颜色代码
7047）
元件料台车：珍珠灰
（颜色代码 9023）
6
SIPLACE TX
机器说明
新一代 SIPLACE 贴装模块
在贴装性能、单位面积产能
和贴装精度等方面刷新了记
录。
创新高端贴装平台 SIPLACE
TX 在贴装性能和每平方的生
产率方面达到了新的基准。其
紧凑的设计支持仅通过几步就
可精准扩展产能。
另外，全新的借入产能模式
是一个推进生产线利用率的
先进方案。拥有较大贴装容
量的贴装区可轻松地从其对
面位置“借入”空闲产能。借
入产能保持了在贴装区不同
贴装周期之间的平衡性。
该 系 列 贴 装 设 备 有 三 种 型
号：
• SIPLACE TX1 (588301)
• SIPLACE TX2 (588302)
• SIPLACE TX2i (588300)
名称中的数字表示悬臂的使用
数量。每个悬臂都配有一个贴
装头。
SIPLACE TX 能贴装带有三个
贴装头的全部常用元件。另
外，完美的 SIPLACE
TwinStar 和高速 SIPLACE
SpeedStar 是高度灵活的
SIPLACE Multistar 贴装头。
用户可以借助柔性
SIPLACE 双轨来传输电路
板。
提高贴装精度
SIPLACE TX2 和 SIPLACE
TX2i 支持选项包高密度，贴装
精度达 20μm（3σ）。这意
味着，也可以根据相应的工艺
条件，如元件类型、焊盘几何
尺寸、焊膏类型等，贴装元件
之间距离很小的板卡。
如果 SIPLACE TX2 或
SIPLACE TX2i 出厂时已随运
输优化和真空治具准备包
（588123）一起提供，则可
在客户端对选件包高密度
（588510）进行改装。
在安装了所需的硬件和软件
后，机器可以将标有精度等
级 20µm 的元件贴装入编程
系统中。
7
机器性能
贴装头类型
贴装性能
贴装性能受不同贴装头组合和安装位置以及导轨配置的影响。单独的选件以及客户的定制应用也会影响机
器贴装速度。如果需要，ASM 可以就客户指定的产品提供指定机器配置下的实际产出速度。
IPC 速度[components/h]
根据电子工业行业联合会发布的 IPC 9850 标准对 0201 元件进行测试所得。
SIPLACE 标称速度[components/h]
SIPLACE 标称速度是在设备验收测试过程中测量得到的。它适用于 ASM 服务和交付大纲所规定的条件。
SIPLACE TX2i 贴装设备
贴装区
IPC 速度
标称速度
标准
C&P20 P2 / C&P20 P2
79,000
96,000
CPP_L/CPP_L
46,000
51,000
贴装精度 20 µm (3 )
a
C&P20 P2 / C&P20 P2
67,500
85,500
SIPLACE TX2 贴装设备
贴装区
IPC 速度
标称速度
标准
C&P20 P2 / C&P20 P2
72,300
85,500
C&P20 P2 / CPP_L
57,800
66,600
CPP_L/CPP_L
43,300
47,700
CPP_H / CPP_H
40,800
44,700
TH / CPP_H
25,500
29,000
贴装精度 20 µm (3 )
a
C&P20 P2 / C&P20 P2
67,500
85,500
SIPLACE TX1 贴装设备
贴装区
IPC 速度
标称速度
标准
C&P20 P2
36,100
44,000
CPP_H
20,500
22,500
TH
5,050
5,500
a) 需要“高密度”选项包。
CPP_H = 高装配位置的 Multistar CPP
CPP_L = 低装配位置的 Multistar CPP
