CM602-L 安装手册 15 关于 6 连供料器搭载部 ( 选购件 ) 的切割装置之使用方法 当连接直接托盘供料器时，直接托盘 供料器右邻必须同时连接 6 连供料器搭载部。在 6 连供料器搭载部连 接有用于切割编带的切割装置。通常 切割装置前面的元件卷盘支架装 置处于被固定的状态，不会接触到刀 刃，但是如果将其拆下时，从拆下处 将手伸入机器里面，则有直接触 摸到刀刃的可能性。为了安全起见， 请按照标签所指示，绝对不要将手伸 入到机器里…
CM602
安装手册
14
关于直线马达的使用
CM602-L 的 X 轴及 Y 轴是通过直线马达来驱动的。
由于直线马达使用非常强力的永久磁石，若使用错误，即使电源处于
OFF (O)
状态，也将导致极度危险。
如进行维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿使铁等磁性体
(
工具、治具、螺栓等
)
靠近离直线马达
40 mm
以内的地方。
有些磁性体，因其形状而无法脱离。
小型芯片元件等，能用手除去。
(
永磁石部可赤手接触。
)
5.
请勿使手表、行动电话、磁气卡等靠近离直线马达
40 mm
以内的地方。
是造成这些机器故障的原因。
磁气卡等是造成数据被损坏的原因。
6.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，若拆开，则将非常危险。
EJM8A-C-IMB00-A04-01
EJM4A-120E
EJM4A-119E

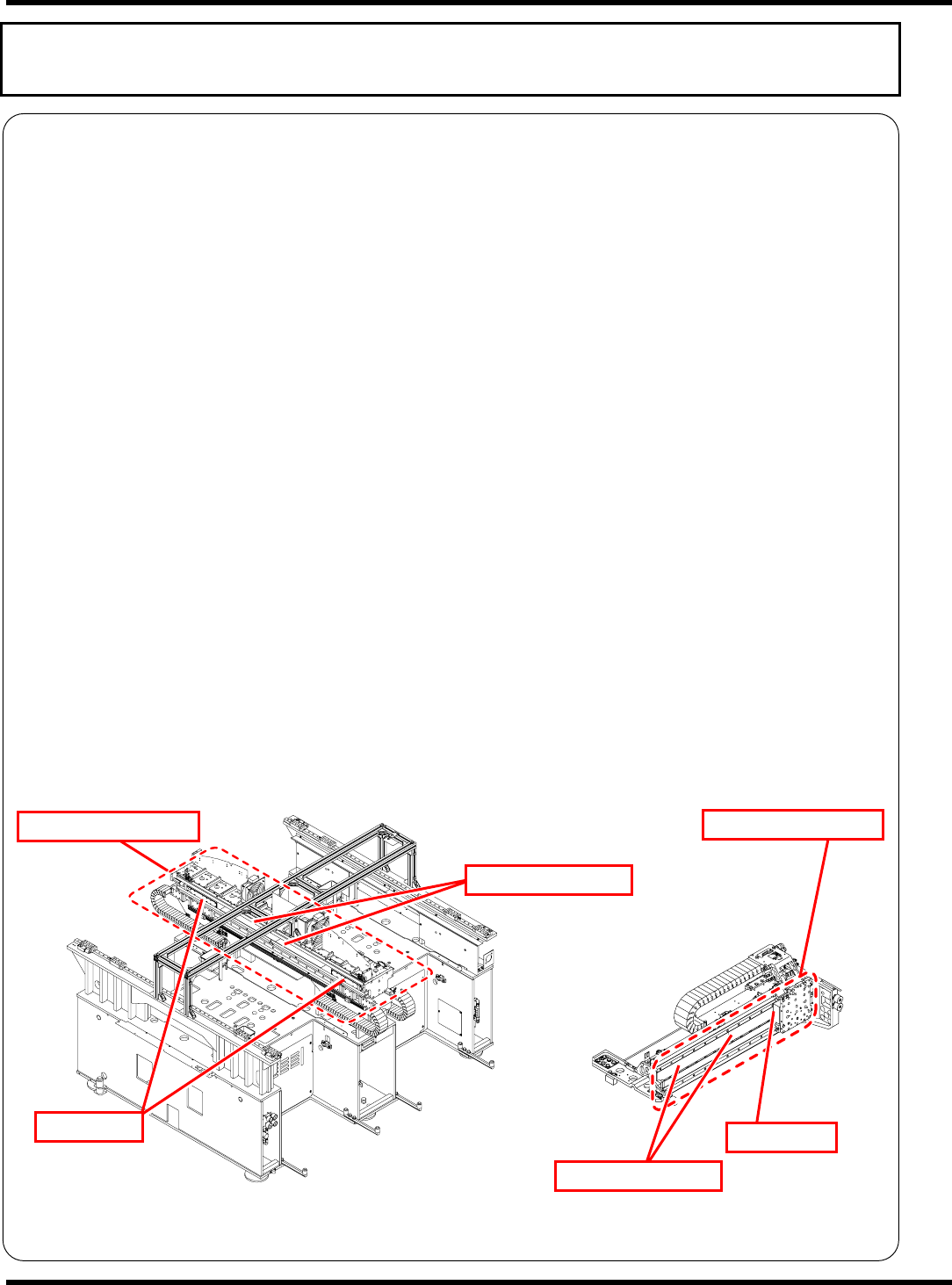

Y 轴直线马达
X 轴直线马达
Y 轴定子
(
磁石
)
Y 轴转子
X 轴定子
(
磁石
)
X 轴转子
CM602-L
安装手册
15

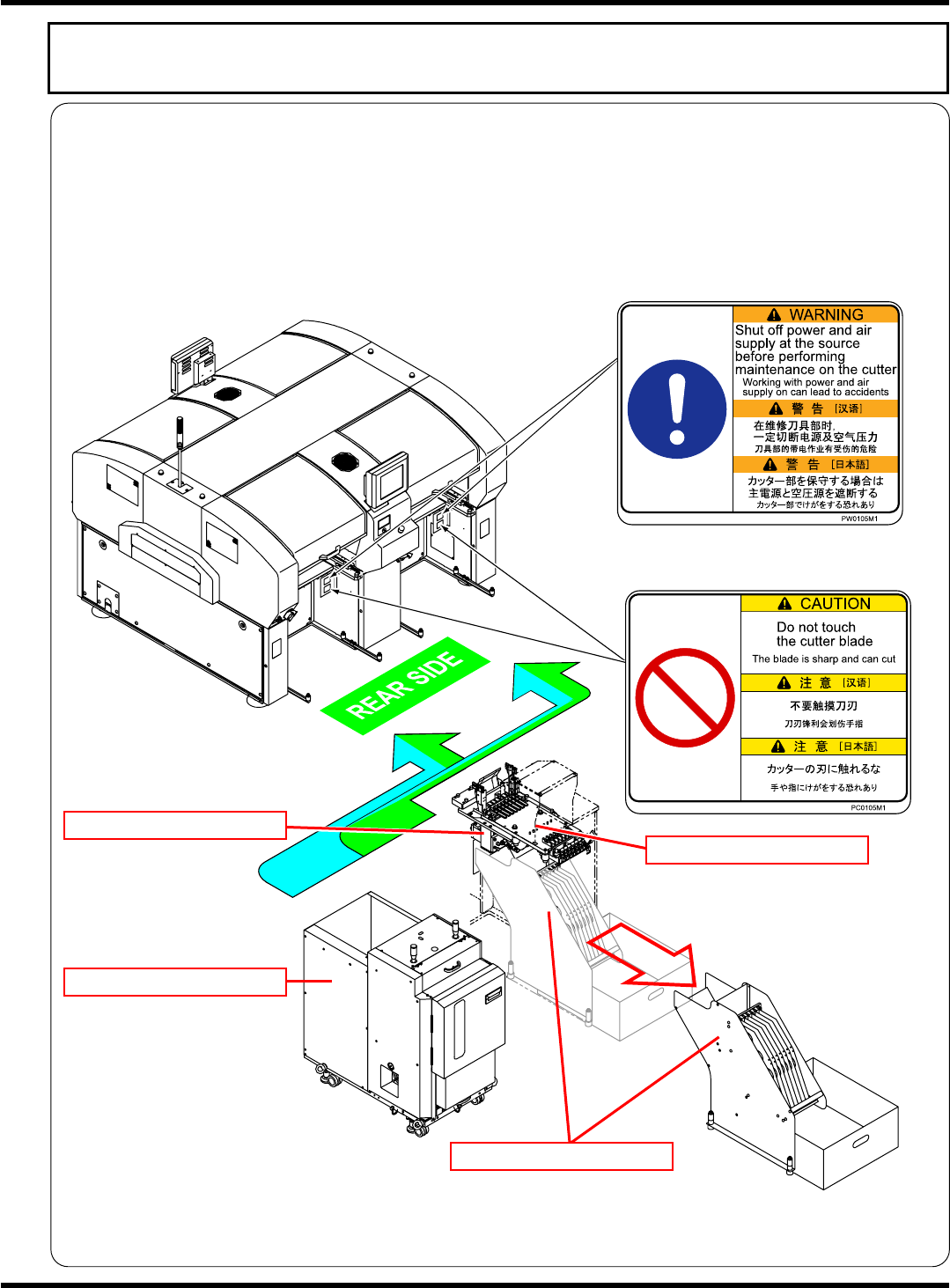

关于
6
连供料器搭载部
(
选购件
)
的切割装置之使用方法
当连接直接托盘供料器时，直接托盘供料器右邻必须同时连接
6
连供料器搭载部。在
6
连供料器搭载部连
接有用于切割编带的切割装置。通常切割装置前面的元件卷盘支架装置处于被固定的状态，不会接触到刀
刃，但是如果将其拆下时，从拆下处将手伸入机器里面，则有直接触摸到刀刃的可能性。为了安全起见，
请按照标签所指示，绝对不要将手伸入到机器里面。
EJM8A-C-IMB00-A04-01
EJK1A-013E
直接托盘供料器
元件卷盘支架装置
切割装置
6
连供料器搭载部
CM602-L
安装手册
16

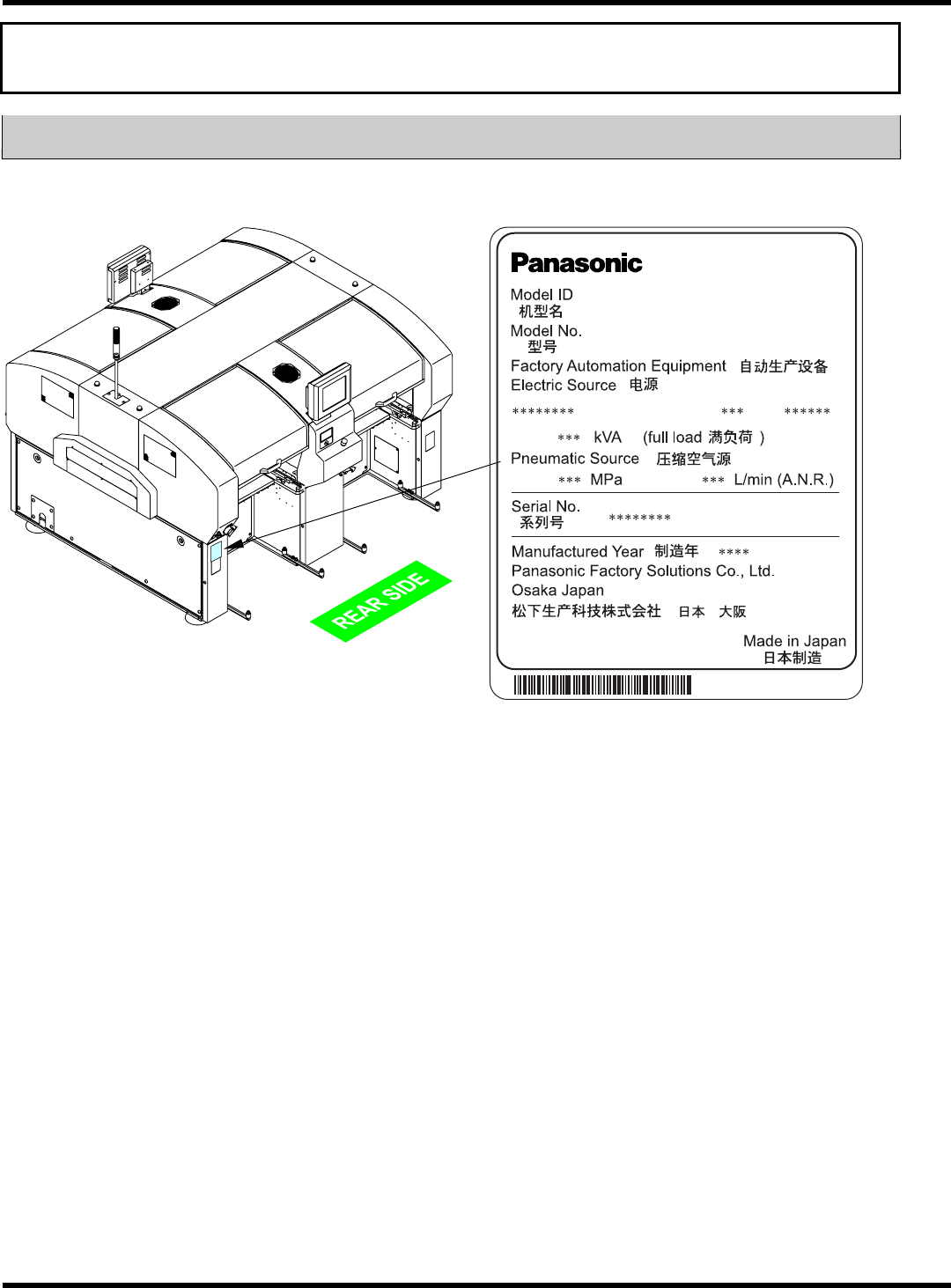

序列铭板
标有本机的爱称
(Model ID)
、制造编号
(Serial No.)
的序列铭板粘贴在下图所示的位置。
CM602-L
在
∗
部有相应的数值。
EJM8A-C-IMB00-A05-03
EJM4A-AB01
CM602-L
NM-EJM8A
