Seite/Page 5 von/of 20
2.3 Austausch des Mitnehmers der Zuführachse
• Lösen Sie die beiden Schrauben des Mitnehmers. Befestigen Sie den neuen Mitnehmer (Artikel-Nr.
00320067-02) mit den beiden Schrauben. (siehe Abb. 4 Teil 48)
Achten Sie beim Einbau des Mitnehmers darauf, daß dieser in der Murtfeldleiste weder seitlich schleift
noch unten aufliegt.
2.4 Austausch der Welle in der Antriebseinheit der Zuführachse
• Lösen Sie die beiden Schrauben der Anschlagleiste (siehe Abb. 2 Teil 70)
• Schieben Sie die Zuführachse manuell in die Endlage. Die Synchronscheibe (siehe Abb. 4 Teil 52) hält
sich dadurch stabil um die drei Schrauben des Druckflansches (siehe Abb. 4 Teil 75) zu lösen.
• Halten Sie die Synchronscheibe (siehe Abb. 4 Teil 53) auf der gegenüberliegenden Seite des Rahmens
der Zuführachse fest und lösen Sie auch dort die 3 Schrauben des Druckflansches.
• Lösen Sie jetzt die beiden Schrauben des Motorflansches (siehe Abb. 4 Teil 47) die somit den
Antriebsriemen entspannen.
• Bereiten Sie eine Seite der neuen Welle (Artikel-Nr. 00320073-03) für den Einbau vor, indem Sie die
Schraube M5x16 mm mit dem neuen Druckflansch (Artikel-Nr. 00320094-02) zwischen Welle und
Schraube verbinden. (Die Schraube mit etwas Loctite 241 einkleben.)
• Schlagen Sie jetzt vorsichtig die Welle mit einem Durchschlag Größe 8 mm heraus.
HINWEIS
Achten Sie beim Durchschlagen der alten Welle unbedingt darauf, daß sich je eine Distanzscheibe zwischen
der Synchronscheibe und dem Rillenkugellager befindet und diese nicht verloren gehen.
ACHTUNG
Ist die Welle sehr schwer herauszuschlagen, kann sie eventuell eingeklebt sein. Sollte es sich um eine
eingeklebte Welle handeln, sind unbedingt die beiden Rillenkugellager auch zu erneuern.(Siehe Liste
Nachrüstanleitung Ersatzteile Artikel-Nr. 00305996-01) Die neuen Rillenkugellager müssen mit Loctite 601
eingelebt werden. Achten Sie beim Einbau der neuen Welle darauf, daß sich eine Abstandshülse innen
zwischen den beiden Rillenkugellagern befindet. Sollte keine Abstanzhülse eingebaut sein (dies ist bei ein
bis zwei WPW’s möglich) muß diese unbedingt eingesetzt werden. (siehe Liste Nachrüstanleitung Ersatzteile
Artikel-Nr. 00323623-01)
• Nehmen Sie jetzt die neue Welle und schlagen diese mit einem Kunststoffhammer in umgekehrter
Reihenfolge wieder ein. (siehe Abbildung 4) Achten Sie auf die beiden Distanzbuchsen zwischen den
Synchronscheiben und den Rillenkugellagern.
• Befestigen Sie jetzt die andere Schraube M 5x16 mm (mit Loctite 241 einkleben) mit dem neuen
Druckflansch ( Artikel-Nr. 320094-02, in der Abbildung 4, Teil 200 ersetzt Teil 75) und halten auf der
Gegenseite mit dem Inbusschlüssel die M5 Schraube fest.
HINWEIS
Sollte sich nach dem Befestigen der Welle die Zuführachse nicht mehr bewegen, fehlt die Distanzhülse
zwischen den beiden Rillenkugellagern.(Artikel-Nr. 00323623-01)
Nachrüstanleitung Wafflepack-Wechsler WPW 3 (Mitnehmer)
Ausgabe/Edition 08/96
Retrofitting Instructions for the Wafflepack Changer WPC 3 (Driver)
Seite/Page 6 von/of 20
• Spannen Sie den Antriebsriemen (siehe Abb. 4 Teil 80) und befestigen Sie die beiden Schrauben am
Motorflansch wieder. Stellen Sie die Riemenspannung mit dem Riemenspannmeßgerät auf 230 +/- 5 Hz
ein.
• Schrauben Sie jetzt die Anschlagleiste wieder an.
• Schließen Sie den Wafflepack-Wechsler wieder an die SIPLACE 80F an. Docken Sie jedoch nicht an die
SIPLACE an, sondern lassen Sie den WPW um 90 Grad zur SIPLACE gedreht stehen .
• Laden Sie das Testprogramm (Beschreibung siehe Werkzeuge und Prüfhilfsmittel) um die Nullpunkt-
korrektur Zuführachse laut Serviceanleitung (Kap. 0.4.1.1) einzustellen.
• Überprüfen Sie nochmals die Nullpunktkorrektur der Zuführachse.
• Bauen Sie das vordere Abdeckblech, das seitliche Abdeckblech und die vordere Plexiglasabdeckung in
umgekehrter Reihenfolge wieder ein.
• Legen Sie alle Trays in den WPW 3 wieder ein.
• Docken Sie den WPW 3 an die SIPLACE 80F wieder an.
• Verbinden Sie die Kabel des WPW 3 wieder mit der SIPLACE 80F.
Nachrüstanleitung Wafflepack-Wechsler WPW 3 (Mitnehmer)
Ausgabe/Edition 08/96
Retrofitting Instructions for the Wafflepack Changer WPC 3 (Driver)
Seite/Page 7 von/of 20

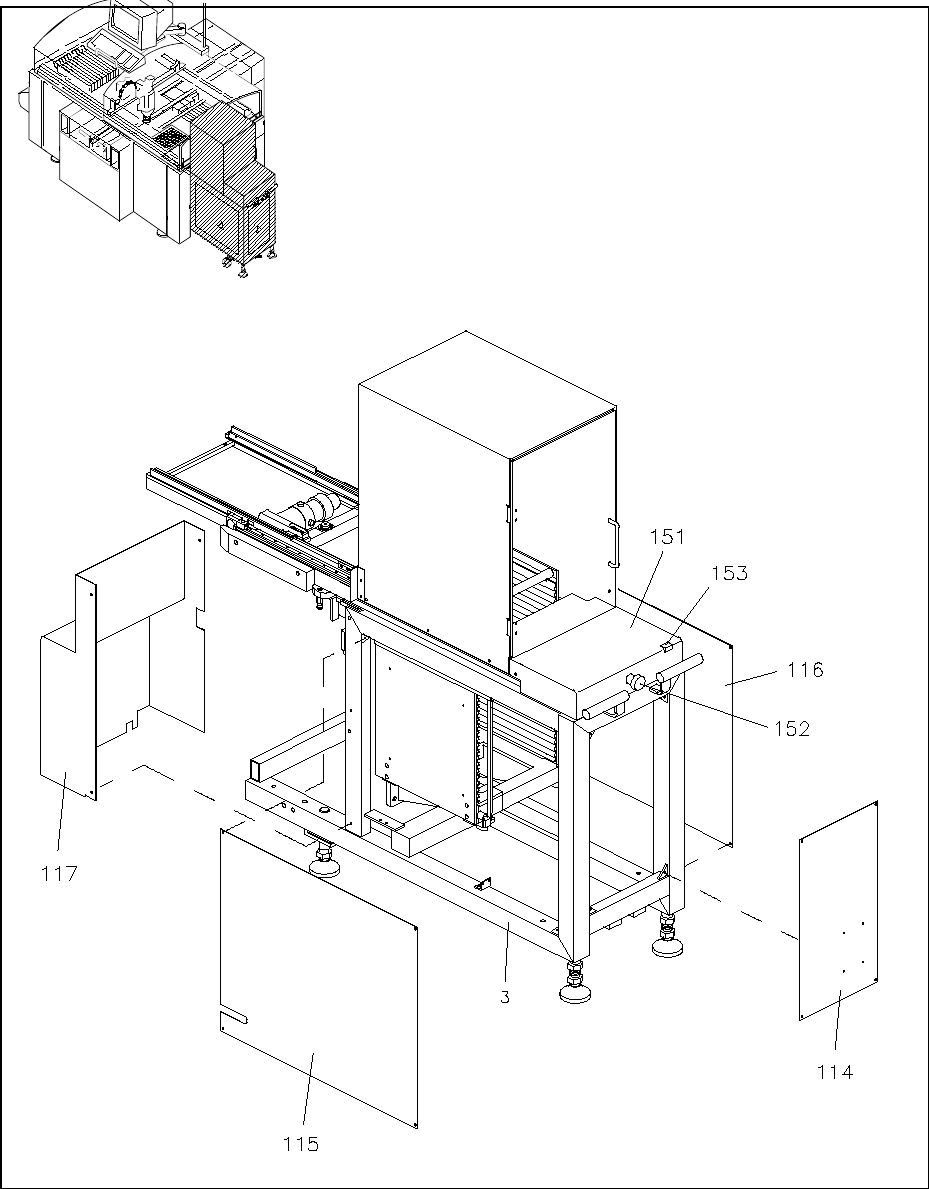

Abbildung 1: Abdeckbleche WPW 3
