3 Befullen der Kartuschen 1 Beachten Sie beim Befülledner Kartusche die maximale Füllhöhew,ie in der nebenstehenden Tabelle aufgeführt. 2 Setzen Sie den Stopfen ein. Wenn Sie mit der DispensGun arbeiten, müssen Sie immer…
2
Vorteile der DispensGun
• Dank solider Konstruktion jahrelanges, produktives Arbeiten
• Die Druckstange, in Verbindung mit der Technologie der Optimum
®
System-
Komponenten, verhindert ein Nachtropfen des Materials
• Durch einstellbaren Abzug füarlle Handgrößen geeignet.
Spezifikationen
Griff und Abzug: Druckguß mit schwarzem Epoxy-Überzug
Kartuschenadapter: Hochfestes Acetal Polymer
Druckkolben: Aluminium
Gewicht (nur Pistole): 311 Gramm (11 oz)
Druckstange, Wahlknopf, Gehäuse: Edelstahl
Sicherheit
Tests haben gezeigt, dass die DispensGun störungsfrei arbeitet. Wenn Sie
allerdings die Dosierpistole sehr kräftig betätigen (kann übe1r4 bar ergeben)
und die eingesetzte Dosiernadel verstopft oder dicht ist, kann es sein, dass
die “Ohren” der Kartusche abbrechen. Sollte das passieren, fällt nur die
Kartusche heraus, ohne plötzliches oder gar gefährliches Ausstoßen der
Kartusche oder des Materials.
Die einzigartige DispensGun
vereinfacht die Dosierung
mittel- bis hochviskoser Medien
Sie ist sehr einfach zu
bedienen und weniger
ermudend als andere manuelle
Anwendungsgeräte
Diese Bedienungsanleitung ist ausdrückliczhum alleinigen
Gebrauch füdr ie Benutzer der DispensGun vorgesehen.
Jegliche Vervielfältigung, auch auszugsweise, ist untersagt.
3
Befullen der Kartuschen
1
Beachten Sie beim Befülledner Kartusche die maximale Füllhöhew,ie
in der nebenstehenden Tabelle aufgeführt.
2
Setzen Sie den Stopfen ein. Wenn Sie mit der DispensGun arbeiten,
müssen Sie immer einen Stopfen verwenden.
3
Drehen Sie die blaue Verschlusskappe am Kartuschenausgang
fest und setzen Sie die andere blaue Verschlusskappe oben auf
die Kartusche auf. So ist ein luftdichter Abschluss für die Lagerung
gewährleistet.
Möglicherweise möchten Sie bereits in Kartuschen abgepacktes
Dosiermaterial verwenden. EFD bietet Verpackungslösungen für
verschiedene Materialien, wie bspw. Lotstoppmaske, Wärmeleitpaste,
Lotpaste und Fette. Wir informieren Sie gerne über unser
Lieferprogramm. Rufen Sie uns an.
HINWEIS: Wir empfehlen die roten Stopfen bei der Verwendung der
DispensGun.
Warnung
Sollte eine Dosiernadel verstopfen, so versuchen Sie nicht, sie wieder
durchgängig zu machen indem Sie den Abzug betätigen. Das könnte
die DispenseGun beschädigen. Tauschen Sie die verstopfte Nadel aus.
Fullhöhe
3cc 1.3 cm 0.5"
5cc 1.9 cm 0.75"
10cc 1.9 cm 0.75"
30cc 1.9 cm 0.75"
55cc 1.9 cm 0.75"
1 2 3
4

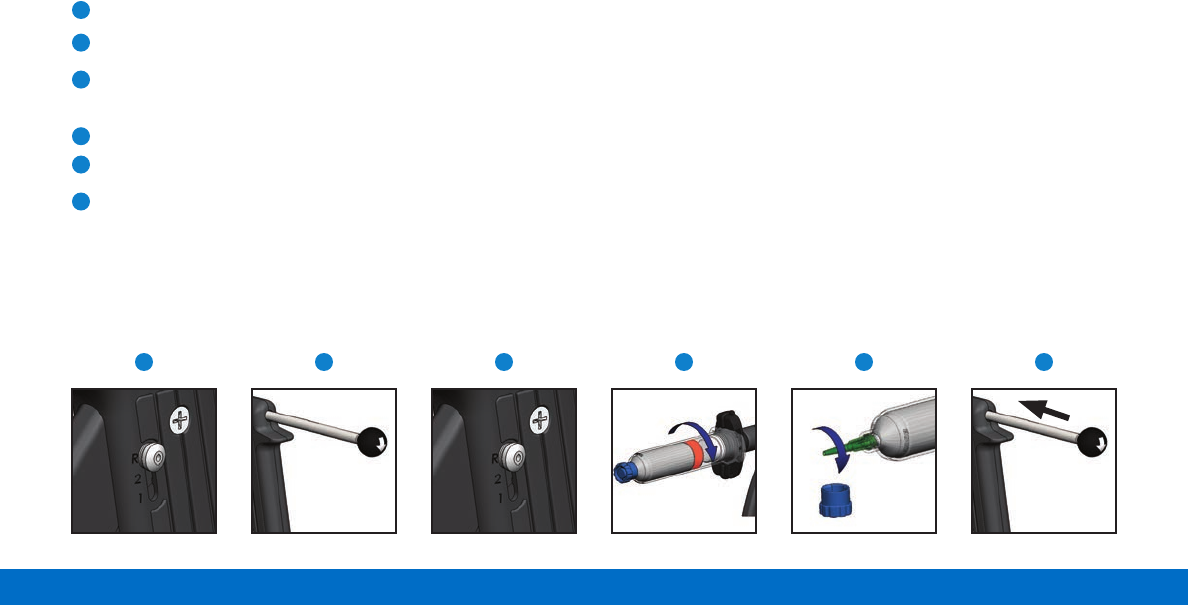

Bedienung der DispensGun
1
Drucken Sie leicht den Abzug und schieben Sie den Wahlknopf auf R.
2
Ziehen Sie die Druckstange so weit wie möglich heraus.
3
Stellen Sie den Griff ein, indem Sie den Abzug drückeun d den Wahlknopf auf
2 oder 1 schieben.
4
Bringen Sie die Kartusche an der Pistole an. Zum Verriegeln drehen.
5
Nehmen Sie die Blindnadel ab und setzen Sie die Dosiernadel ein.
6
Drehen Sie den Druckstangenkopf, bis die Zähne nach unten zeigen. Während
der Dosierung müssednie Zähne der Druckstange nach unten (der Pfeil auf
dem Druckstangenkopf zeigt nach unten) in Richtung des Griffs zeigen, damit
der Abzugsmechanismus funktionieren kann. Die Druckstange wird in dieser
Position gehalten, bis der Knopf gedrückwtird.
1 2 3 4 5 6
